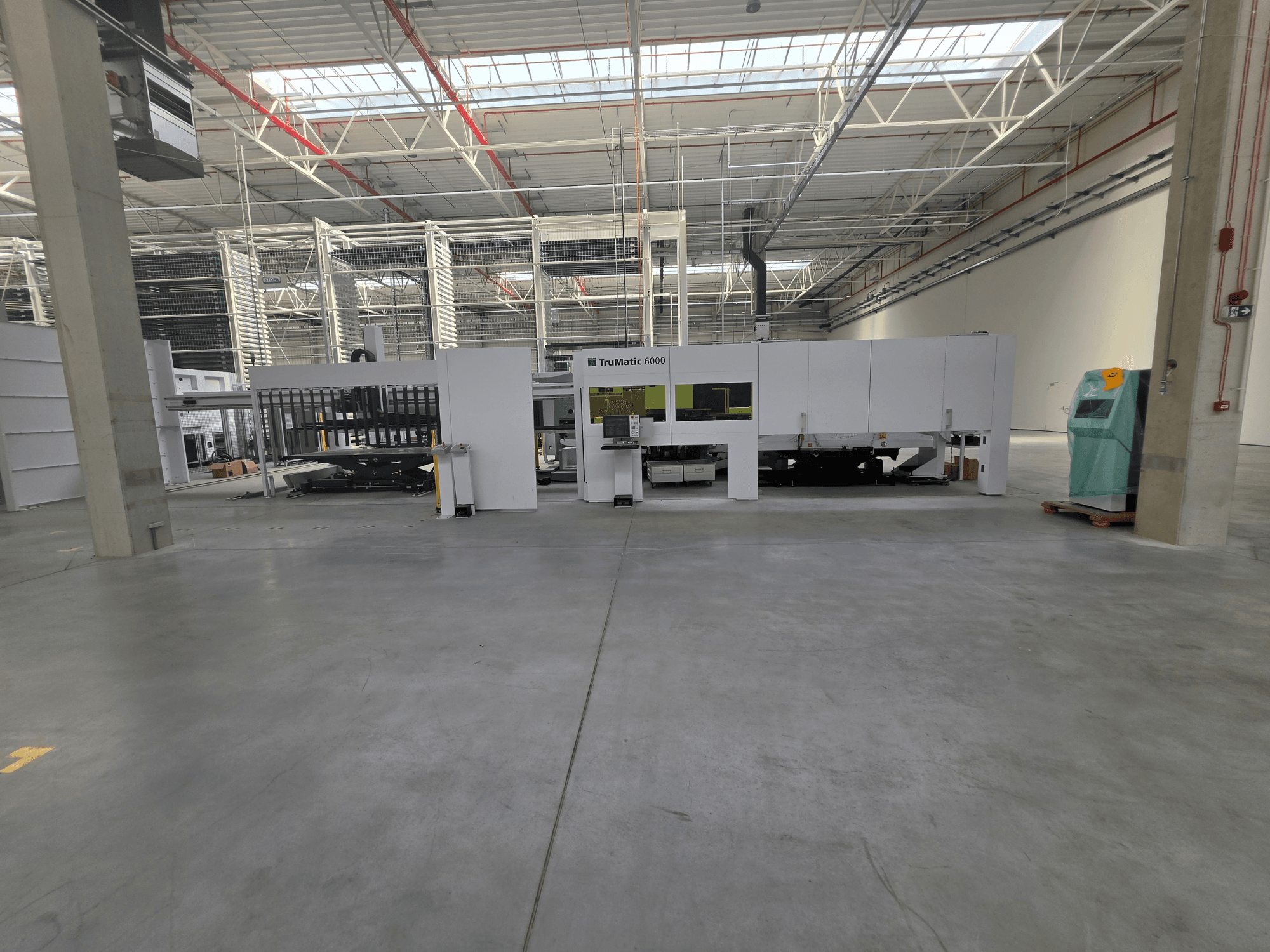

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Laserallikas: TruDisk 3001 tahkislaser, 3 000 W, kiirguse edastamine kiudoptika kaudu (10 m), kompaktne lõikepea, kokkupõrke vältimise süsteem, kaitseklaas, suletud kiirguse juhtimine, programmeeritav lõikegaasi rõhk

• Juhtimine/operatsioonisüsteem/liides: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17-tolline puutetundlik ekraan; 4 GB programmimälu; 320 GB kõvaketas; USB; RJ45 10/100 Mbit/s; internetipõhine kaughooldus; integreeritud tehnoloogiaandmebaas; NC-programmide haldus; tootmise planeerimine; masina automaatne väljalülitamine; võrguühendus programmeerimis- ja tootmissüsteemidega

• Tööala:

  • Lõikamine (ilma ümberpaigutamiseta): 3 050 x 1 550 mm

  • Laserlõikamine (ilma ümberpaigutamiseta): 3 050 x 1 550 mm

  • Kombineeritud (ilma ümberpaigutamiseta): 2 500 x 1 550 mm

  • Kombineeritud (asendi muutmisega): 3 050 x 1 550 mm

  • Lehe maksimaalne paksus: 6,4 mm; töödeldava detaili maksimaalne kaal: 230 kg

  • Töödetaili maksimaalne suurus klappide kaudu: 500 x 500 mm (laser) / 500 x 500 mm (stantsimine); liuguri kaudu: 80 x 50 mm

• Teljed/jõudlus:

  • Ajamid: hooldusvabad vahelduvvoolu servomootorid (X/Y/C); elektrohüdrauliline stantsipea

  • Maksimaalsed kiirused: X 90 m/min; Y 90 m/min; samaaegne liikumine 108 m/min; C-telg 330 pööret minutis (stantsimine/keermestamine)

  • Sagedused: maksimaalne stantsimiskiirus E=1 mm juures: 917 lööki/min; märgistamine: 2 800 lööki/min

  • Täpsus: Pa ±0,1 mm; Ps ±0,03 mm; minimaalne samm 0,001 mm

• Lõikamisseade:

  • Jõud: 180 kN; elektrohüdrauliline pea; pöörlev ühepositsiooniline tööriistahoidja

  • Tööriista ümbermõõt: stantsimine 76,2 mm; keermestamine 101,6 mm; valikuliselt 110 mm

  • Vahetusaeg: baas 3,2 s; MultiTool 0,3 s

  • Magasin: 25 lineaarset positsiooni; standardvarustuses 22 tööriista; kuni 220 tööriista MultiTooliga

  • Klamberid: 3 hüdraulilist; täielikult pöörlevad tööriistad; programmeeritav toorikuhoidja; tööriista pikkuse kompenseerimine; stantsi määrimine; laastude eemaldamine automaatse toru tühjendamise ja täitmistaseme hindamisega; löögiloendur; tööriista määrdeaine taseme jälgimine; WhisperTools-iga ühilduv

• Vormimis-/stantsimisfunktsioonid:

  • MultiTool; MultiBend; keermestamine (M2,5–M10); pinna märgistamine/reljeefimine; vertikaalselt liigutatavad klambrid

  • Max MultiBend: laius 55 mm; kõrgus koos materjaliga 25 mm; nurk kuni 90°

  • Automaatne keermestamise määrimine; keermete loendur

• Laserlõikamisvõime (maksimaalne paksus):

  • Pehme/konstruktsiooniteras: kuni 6 mm (O2 või N2)

  • Roostevaba teras: kuni 6 mm (N2)

  • Alumiinium: kuni 5 mm (N2)

• Laserifunktsioonid: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; lõikemeetodi tuvastamine; laserlõigatud detailide väljutamissilinder; laserisündmuste logi; lõikepea kõrguse automaatne reguleerimine

• Masina standardvarustus ja ohutus:

  • Jäik C-kujuline keevitatud raam; koordinaatjuhtimissüsteem; lineaarne tööriistamagasin

  • 3 hüdraulilist kinnitit; programmeeritav ümberpaigutamine; jalgpedaal kinnitite sulgemiseks

  • Kiirguskaitse lõikepea juures; kaks 500 x 500 mm suurust detaili klappi anduritega

  • Kuullauad; kaks valmisdetailide mahutit; laastude mahuti

  • Kompaktne tolmuimeja ja filtrimisseade

  • Vee-õhu jahutusseade (masin ja laser)

  • Hüdraulikaõli esmane täitmine

  • Kaheastmelised ohutusvalguskardinad; kiire ajami seiskamine; kaitse hajunud laserkirguse eest

  • Parempoolne sisemine positsioneerimistapp; CE-märgis ja vastavusdeklaratsioon

Lisavarustus

• Nutikas stantsi seire

  • Viimase stantsimistoimingu optiline seire; stantsi purunemise tuvastamine; automaatne kontroll enne tööriista vahetust

• Täiendav/täiustatud kinnitus

  • Lisakinnitid õhukestele lehtmetallist detailidele; eraldi avatavad kinnitid; vertikaalselt liigutatavad kinnitid (maksimaalne vertikaalne liigutus 12 mm); optilise anduriga automaatselt sulguv kinnitihoidja

• Pneumaatiline toorikuhoidja

  • Kaks pneumaatilist silindrit (stantsipea vasakul ja paremal küljel); töötab paigaldatud tööriistast sõltumatult

• Õhukeste lehtmetallide töötlemise pakett

  • Harjalauad tundlikele materjalidele; vertikaalselt liikuvad tugilaudade kuulid; väikeste detailide väljapuhumisseadmed; lehe kumeruse tuvastamine

• Laastude konveier

  • Automaatne laastutranspordisüsteem; kallutatav laastukonteiner pikema järelevalveta tööaja tagamiseks

• SheetMaster 3000 x 1500 mm (AK04) – lehtmetalli automaatne laadimine/mahalaadimine

  • Maksimaalne mahalaaditav lehe suurus 3 000 x 1 500 mm; minimaalne 600 x 370 mm; paksus 0,5–8 mm; maksimaalne lehe kaal 230 kg

  • Maksimaalsed kiirused: X 180 m/min; Z 30 m/min; hooldusvabad digitaalsed servoajamid

  • Paralleelne laadimine/mahalaadimine; lehtede eraldamine; positsioneerimise tugi; laserlõigatud detailide jälgitav mahalaadimine; skanneriga jälgitav ala

• GripMaster 3000 x 1500 mm – raami automaatne eemaldamine

  • Raami maksimaalsed mõõtmed 3 000 x 1 500 mm; paksus kuni 8 mm; kaal kuni 230 kg

  • Maksimaalne virna kõrgus 230 mm; raamvirna kaal kuni 2 000 kg

  • Anduritega jälgitavad haaratsid; automaatne virnastamine; kallutatav raamipallett; eemaldamine peaaegu paralleelselt järgmise lehe laadimisega

• Kahe rööpa veokisüsteem – suurformaat

  • Kahekohalised laadimis-/mahalaadimiskärud; maksimaalne laadimisvõime 3 000 kg; maksimaalne mahalaadimisvõime 3 000 kg

  • Käru ülemine serv 747 mm; alumine 290 mm; Euro-kaubaaluse laadimis-/mahalaadimiskõrgus kuni 200 mm (ülemine/alumine)

  • Kahekordne tooraine mahutavus; kahe materjali tarnimine; suurenenud valmistoote mahutavus

  • Detailide sorteerimise tugi SheetMasteriga; käsitsi laadimine/mahalaadimine paralleelselt tootmisega

  • Kohandatavad liistud; süvistatud või põrandale kinnitatud konfiguratsioonid

• Ladustamise integreerimine

  • Ladustamise liides; automatiseeritud ühendus materjalide ladustamisega

  • TruStore ja STOPA integreerimine; TC-CELL / TruTops Fab Module ladustamisühendus

  • Automatiseeritud tootmis- ja materjalivoog; toor- ja valmislehtede andmevahetus

  • Ladustamisega ühendatud ohutussüsteem; täiendav valguskaitseala; vajadusel ohutuspiirdeid

• Tööriistad ja tööriistade ettevalmistamine

  • RTC-kassetid, sh stantsplaadid; kerge kaal; suurt kiirendust võimaldav; raske tööriista kindel kinnitus; ergonoomiline käepide

  • QuickSharp tööriistade lihvimissüsteem automaatse tööriista pikkuse mõõtmisega; sobib stantside ja WhisperToolide uuesti teritamiseks; pikendab tööriistade kasutusiga

  • QuickSet stantside seadistus- ja mõõtmissüsteem: stantsi ja stantsplaadi vahekauguse kontroll; stantsi pikkuse mõõtmine; lihvimismahu määramine
