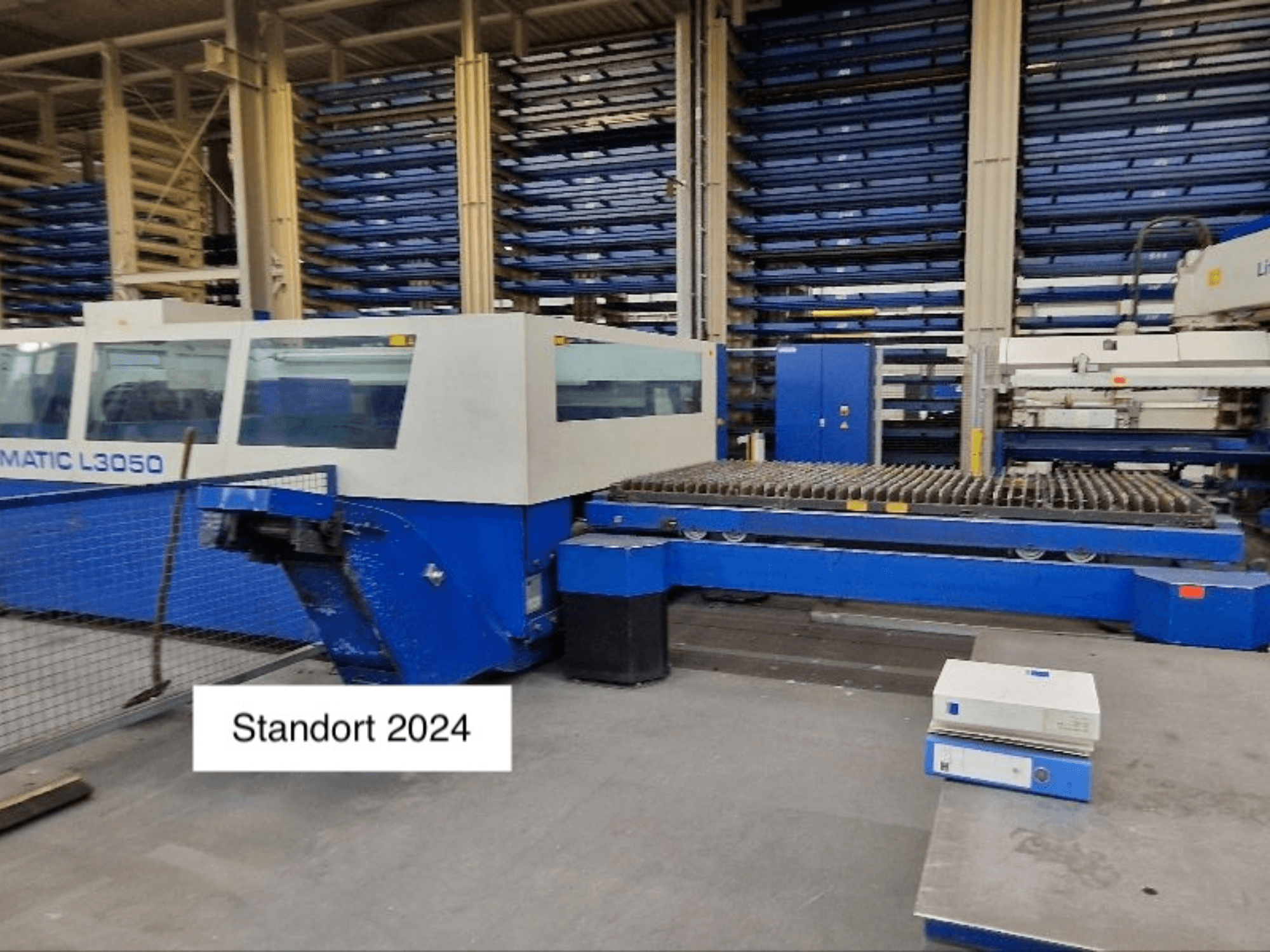

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Juhtimissüsteem: Siemens Sinumerik 840 D

• Tööpiirkond: 3000 × 1500 × 100 mm

• Värv: valge RAL 9002 / gentiansinine RAL 5010

• Suletud masina raam koos integreeritud laserseadmega

• Laserseade: CO₂ laser TLF 5000, kõrgsagedusergastatud

• Jahutusüksus, logiraamatu funktsioon

• Automaatne kaubaaluste vahetus

• Pikikonveier väikeste detailide/jäätmete jaoks

• Ajamid: portaalajam kombineerituna lineaarsete otseajamitega

• Laseri võimsuse kontroll

• HI-LAS kõrgsurvelõikus

• PMS-plasmaandurisüsteem

• Kiirtöötlus SprintLasiga

• ContourLas väikeste aukude valmistamiseks

• Programmeeritavad võimsustsüklid

• Microweld

• Programmeeritav lõikegaasi rõhu reguleerimine

• Laserlõikepea 5" objektiiviga ja 7,5" objektiiviga

• Lõikepeade kiirvahetussüsteem

• Automaatne lehe serva tuvastamine

• APC mahtuvuslik kõrgusjuhtimine ja protsessi juhtimine

• PCS (protsessijuhtimissüsteem)

• Positsioneerimislaserdiood

• Automaatne fookuse reguleerimine (AutoLas Plus)

• Pihustusseade ohutuks paksude lehtede töötlemiseks

• Automaatne väljalülitus

• Tööpiirkonna valgustus

• Maksimaalne töödeldava detaili kaal: 900 kg

• Positsioneerimiskiirus (X/Y): 200 m/min

• Samaaegne positsioneerimiskiirus (X+Y): 300 m/min

• Maksimaalne raua paksus: 25 mm

• Maksimaalne roostevabast terasest paksus: 25 mm

• Maksimaalne alumiiniumi paksus: 15 mm

• Sinumerik 840D juhtimine:

  • Avatud PC-põhine juhtimissüsteem

  • Lihtne kasutamine

  • Veebipõhine abi

  • Diagnostikafunktsioonid

  • Hoolduspäevik

  • Tehnoloogia andmed

  • Kaugteenindus

• Töökoha programmeerimine: ToPs 100 lite

• Ohutus

  • Mitmekiirelised valgusvahendid

  • Täielikult suletud valgusvihu juhtimine koos lämmastiku ventilatsiooniga

  • Järelevalvesüsteem

  • Mitmekambriline väljatõmme ja kompaktne tolmukollektor

  • Kaitsekapp

• Masinasüsteemi tarkvara

  • TruTops Laser postprotsessor TCL 3050 - 1 seade

  • Juhtimissüsteemi tarkvara Cell machine TCL3050 (2. litsents)

Lisavarustus

• TRUMPF LiftMaster laadimis- ja mahalaadimisseade (praegu ei ole paigaldatud)

  • Baasüksus koos lehtede eraldusseadme ja paksuse mõõtmise süsteemiga

  • Riiuli pikendus (R), vahetatavad piigid

  • Kaubaaluste käitlemise pikendus (P)

  • Õhukeste lehtede eraldamine (1-2 mm)

  • Kolmas asend ilma mahalaadimisjaamata

  • Mahalaadimisjaam

  • Roostevabast terasest piigid vähese kriimustusega käitlemiseks

  • LiftMaster alusraam laoühenduseks ja kahekordseks laadimis- ja mahalaadimiskäruks

  • Ohutusseadmed: teine valgussulguri vooluahel

• Laiendatud masina varustus

  • Lõikamispea 3,75" läätsega kiireks lõikamiseks

  • Täiendav lõikamispea 10" läätsega paksude lehtede töötlemiseks

• Automaatika ettevalmistus (tulevase uuendamise jaoks)

  • Ettevalmistus LiftMasterile (standardsed kaubaalused)

  • Sisaldab paigaldamist, kasutuselevõtmist ja koolitust

  • Sisaldab garantii, transporti ja pakendamist

  • Võrguühendus
