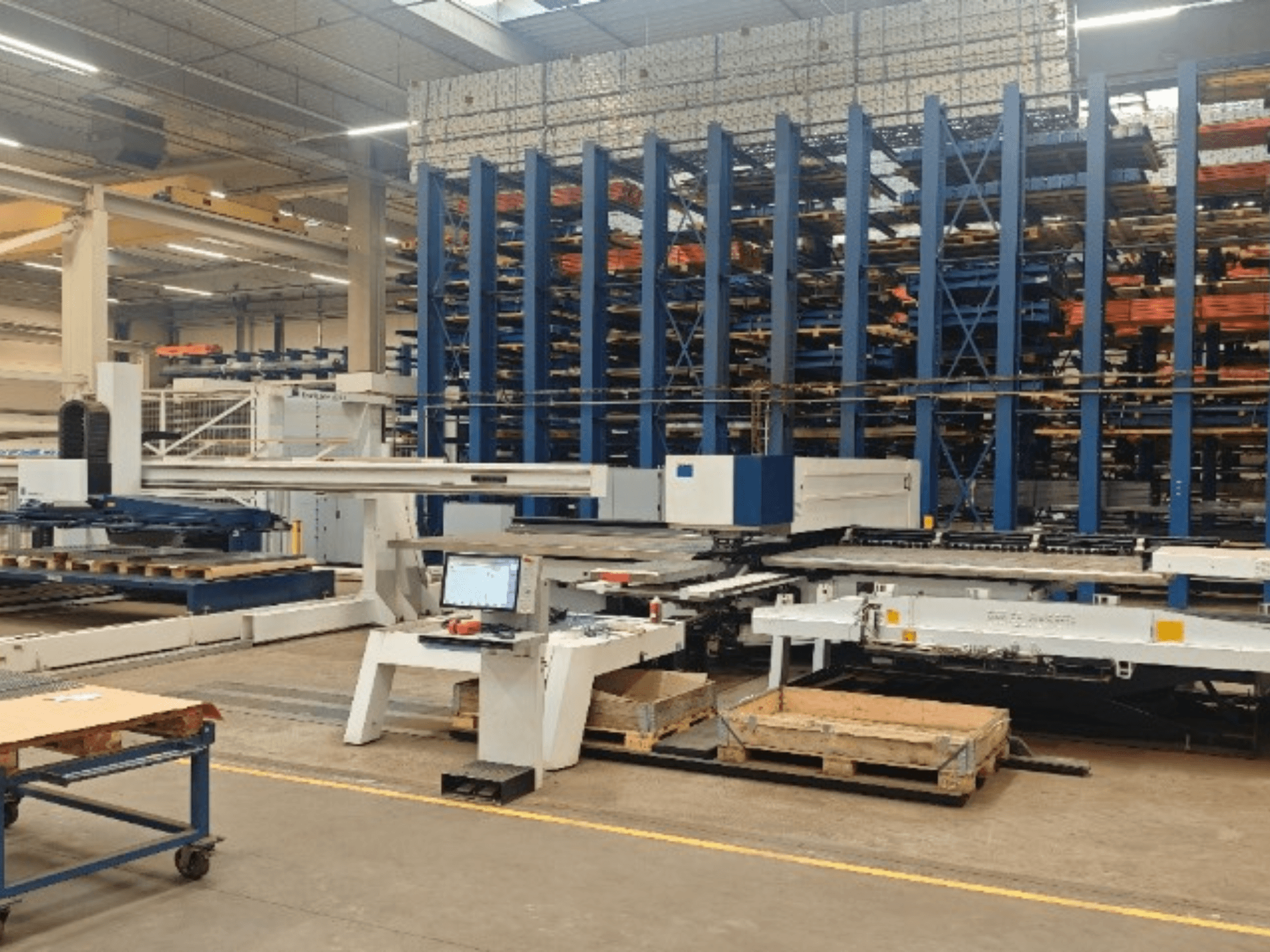

2016. aastal toodetud CNC-stantsimismasin. Selle TRUMPF TruPunch 5000 S12 töötsoon on 3050 x 1550 mm ja materjali maksimaalne paksus 8 mm. Selle maksimaalne stantsimisjõud on 220 kN ja see suudab töödelda kuni 280 kg kaaluvaid töödeldavaid detaile. Kui otsite kvaliteetseid stantsimisvõimalusi, kaaluge meie müügis oleva TRUMPF TruPunch 5000 S12 masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: TRUMPF
- aasta: 2016
- MUDEL: TruPunch 5000 S12
- tootmistunnid: 46061
- rakenduse tüüp: Augustamine
- Asukoht: Tšehhi Vabariik
- seadme tüüp: CNC stantsimismasin
Tehniline teave - TRUMPF TruPunch 5000 S12
Liikumine
- X-telje liikumine: 3050 mm
- Y-telje liikumine: 1550 mm
Tehnilised andmed
- Maksimaalne lehe paksus: 8 mm
- Löögi jõud: 220 Kn
Lisainformatsioon
Tööeseme maksimaalne kaal: 280 kg
Maksimaalne eemaldamisjõud: 20 kN
Programmeeritav eemaldamisjõud: umbes 4,5–20 kN
Aktiivse matriitsi (lisavarustus) maksimaalne tõstejõud: 220 kN
Aktiivse stantsi (lisavarustus) Z2 kiirendus: 14 m/s²
Aktiivse stantsi (lisavarustus) maksimaalne kiirus: 4 m/min
Maksimaalne löögisagedus (stantsimine, aukude vahe 1 mm): 1350 1/min
Maksimaalne löögisagedus (märgistamine): 3000 1/min
X-telje maksimaalne kiirus: 100 m/min
Y-telje maksimaalne kiirus: 60 m/min
X- ja Y-telje maksimaalne üheaegne kiirus: 116 m/min
Maksimaalne kiirendus X-teljel: 22 m/s²
Y-telje maksimaalne kiirendus: 10 m/s²
C-telje pöörlemiskiirus, keermestamine/keermete vormimine: 500 1/min
Pesade arv lineaarmagasinis: 25
Tööriistade/haardurite arv: 21/4
MultiTool-tööriistade/haardurite arv: 21–210/2
Haarate arv, standard/maksimaalne: 4/4
Valmistoodete eemaldamine, maksimaalne toote suurus – toote väljalaskeava, stantsimine (standard): 500 x 500 mm
Detali väljavõtt, maksimaalne detaili suurus – fikseeritud väljutuskanal, stantsimine tugilaudaga: 80 x 50 mm
Tsükliajad – tööriista vahetusaeg, standardtööriist (jaamast jaama): 2,8 s
Tsükli kestus – MultiTooli tööriista vahetusaeg: 0,3 s
Asukoha hälve Pa: ±0,1 mm
Täpsus – keskmine asukoha hajuvus Ps: ±0,03 mm
Juhtimise värvimonitor, TFT: 17"
Juhtimise puutetundlik ekraan: Jah
Lisavarustus
Ladustamissüsteem
Tööriistakomplekt (üksikasjad ei ole täpsustatud)
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
