TSCHUDIN ecoLINE 400
TSCHUDIN - ecoLINE 400
2004
83.000 €
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

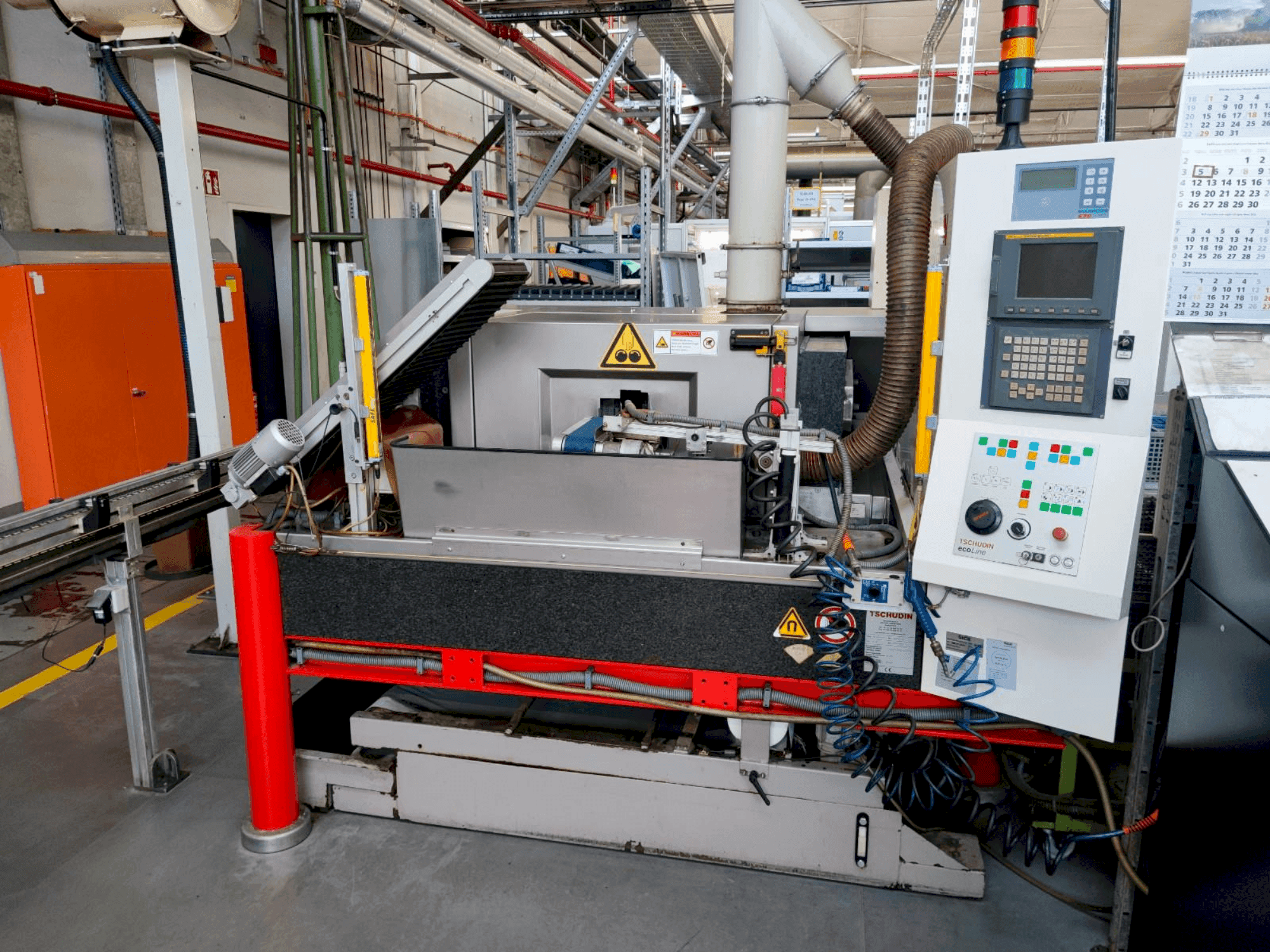

See TSCHUDIN ecoLINE 400 tsentriteta lihvimismasin on toodetud 2004. aastal Šveitsis. See on loodud kõrgeima võimaliku protsessi stabiilsuse ja masina töökindluse tagamiseks. Masin on spetsiaalne kuni 100 mm läbimõõduga detailide töötlemiseks. Seda juhitakse FANUC 21i-MB juhtseadmega. Projekti tõttu laiendati seda kohandatud süsteemiga automaatseks peale- ja mahalaadimiseks. Lisaks on konveierilindid, mida juhitakse Tschudini PLC-juhtimisega. Masin on endiselt voolu all ja seda saab igal ajal kontrollida.
Ülevaade
- kaubamärk: TSCHUDIN
- aasta: 2004
- MUDEL: ecoLINE 400
- rakenduse tüüp: Lihvimine
- Asukoht: Saksamaa
- seadme tüüp: Lihvimismasinad
- saadavus: Kohe
- juhtseadme tootemark: FANUC
- GINDUMACI ID: DE-GRI-TSC-2004-00001
Tehniline teave
Üldandmed
- Mõõtmislaius: 2000 mm
- Mõõtmissügavus: 2400 mm
- Mõõtmiskõrgus: 1900 mm
- Masina kaal: approx. 6000 kg
Juhtseade
- Kaubamärk: FANUC
- Mudel: 21i-MB
Toorik
- Tooriku dünaamiline takistus: 1.5 - 100 mm
Keskmine
- Peamine elektrooniline ühendus: 3x400 V / 50 Hz +N+E
Täiendav varustus
- - Konveierilindid (juhitakse Tschudin PLC juhtimissüsteemi kaudu)
Lisainformatsioon
- Masina tehnilised eelised:
- - Läbisöötmine lihvimine // tooriku läbimõõt: 1. 5-100 mm
- - Süvislihvimine // tooriku läbimõõt: 1. 5-100 mm, maksimaalne lihvimispikkus: 250 mm
- - Lihvketas // max. Välisläbimõõt: 400 mm, siseläbimõõt: 203. 2 mm, max. Laius: 250 mm, perifeerne kiirus (max 8600 p/min): 50 m/s, ajami võimsus/ koos tasakaalustusseadmega: 11 kw
- - Reguleeriv ketas // max. Välisläbimõõt: 225 mm, siseläbimõõt: 127 mm, max. Laius: 250 mm, kiirusvahemik: 0-265 p/min, max. Kaldenurk: ±5°, ajami võimsus: 3. 7 kw
- Kvalitatiivsed eelised masinale:
- - Ideaalne silindriliseks lihvimiseks seeriatootmises
- - Osaliselt kohandatud projekti raames: varustatud automaatse peale- ja mahalaadimissüsteemiga.
- - Hooldatud operaatori hooldusosakonna poolt vastavalt tootja hoolduse spetsifikatsioonidele
- - Juhtpinge: 24 V DC // Ühendatud koormus: 25 kVA
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
