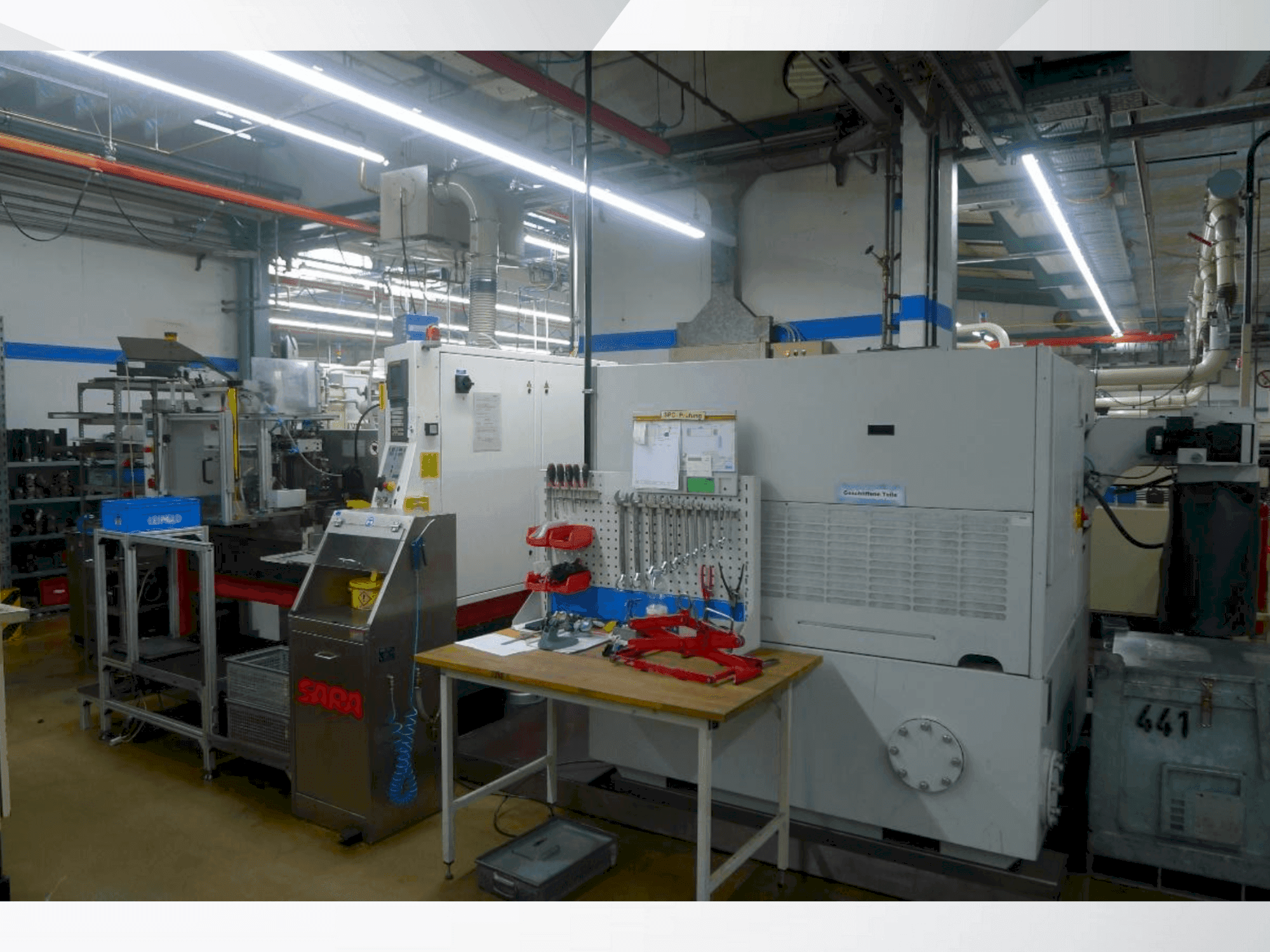

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Täiendav varustus

• - Kraft & Baueri tulekustutussüsteem, tüüp FB703S-UV3-TFM70°/KLA 6-S-MV / Knolli mikrofilter, tüüp Micro Pur 240 F / Streuli pumpla, tüüp SHSRT300-TL142/180

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Läbisöötmise lihvimise tööpiirkond: 1. 5–100 mm tooriku läbimõõt / süvistuslihvimise tööpiirkond: 1. 5–100 mm tooriku läbimõõt / maksimaalne lihvimispikkus: 250 mm
  • - Max. Välisläbimõõt: 400 mm / siseläbimõõt: 203,2 mm / max. Laius: 250 mm / perifeerne kiirus: 50 m/s / ajami võimsus: 11 kw (tasakaalustusseadmega)
  • - Max. Välisläbimõõt: 225 mm / siseläbimõõt: 127 mm / max. Laius: 250 mm / kiirusevahemik: 0-265 p/min / max. Kaldenurk: +5/+5° / ajami võimsus: 3,7 kw

Lisainformatsioon

• - Lihvimisprotsessi tööriistad Tööriistakomplekt Osad 19085 ja 19575 Läbisööteline lihvimine Lihvimisseadistuse ja tööriista konstruktsiooni illustratsioon Tööriista konstruktsioon Lihvimisseadistuse ja tööriista konstruktsiooni illustratsioon Tooriku tugi Tooriku tugi koos joonis) Korundlihvketas Reguleerketas SS-äärik © 203,2 mm kattega Kasutatud, 50% allahindlust Lihvketta kinnitusäärik @ 203,2 mm kattega RS-äärik © 127 mm kattega Kasutatud, 50% allahindlust Reguleerketta kinnitusäärik © 127 mm kattega Tööriistakomplekt Veovõll 13819 Süvistamine Lihvimispaigutuse ja tööriistade konstruktsiooni illustratsioon Tööriista konstruktsioon Lihvimispaigutuse ja tööriistade konstruktsiooni illustratsioon Tooriku tugi Tooriku tugi (koos joonisega) 3 korundlihvketast 3 reguleerketast 4 vaherõngas 1 lihvketta viimistlusteemant 1 reguleerketta viimistlusteemant Jahutus- ja filtrisüsteem KM Streulli pumpla tüüp SHSRT300 Streuli jahutusvedeliku pumpla tüüp SHSRT300: Mahutavus 300 liitrit, jahutusvedeliku pumbaga 1,1 kW, võimsus 150 |/min, 10 meetrit etteande kõrgus. Lineaarmootorite ja lihvimisspindli jahutamiseks on süsteemi integreeritud teine mageveepaak (pump 0,24 kW, võimsus 50 min, / etteande kõrgus max 5 m). Kahe paagi vahel toimub soojusvahetus. Mobiilne versioon 4 pöörleva rattaga. Tõstejaam asub masina all. Hind sisaldab liidest ja juhtimist masina juhtimissüsteemi kaudu, värv hall RAL 7036. Automaatika Konveierilindi mahalaadimine RS all Konveierilint mahalaadimiseks reguleerimisketta all: see transpordib detailid pärast lihvimisprotsessi läbimist masinast edasi välja. Ajamimootoril on kiiruse regulaator lindi kiiruse astmevabaks reguleerimiseks. Sisse- ja väljalülitamine toimub CNC juhtimise abil. Lint on kinnitatud tugiploki külge. Lindi all olev tilgaalus kogub ja taaskasutab ülejäänud jahutusvedelikku. Pikkus on 1200 mm, laius 50 mm. Toorikute maksimaalne võimalik läbimõõt on 40 mm. Kaldrenn toorikute mahutiga Detailid veerevad õrnalt jahutusvedelikuga täidetud kogumisnõusse. Sees on perforeeritud metallkorv, mida kasutatakse valmis toorikute kogumisnõust eemaldamiseks. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser Inn0, 3 durchmes2 mm0 mm Breite max (vorm tüüp 1) 250 mm Breite max. (vorm tüüp 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (maksimaalne, 2'390 U/min) 50 m/s Antriebsleistung (valik: Spindel 29 kW schebe mit Gegenlagerus © 250 mm Innendurchmesser ซี 127 mm Breite max. (Vormi tüüp 1) 250 mm Breite max. (Vorm, tüüp 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 l/min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (all 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 400 3 Hz4008 Hz / oder nach Kundenwunsch Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) DIN-ISO 8573-1 (wenn < 6 bar ja mitte Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUCtimearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC mootor), +/- 4 mm aksiaalne verschiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstüccentenst derektantswell Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Patent: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (69-1NCtte: CHu7) "FANUC 21i MB" koos integreerijaga SPS Maschinen tarkvara vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten derw Reerügelpuitschel PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema und D 1 Software-Lader D (auf CD) Farben: Weiss RAL 9010, Rot jaschwar2 Tulemused (RAL)
