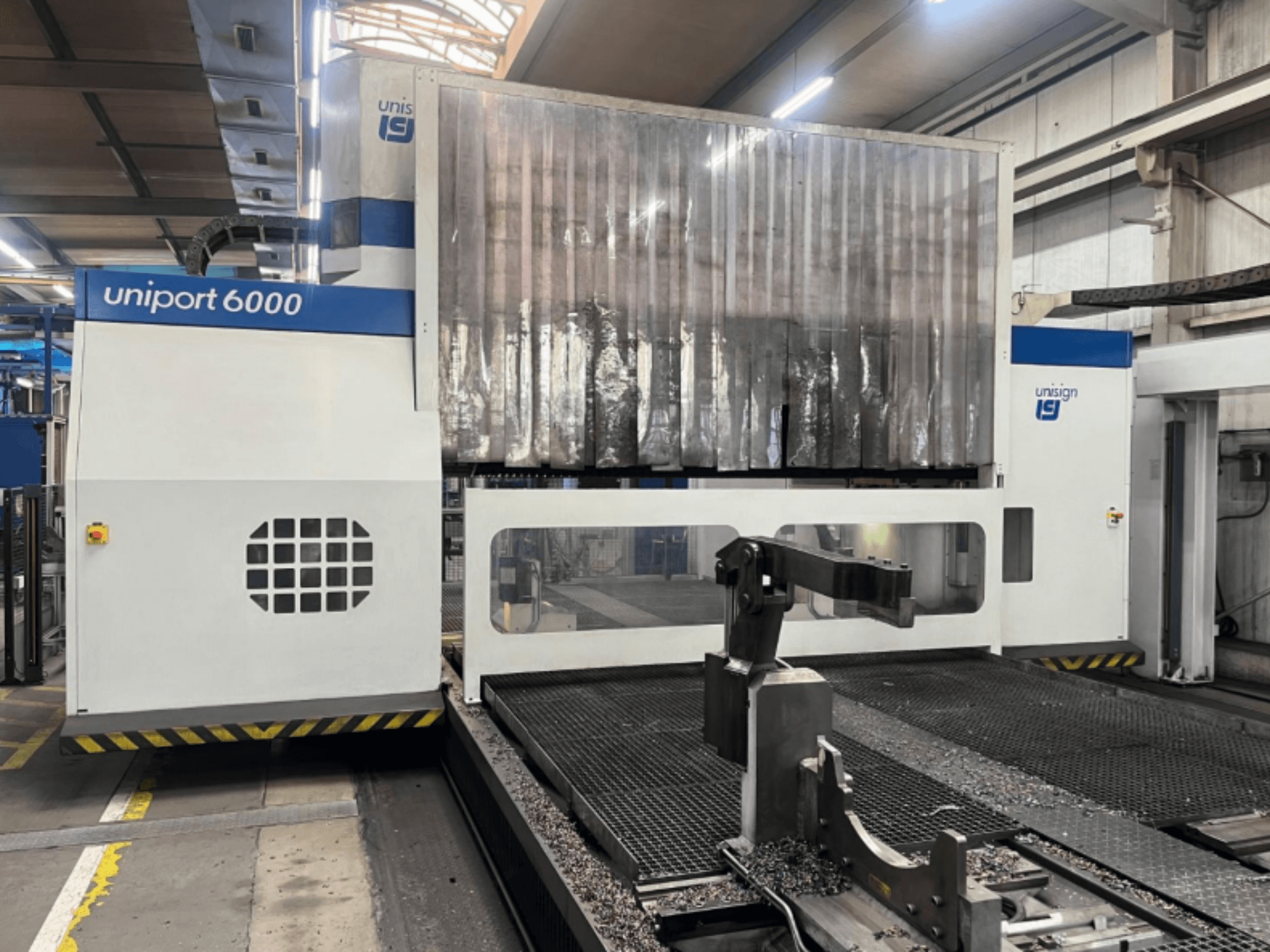

See 3-teljeline Unisign uniport 6000 portaalfreespingi on valmistatud 2010. aastal. Selle X-telje liikumine on 10 000 mm, Y-telje liikumine 1500 mm ja Z-telje liikumine 1000 mm. Masin on varustatud võimsa 36 kW peajõuseadme ja 30-tasku automaatse tööriistavahetaja abil. Kui otsite kvaliteetseid freesimisvõimalusi, kaaluge Unisign uniport 6000 portaalfreespingi, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Unisign
- aasta: 2010
- MUDEL: uniport 6000
- tootmistunnid: 55000
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Portaalfreespink
- juhtseadme tootemark: SIEMENS
Tehniline teave - Unisign uniport 6000
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: Sinumerik 840 D
Liikumine
- Telgede arv: 3
- X-telje liikumine: 10000 mm
- Y-telje liikumine: 1500 mm
- Z-telje liikumine: 1000 mm
Tehnilised andmed
- Pöörleva jõud: 36 kW
- Pöörlev kiirus: 6000 RPM
- Koonuse suurus: SK 50
Lisainformatsioon
Ruumivajadus: umbes 12 x 11 m
Läbipääs: kõrgus 1000 mm / laius 1500 mm
Maksimaalne pöördemoment: 720 Nm
Käigukast: 2-astmeline, suhe 1:4
Töödeldavus (C45): puurimine 120 mm diameeter / keermestamine M55 / freesimine 100 cm³/min
Konstruktsioon: Gantry konstruktsioon koos liikuva portaalsilla ja statsionaarse kinnituslauaga.
Laua konfiguratsioon: Kinnitusvardad põikisuunas 750 mm vahedega (standardplaatide väljad jäetakse välja).
Tööriistavahetaja: Automaatne tööriistavahetus; 30-taskuline ketimagasin portaalsambal (võimalik tööriista vahetamine nurgapeale).
Töörežiim: Pendeltöötlemise võimalus
Jahutus: Masina jahutusüksus; juhtimiskapis integreeritud vesi-õhk soojusvaheti.
Jahutussüsteem: Töötatakse kuivalt; eelpaigaldatud/valmis jahutusvedeliku kasutamiseks
Hoolduse staatus: Tööriistamagasin ja X1/X2 kuulikruvid täielikult üle vaadatud 2023. aastal; viimane tootja hooldus 2023. aastal.
Paigaldamine: Masin on süvistatud ja ankurdatud vundamendikaevu.
Lisavarustus
Nurkpuurimis- ja freesimispea, 1 seade, 4000 pööret minutis, SK50, Hirthi haakeseadisega, mis tagab suure täpsuse ja stabiilsuse; lisaks 1 varuüksus.
Sondeerimine: RWP20.50-M sond; lisaks 1 varusondiga Hexagon RWP 20.50-M.
Hüdrauliline kinnitusseade koos kinnitussildadega telgede töötlemiseks, sh hüdrauliline seade.
1x T-ava kinnitusvälja (2500 x 1200 mm) alternatiivina hüdraulilisele kinnitusseadmele
Laastukonveier: Hingedega rihma tüüpi
Ohutuspiirde koos Sick valgusvõrguga
Makrolonist kardinad silla mõlemal küljel (motoriseeritud kõrguse reguleerimine)
Vaateaknaga eraldussein
Seadistus- ja tasanduselemendid
Mitmesugused varuosad
Dokumentatsioon lisatud
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
