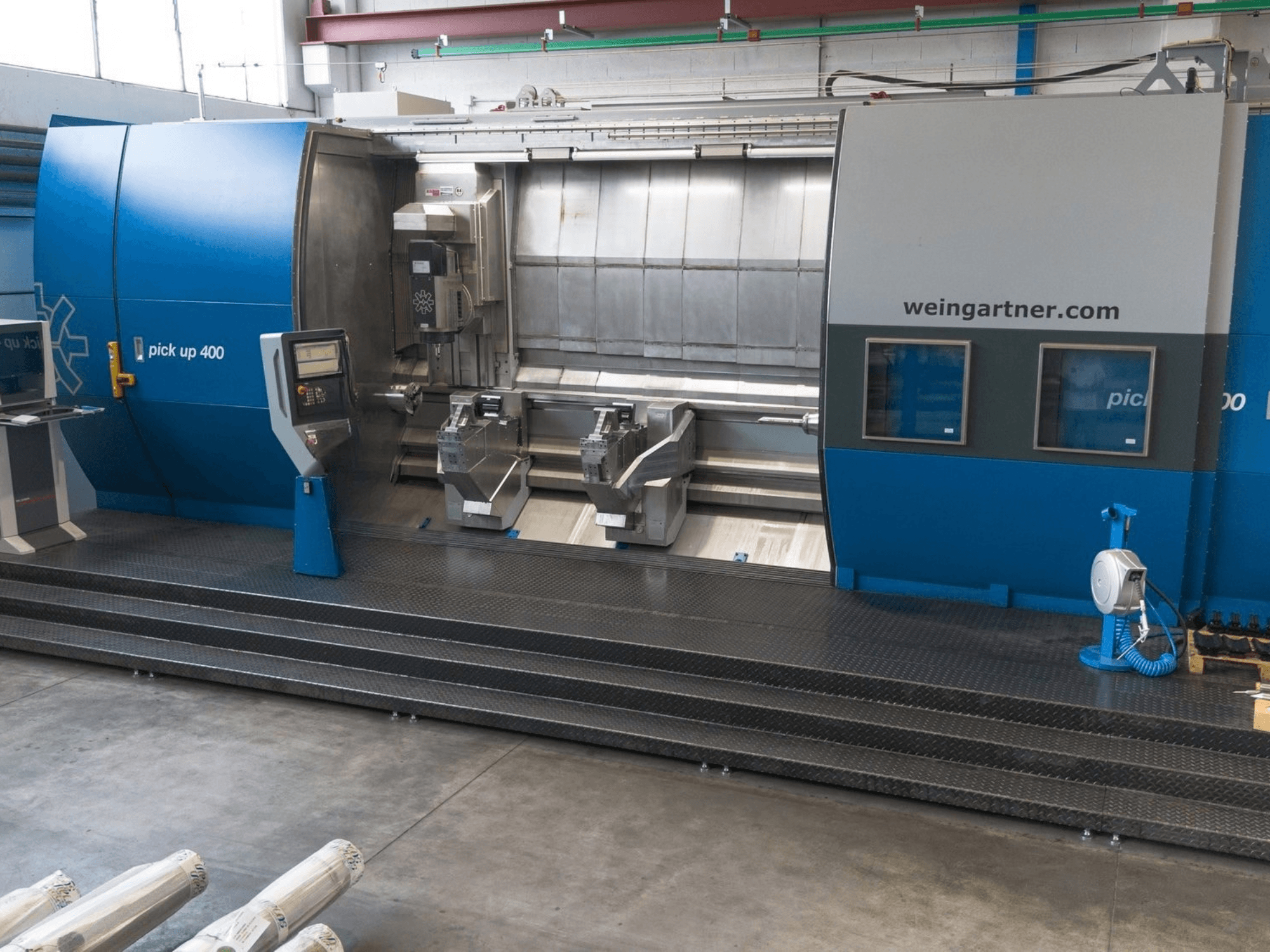

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Juhtimissüsteem: Siemens 840D Solution Line (NCU 720.3), OP19 puutetundlik ekraan + Siemens TP700 puutepaneel

• Samaaegne töötlemine: 5-teljeline; B-telje treimine

• Töödeldava detaili mõõtmed: maksimaalne pikkus keskpunktide vahel 4 000 mm; maksimaalne läbimõõt freesimiseks 180 mm; padruni suurus Ø260 mm

• Toiteallikas: 3 × 400 V / 50 Hz; peakaitsme voolutugevus u. 200 A

Teljed

• X: liikumisulatus 450 mm; kiirliikumine 20 m/min

• Y: liikumisulatus −80 / +150 mm; kiirliikumine 20 m/min

• Z: kiirliikumine 25 m/min

• B: pöördeulatus ±45°; maksimaalne pöörlemiskiirus 90°/s; kinnitusmoment 5 000 Nm

• C: maksimaalne kiirus 50 p/min; maksimaalne pöördemoment 1 740 Nm (pidev) / 2 580 Nm (40% koormus)

• W (tagapink): kiirliikumine 15 m/min

• VZ1 / VZ2 (tugipinkide liugurid): kiirliikumine 15 m/min

Pöörlemis-/freesimismoodul

• Aggregaat: UFE-400; tööriistaspindel: MDFK

• Võimsus: 45 kW (pidev) / 70 kW (40% koormusel)

• Spindli maksimaalne pöörlemiskiirus: 14 000 p/min; nimikiirus: 1 560 p/min

• Pöördemoment: 275 Nm (pidev) / 430 Nm (40% koormus)

• Tööriista liides: HSK 100‑T (ühilduv HSK 100‑A / HSK 100‑T); täiendav liides: Capto C8

• Sisemine jahutusvedelik: 80 bar; 20 l/min

Tagapink

• Hüdrauliliselt juhitav puurvarras; läbimõõt 190 mm; liigutus 200 mm; Morse'i koonus MK6

Masina varustus / konfiguratsioon

• Eesmine ja tagumine isekeskenduv tugipink; iseseisvalt CNC-positsioneeritavad

• 2 prismaatilist toetust keermestamiseks

• Tugiklambrite haardevahemikud: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hüdrauliline SMW KNCS‑N 260 võimsusklambri kiirvahetusega

• Keskne määrdesüsteem

• Täielikult suletud masinakorpus ajamiga turvauksedega; Visiport-vaatlusaknad

• Hüdraulilised ja pneumaatilised süsteemid

• Jahutusvedeliku ja õliudu eemaldamise ettevalmistus

• Elektrooniline käsijuhtimispult telgedele B/C/X/Y/Z

Tarkvara / juhtimisfunktsioonid

• Siemens Safety Integrated; Profibus / Profinet; OPC UA liides

• 5-teljeline samaaegne töötlemine; B-telje pöörlemine; TRANSMIT / TRACYL

• Temperatuuri kompenseerimine X/Y

• DNC kaugdiagnostika; WMDS diagnostikasüsteem; Telediagnostika võimalus

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Lisavarustus

• Liigendrihmaga laastutransportöör

• Jahutusvedeliku filtreerimissüsteem KF 200: 1 400 l mahuti; 40 µm filtreerimine; kõrgsurvepump 80 bar / 46 l/min; madalsurvepump 13 bar / 160 l/min; automaatne õlipuhasti

• Õliudu eemaldusseade: õhuvool umbes 4 000 m³/h

• Tööplatvorm treppide ja käsipuuga
