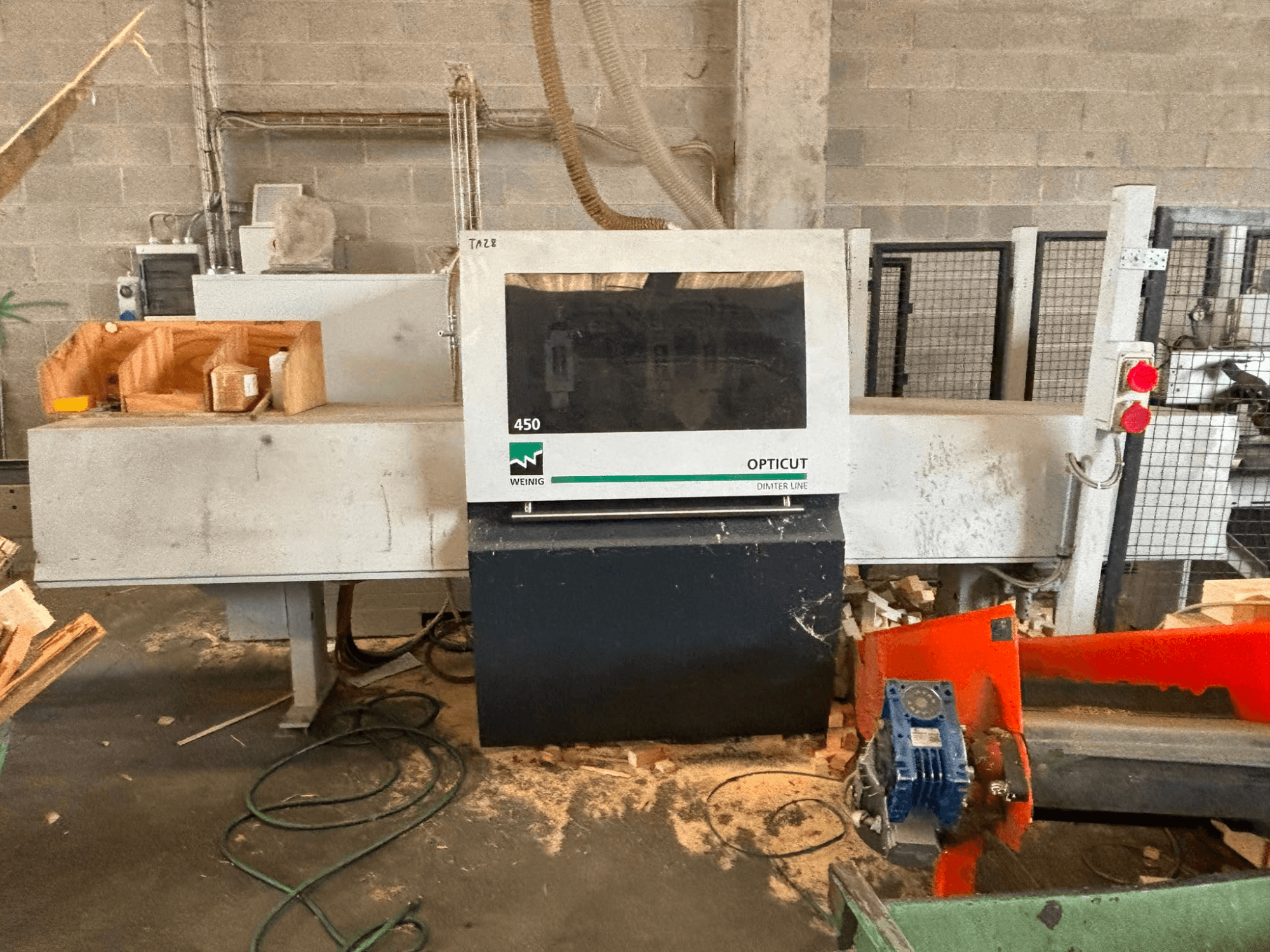

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Töökõrgus: 900 mm

Toitesuund: vasakpoolne

Terade läbimõõt: 500 mm

Terade ava: 30 mm

Sisendpikkus, min.: 500 mm

Sissetuleva materjali maksimaalne pikkus: 6 300 mm

Puidu laius, min.: 30 mm

Puidu laius, maks.: 310 mm

Puidu paksus, min.: 12 mm

Puidu maksimaalne paksus: 120 mm

Puidu maksimaalne ristlõige: 310 × 12 mm

Maksimaalne ristkülikukujuline puitprofiil: 190 × 120 mm

Minimaalne fikseeritud pikkus pärast saagimist: 150 mm

Plaadi otsa minimaalne fikseeritud pikkus: 180 mm

Plaadi maksimaalne kõverus: 10 mm/m

Pikkuse tolerants: ±3 mm

Lõikepaksuse täpsus: ±0,8–1,5 mm

Toitekiirus, sujuvalt reguleeritav: maks. 300 m/min

Lõiketsükli aeg, sh pidurdamine ja kiirendus: 0,6–1,0 sek.

Saemootori võimsus: 7,5 kW (10 HP)

Toitemootori võimsus: 5,0 kW (7 HP)

Vario konveieri mootori võimsus: 2,5 kW (3,4 HP)

Elektriühendus: u. 18 kW

Tööpinge: 400 V / 50 Hz

Juhtpinge: 230 VAC / 24 VDC

Nimivool: 30 A

Kaitsmed: 35 A

Suruõhu tarbimine: umbes 1 200 Nl/min

Töörõhk: umbes 8 bar

Eemaldatava õhu kiirus: umbes 30 m/sek.

Eemaldatava õhu maht: umbes 1 800 m³/h

Sorteerimiskonveieri laius: 250 mm

Konveieri kasulik laius: 210 mm

Tööeseme maksimaalne laius: 300 mm

Väljundkonveieri pikkus: 7,5 m

Automaatne laiuse mõõtmine: laserkaugusandurid

Laiuse mõõtmise täpsus: maks. ±2 mm

Aktiivsete toodete arv: maks. 16

Mõõtmiseks vajalik puidu minimaalne paksus: 12 mm

Jäätmete kogumisaugu laius: 250 mm

Jäätmete maksimaalne pikkus: umbes 120 mm

Raskete tööde ejektor: üle 20 kg kaaluvatele töödeldavatele detailidele

Väljutaja plaadi kõrgus: 80 mm

Kirjutamispikkus: töödeldava detaili pikkus − 10 mm

Juhtpaneel: OptiCom Pro 18,5"

Ekraani tüüp: tööstuslik TFT-puuteekraan

Ekraani eraldusvõime: 1366 × 768 pikslit

Esikaitse: IP65

Plaadi sissetõmbamisvõime: kuni 6,3 m

Märgistamisjaam: 2 märgistamispositsiooni

Märgistuspinki pikkus: 5 m

Elektrisüsteem: 400 V / 50 Hz

UPS: 24 V toide

Tööaeg: 42 874 h
