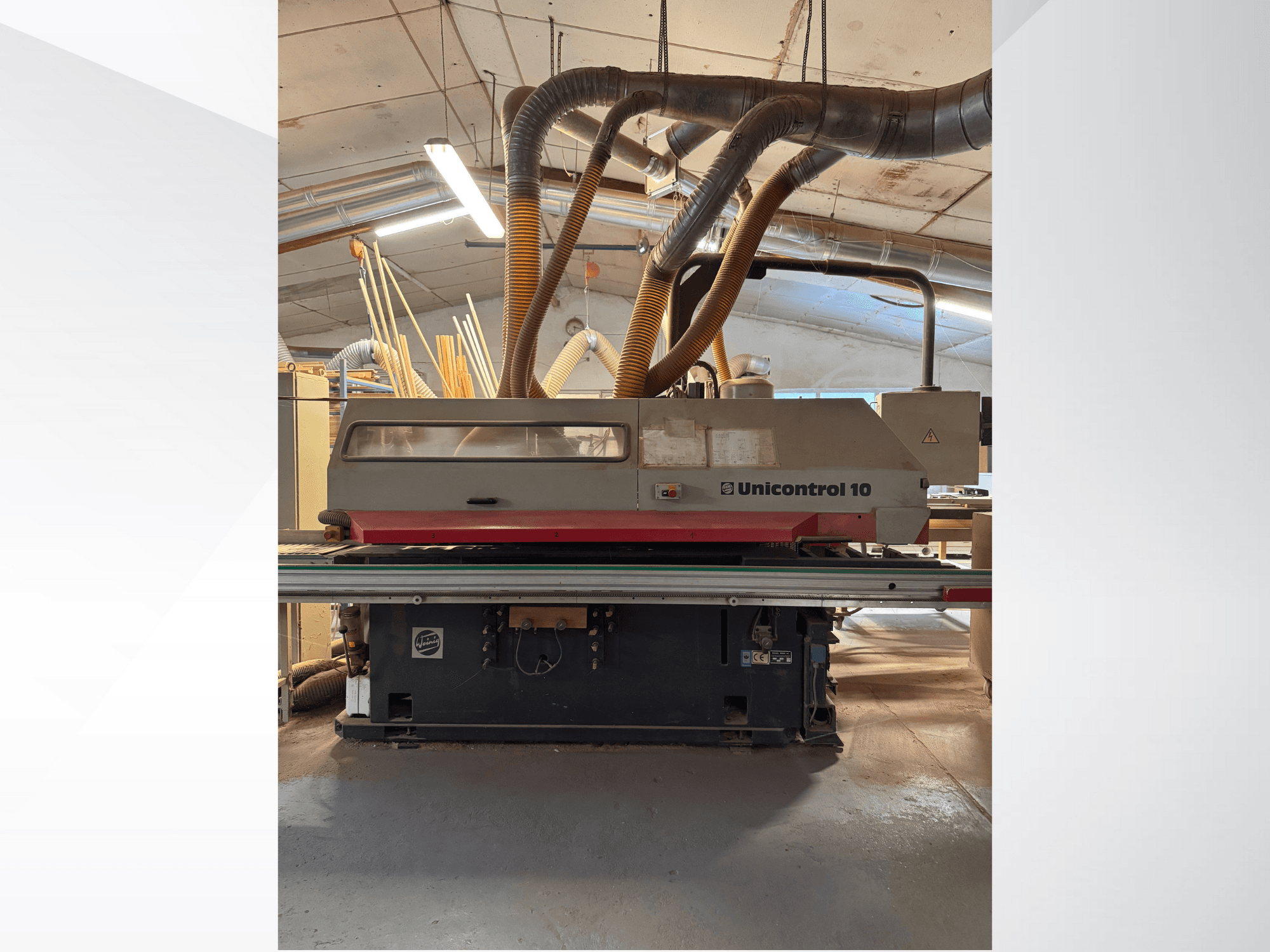

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Võimekus

  • Töölaius: 40-220 mm

  • Töökõrgus (pikitöötlus): 40-100 mm

  • Töökõrgus (risttöötlus): 40-100 mm (counter wood height 80 mm): 40-100 mm (counter wood height 80 mm)

  • Töödetaili pikkus (pikitöötlus): min. 220 mm + 2 x tüvepikkus

  • Tooriku pikkus (risttöötlus): min. 275 mm + 1 x tüvepikkus, kui tööriista läbimõõt on 320 mm.

• Söötmine (risttöötlus)

  • Mootori võimsus: 0,3 kW

  • Söötmise kiirus: 3-25 m/min

  • Tooriku kinnitus: 2 kinnituskruvi

  • Pikkusepeatus: skaala ja luupiga raami või vöörihma välismõõtude lugemiseks

  • Loendur: pneumaatiliselt taktitatud, 4 positsiooni (mitte stuudioakende puhul), kuni puidu kõrguseni max. 80 mm

  • Kahe detaili pakett: ühe või kahe detaili söötmine, ristsepareerimise ja kinnipidamise süsteemiga

    • 1. tükk (peatusel lamades) puidu laius: 55-90 mm

    • 2. osa puidu laius: 130 mm

• Söötmine (pikitöötlus)

  • Mootori võimsus: 2,2 kW

  • Söötmiskiirus: 4-18 m/min (sagedusmuunduri abil sujuvalt reguleeritav)

  • Söötmisrullide vahekaugus: 100/120 mm

  • Söötmisrullide laius: 30/50 mm

  • Söötmisrulli läbimõõt: 95 mm

• Töötlusseadmed

  • Ristlõikesaag

    • Mootori võimsus: 3 kW

    • Spindli läbimõõt: 40 mm

    • Spindli pöörlemiskiirus: 2800 p/min

    • Tööriista kiikumine: max. 400 mm

    • Aksiaalne reguleerimine: pneumaatiline 4-kordse revolvri vastu

  • 1. spindel tüüneri ja piluga

    • Mootori võimsus: 11 kW

    • Spindli läbimõõt: 50 mm

    • Spindli pöörlemiskiirus: 3250 p/min

    • Tööriista kiikumine: max. 320 mm

    • Tööriista kinnituspikkus: 320 mm

    • Aksiaalne reguleerimisvahemik: 240 mm

    • Tööriistade arv: Tööriistade arv: 4 x 80 mm

    • Aksiaalne reguleerimine: hüdrauliline

  • 1. profileerimisspindel

    • Mootori võimsus: 11 kW

    • Spindli läbimõõt: 50 mm

    • Spindli pöörlemiskiirus: 6000 p/min

    • Tööriista läbimõõt: max. 232 mm

    • Tööriista nullpöörde ring: 130-140 mm

    • Tööriista kinnituspikkus: 320 mm

    • Telg- ja radiaalsuunaline reguleerimisvahemik: 240/80 mm

    • Tööriistapositsioonide arv: 4 x 80 mm

    • Aksiaalne reguleerimine: hüdrauliline

  • 2. profileerimisspindel

    • Mootori võimsus: 11 kW

    • Spindli läbimõõt: 50 mm

    • Spindli pöörlemiskiirus: 6000 p/min

    • Tööriista läbimõõt: max. 232 mm

    • Tööriista nullring: 130-140 mm

    • Tööriista kinnituspikkus: 320 mm

    • Telg- ja radiaalsuunaline reguleerimisvahemik: 240/80 mm

    • Tööriistapositsioonide arv: 4 x 80 mm

    • Aksiaalne reguleerimine: hüdrauliline

  • Mehaanilised spindlipidurid

    • Profiilspindli(te)le

    • Ristlõike- ja profileerimis-/saagimisseadmete jaoks

  • Profiili freesimisüksus (horisontaalne, üleval; viimase profileerimispliini ees)

    • Radiaalselt indekseeritav: 2 asendit

    • Aksiaalselt indekseeritud: 2 positsiooni

    • Mootori võimsus: 3 kW

    • Spindli läbimõõt: 40 mm

    • Spindli pöörlemiskiirus: 5850 p/min

    • Tööriista kiikumine: 130 mm

    • Tööriista kinnituspikkus: 40 mm

    • Aksiaalne reguleerimisvahemik: 52 mm

    • Radiaalne reguleerimisvahemik: 125 mm

  • Profiilfreesimisüksus (vertikaalne, paremal; masina otsas)

    • Radiaalselt indekseeritav: 2 positsiooni

    • Aksiaalselt indekseeritav: 2 positsiooni

    • Mootori võimsus: 3 kW

    • Spindli läbimõõt: 40 mm

    • Spindli pöörlemiskiirus: 5850 p/min

    • Tööriista kiikumine: 210 mm

    • Tööriista kinnituspikkus: 160 mm

    • Aksiaalne reguleerimisvahemik: 90 mm

    • Radiaalne reguleerimisvahemik: 100 mm

  • Pikk tüvel- ja lõikepingi spindel (640 mm tööriista kinnituspikkus, 320 mm spindli asemel)

    • Mootori võimsus: 15 kW

    • Spindli pöörlemiskiirus: 2925 p/min

    • Tööriistapositsioonide arv: 8 x 80 mm

    • Aksiaalne reguleerimisvahemik: 560 mm

Lisavarustus

• Laserjuhtvalgustus ristlõike sae jaoks lõikeosa tuvastamiseks

• Stuudioakna seade

  • Pööratav pikkusepeatus +/- 60° koos elektroonilise digitaalnäidiku ja pneumaatilise kinnitusseadmega

  • Libistatav vasturiba

  • Spetsiaalne rõhk kallete detailide valmistamiseks

  • Piirangud: puidu paksus max. 120 mm

  • -60° juures: tooriku laius max. 110 mm 80 mm pikkuse tüveplaadi korral või max. 150 mm vastuprofiilide puhul

• Freesimispakett

  • Sünkroniseerimisseade automaatse sukeldumisega (1. profileerimispingil)

  • Liugrihmaga tugiraudtee

  • Kõrge/madal taktimõõduga etteanderull kuni 2. profileerimispingini freesimisraja lühendamiseks

  • Tarkvara laiendus 100 vabalt programmeeritava freesitüübiga

• Kaks aksiaalselt taktimissüsteemiga etteanderulli mõlema profileerimisspindi vastas, et valmistada kitsaid ja lühikesi osi.

• Rõngasjuhtimine

  • Automaatselt taktitatud juhtsiin peatuses spargli valmistamiseks

  • Rõngaste tugiriba ülevalt vertikaal-parempoolse profiili freesimisseadme piirkonnas masina otsas

• Elektrooniline söödu kõrguse reguleerimine elektroonilise digitaalnäidikuga

• Automaatne pööramissüsteem ühe mehe tööks, sh konveier olla
