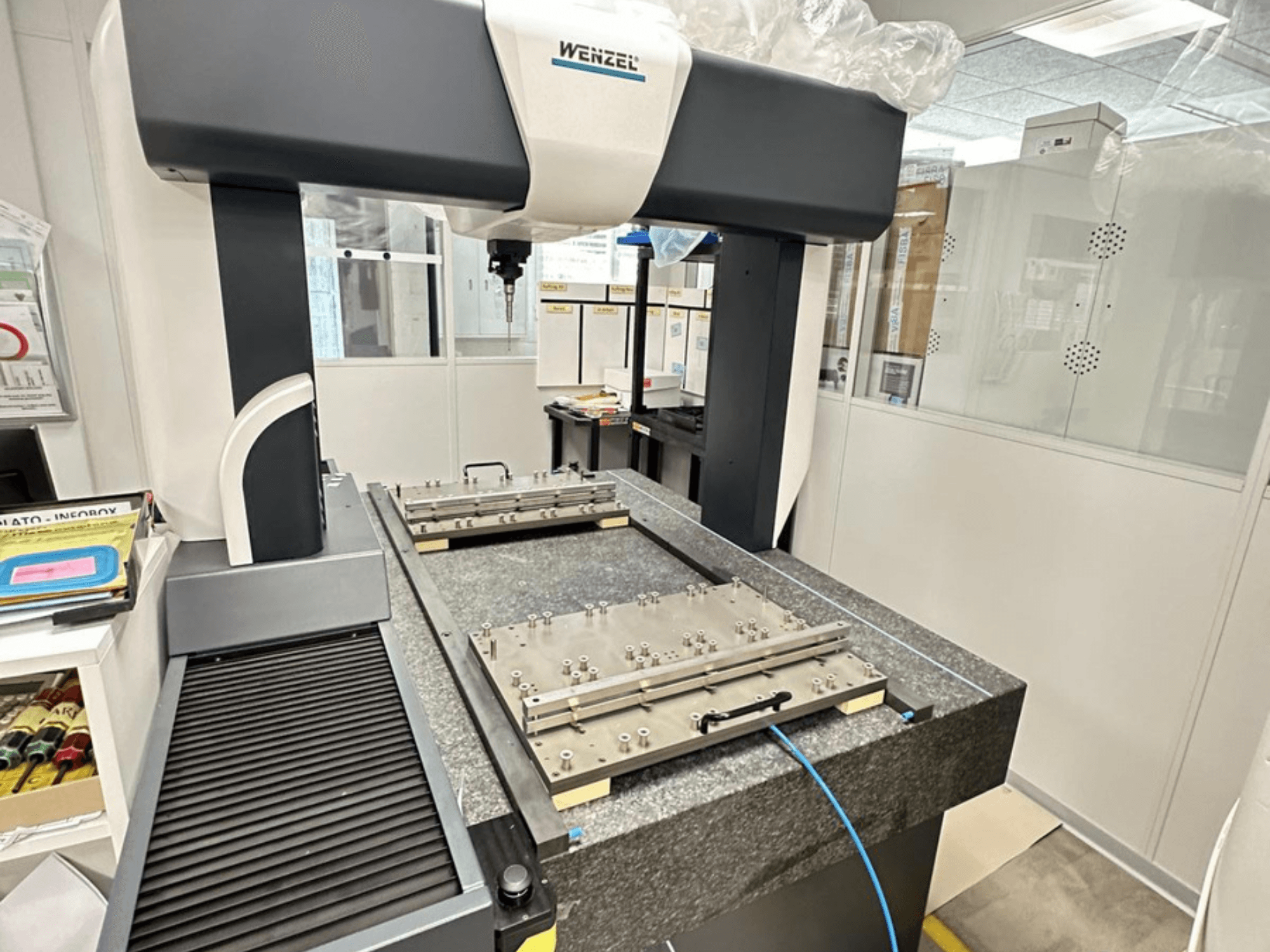

Wenzel - LH 65AT-MEA-WEN-2018-00001

Tehnilised andmed

• Mõõtevahemik (X × Y × Z): 650 × 750 × 500 mm

• Täpsusstandard: DIN EN ISO 10360

• Täpsusklass: Premium

• Temperatuurivahemik: 18 °C – 22 °C

• Maksimaalne temperatuuri gradient: 1 K/h

• Maksimaalne temperatuuri gradient: 1 K/m

• Maksimaalne temperatuuri gradient: 2 K/päev

• Anduripea: Renishaw PH6M

• Andur: Renishaw TP200

• Andurimoodul: Standard Force (SF)

• Anduri liides: PI200-3

• Anduri kuuli läbimõõt: Ø 4 mm

• Anduri pikendus: 50 mm

• Anduri pikendus: 100 mm

• Adapter: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L on mm)

• E150, MPE: 1,6 + L/350 µm (L on mm)

• R0, MPL: 1,6 µm

• Standardmoodul

• Tundlik otsik: 4 × <30 mm

• Alusplaat: looduslik kõva kivi (graniit)

• Inkrementaalne mõõtesüsteem

• Reaalajas temperatuuri kompenseerimine

• Aktiivne vibratsioonisummutus

• Juhtseade: WENZELi hindamissüsteem CNC

• Käsikontroller: HT400

• Analüüsijaam

• WENZELi PC-süsteem

• Saksa klaviatuur

• Fujitsu TFT-monitor 24" E24T-7 Pro

• HP DeskJet A4 tindiprinter

• WENZELi seadme dokumentatsioon (USB)

• Metrokey USB (dongel)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Ethernet-liides

• RS232-liides

• Lugejapea sisend (5 V TTL)

• Anduri sisend (5 V TTL)

• Mootori ühendused

• Hädapeatuse liides

Lisaseadmed

• Renishaw PH6M mitmejuhtmeline sondipea automaatse ühendusega

• Renishaw TP200 sond koos SF-mooduliga

• PI200-3 liides

• Ø 4 mm sond

• 50 mm sondi pikendus

• 100 mm sondi pikendus

• PAA1 adapter

• Ühenduskaabel

• 1/3 HU kinnitusklamber

• Puidust hoiukarp

• 18-osaline stiluse komplekt

• M2 pöörliigend

• M2 stilusehoidja

• Kuuskantvõtmed

• Tappvõtmed

• B-tüüpi keraamiline etalonkuul Ø 25 mm

• Kera hoidik

• Etalonkuuli kalibreerimissertifikaat

• 70 mm pikendus

• Mikrofilter õli, vee ja osakeste filtreerimiseks
