WINTER - TTM 1100DE-SAW-WIN-2020-00001

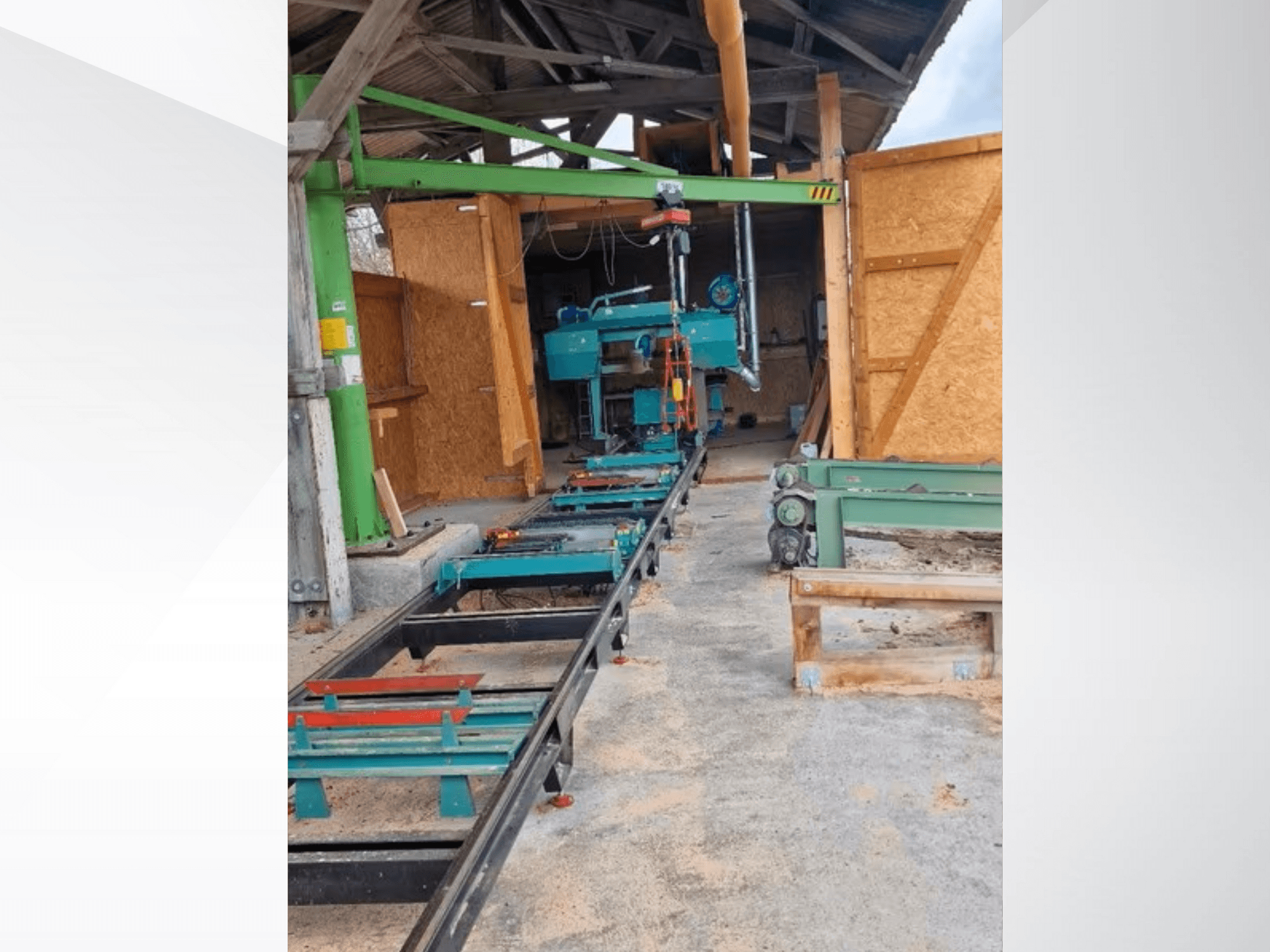

• Palkide saeveski

  • Kaubamärk/tüüp: TTM 1100

  • Maksimaalne palgi läbimõõt: 1100 mm

  • Maksimaalne lõikepikkus: 10 m

  • Raudtee pikkus: 12 m (2 x 6,0 m)

  • Ajamid: Põhi 15 kW; Horisontaalsööt 1,10 kW; Vertikaalsööt 1,10 kW; rullisööt 0,18 kW

  • Pinge: 400 V / 50 Hz

  • Saepea: Elektriliselt reguleeritav

  • Söötmiskiirused: Edasi 1,5-20 m/min; Tagasi 5,0-40 m/min; Üles/alla 20 mm/s

  • Saetera mõõtmed: Pikkus 4,80-4,90 m; laius 35-38 mm; paksus 1,1-1,2 mm; hammaste samm 22 mm.

  • Saeüksuse mõõtmed (laius x pikkus x kõrgus): 2400 x 1700 x 1700 mm

  • Kaalud: Saeüksus 950 kg; rööbas 700 kg; rööpa lisaseadmed 300 kg; kokku 1950 kg.

  • Liini mõõtmed (pikkus x laius x kõrgus): 13,0 m x 1,7 m x 1,7 m

• Topelt servalõikur

  • Mark/tüüp: Winter DS 160 Deluxe

  • Maksimaalne lõikekõrgus: 160 mm

  • Maksimaalne läbilõike laius: 980 mm

  • Saelehtede arv: kuni 15

  • Saetera läbimõõt: 450 mm

  • Saevõlli läbimõõt: 75 mm

  • Saetera puur: 75 mm koos võtmekanaliga

  • Söötmiskiirus: 0-30 m/min (reguleeritav)

  • Saevõlli mootor: 37,0 kW

  • Ühendatud koormus kokku: 40,5 kW

  • Pinge: 400 V / 50 Hz

  • CE vastavus: Jah

  • Mõõtmed (L x S): 3500 x 1950 mm

  • Kaal: 2500 kg

• Saelehtede teritusmasin

  • Kaubamärk/tüüp: Winter OWM-4A

  • Tööjärjekord: Automaatne, programmeeritav hammaste loendur automaatse väljalülitusega

  • Saetera pikkus: 3-5 m

  • Hammaste kõrgusvahemikud: Kolmnurkhammas 4-12 mm; Wood-Mizer profiil 7-20 mm; murdehammas 4-7 mm

  • Hammaste vahekaugus: 5-30 mm

  • Söötmiskiirus: 40 hammast/min (soovi korral 60 hammast/min)

  • Mootorid: 0,18 kW, 400 V / 2800 p/min; Söötmine 0,15 kW, 380 V / 900 p/min.

  • Lihvketas: OD 150 mm x 8 mm; ID 13 mm või 20 mm

  • Mõõtmed (pikkus x laius x kõrgus): 0,70 x 1,0 x 1,30 m

  • Kaal: 115 kg

• Hammaste seadistamise masin

  • Mark/tüüp: Winter RWM

  • Maksimaalne hammaste seadistus ühe külje kohta: kuni 1 mm

  • Seadistamise täpsus: ±0,05 mm

  • Kiirus: kuni 70 hammast/min

  • Riba laius: 15-100 mm

  • Hammaste samm (skaala): 8-50 mm

  • Hammaste kõrgus: 5-15 mm

  • Riba paksus: kuni 1,2 mm

  • Kaal: 35 kg

• Puidukaevur

  • Kaubamärk/tüüp: Atlas 1304

  • Seisund/hooldus: Kõik voolikud vahetatud; ajamimootor äsja paigaldatud

Lisavarustus

• Palkide saeveski (Winter TTM 1100):

  • Operaatori iste

  • Pöörderullid

  • palgiklamber

  • Tüvede toed

  • Silmusjoonlaud

  • Ringikujuline skaala

  • Hüdraulikasüsteem

• Topeltlõikurile (Winter DS 160 Deluxe):

  • Laastude väljastusrihm

• Hammaste seadistamise masinale (Winter RWM):

  • Alusraam

• Puidukaevurile (Atlas 1304):

  • Puidukraapur (põhirihm)

  • Kaks pöördkraanat, kumbki 500 kg.

  • Eritellimusel valmistatud kroonikogur raskete plokkide jaoks, kandevõime 250 kg.

  • Puidukruvi pöörleva kraana jaoks
