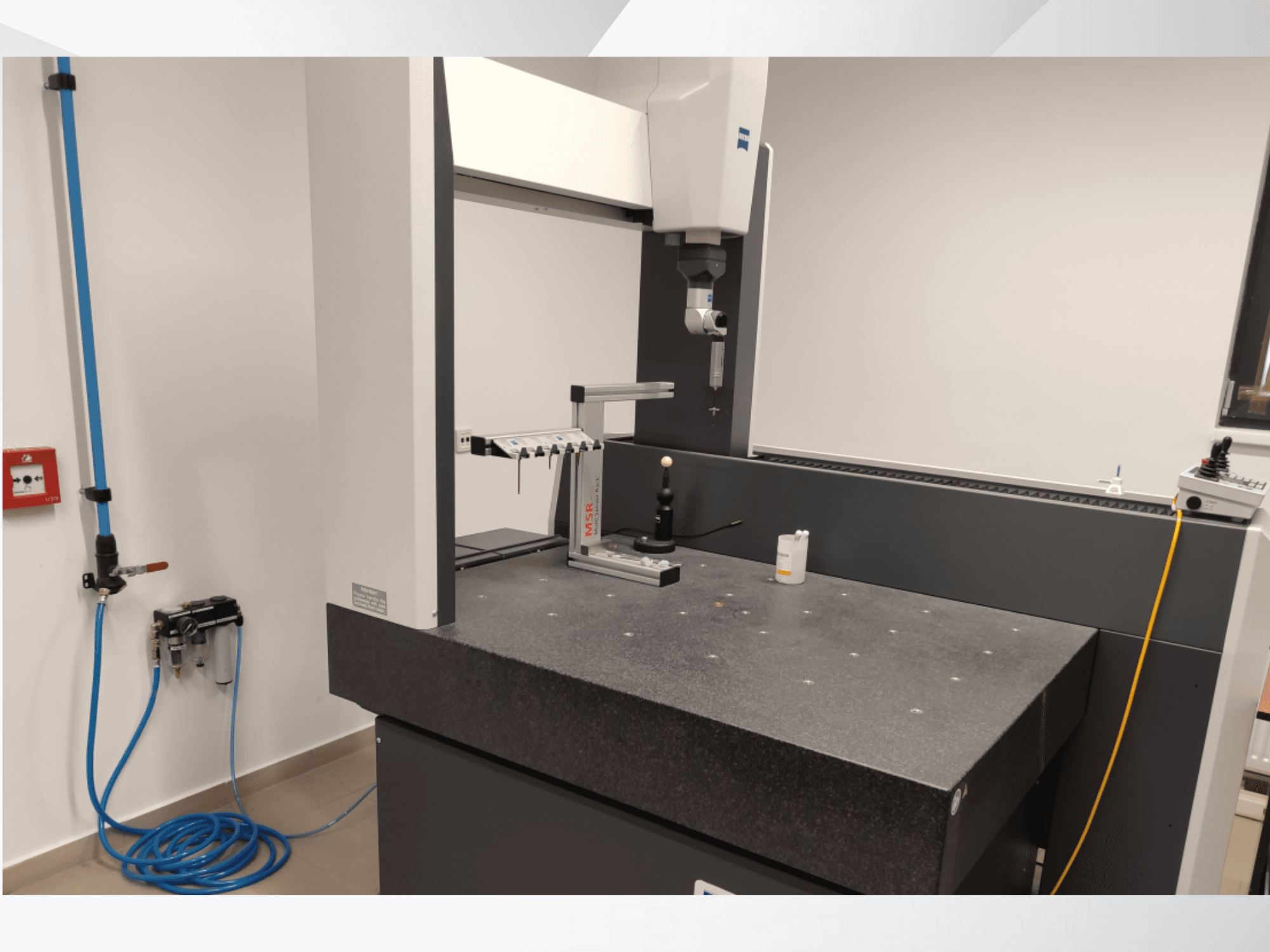

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Täiendav teave

• Töödetaili maksimaalne suurus: umbes 1344 x 910 x 716 mm

• Tooriku maksimaalne kaal: 730 kg

• Laua kõrgus: 850 mm

• Varustatud vibratsiooni summutussüsteemiga

• Andurisüsteem:

• Liigendpea: kalle ±180°, pöörlemissammud 2,5°.

• Skaneerimiskiirus: kuni 150 punkti sekundis

• Maksimaalne tindipikkus: 150 mm

• Maksimaalne tindikriipsu kaal: 15 g

• Minimaalne tindikriipsu otsa läbimõõt: 0,3 mm

• Täpsus (vastavalt ISO 10360 standarditele):

• Pikkuse mõõtmise viga (E₀): 1,7 + L/350 µm (18-22°C juures).

• Skaneerimisviga (THP): 2,7 µm

• Vormi mõõtmisviga (RONt): 1,7 µm

• Korratavus (R₀): 1,2 µm

• Kontrolleri: ZEISS C99L

• Tarkvara: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Juhtimisrežiim: Mootoriga / CNC

• Kasutajaliides: Ethernet, USB

• Jõudlus:

• Võimendussüsteem: CNC-mootoriga

• Liikumiskiirus (teljed): 0-70 mm/s

• Maksimaalne vektorikiirus: 465 mm/s

• Maks. kiirendus: 1,85 m/s²

• Skaneerimiskiirus: kuni 125 mm/s

• Utiliidid:

• Toiteallikad: toiteallikas: 100-240 V AC (±10%), 50-60 Hz.

• Maksimaalne energiatarve: 800 VA

• Tüüpiline energiatarbimine: 200 W

• Suruõhk: 6-8 baari, eelpuhastatud, kuiv (ISO 8573-1 klass 4)

• Õhutarbimine: max. 120 Nl/min

• Keskkonnatingimused:

• Töötemperatuur: 18°C-22°C

• Suhteline õhuniiskus: 30-60% (mittekondenseeruv)

• Vastavus ja sertifikaadid:

• Vastab EÜ masinadirektiivile 2006/42/EÜ.

• EMC direktiiv 2014/30/EL

• Kvaliteedijuhtimine: ISO 9001:2008

• Keskkonnajuhtimine: ISO 14001:2004

• Akrediteeritud ISO / IEC 17025:2005
