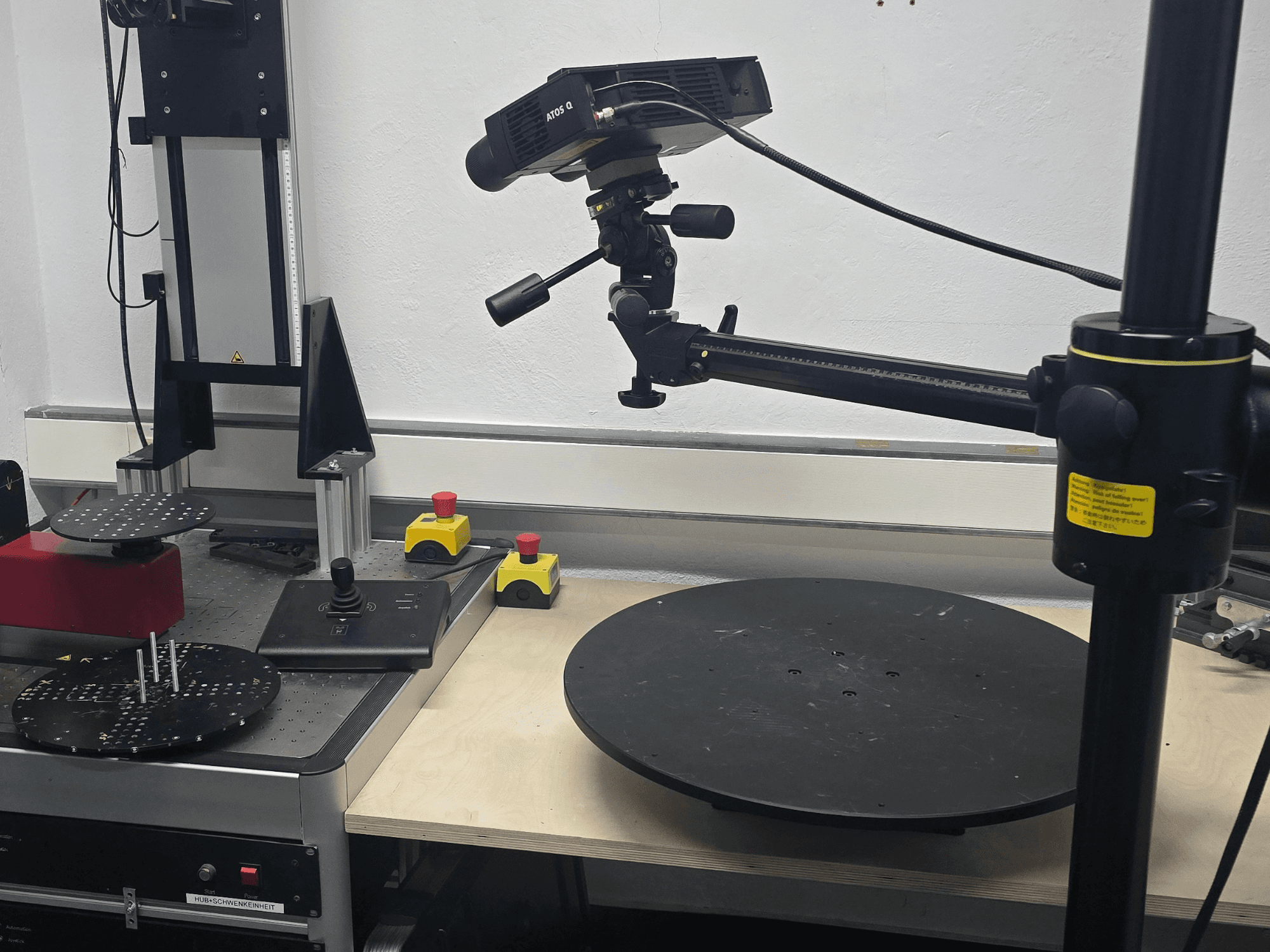

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Kaamera eraldusvõime: 2 x 12-megapikslilist CMOS-kaamerat (4112 x 3008 pikslit)

- Töö-/kasutusaeg: 1529 h (kogutööaeg / kapitaalremondi vaheline tööaeg)

- Mõõtmismaht (MV) ja tehnilised andmed:

* MV50: 50 x 35 x 20 mm; punktide vahekaugus (12M): 0,012 mm; mõõtekaugus: 490 mm; kaamera objektiivi fookuskaugus: 90 mm; projektori objektiivi fookuskaugus: 60 mm; viitepunktid: Ø 0,4 mm; kalibreerimisobjekt: CP40/MV60

* MV100: 100 × 70 × 60 mm; punktide vahekaugus (12M): 0,029 mm; mõõtmiskaugus: 490 mm; Kaamera objektiivi fookuskaugus: 50 mm; Projektori objektiivi fookuskaugus: 27 mm; Referentspunktid: Ø 0,8 mm; Kalibreerimisobjekt: CP40/MV100

* MV170: 170 x 130 x 130 mm; punktide vahekaugus (12M): 0,044 mm; mõõtmisvahe: 490 mm; Kaamera objektiivi fookuskaugus: 35 mm; projektori objektiivi fookuskaugus: 20 mm; referentspunktid: Ø 0,8 mm; kalibreerimisobjekt: CP40/MV170

* MV270: 270 x 200 x 200 mm; punktide vahekaugus (12M): 0,064 mm; mõõtekaugus: 490 mm; Kaamera objektiivi fokaalkaugus: 25 mm; projektori objektiivi fokaalkaugus: 14 mm; viitepunktid: Ø 1,5 mm; kalibreerimisobjekt: CP40/MV320

* MV350: 350 × 260 × 260 mm; punktide vahekaugus (12M): 0,091 mm; mõõtekaugus: 490 mm; Kaamera objektiivi fookuskaugus: 16 mm; projektori objektiivi fookuskaugus: 10 mm; viitepunktid: Ø 1,5 mm; kalibreerimisobjekt: CP40/MV320

* MV500: 500 × 370 × 320 mm; punktide vahekaugus (12M): 0,124 mm; mõõtekaugus: 490 mm; kaamera objektiivi fookuskaugus: 12 mm; projektori objektiivi fookuskaugus: 6 mm; Võrdluspunktid: Ø 3,0 mm; Kalibreerimisobjekt: CP40/MV560

- Süsteemi tegelikud töötemperatuurid (olekuvaade):

* temp0 Monoboard: 44,0 °C

* temp1 puit: 25,5 °C

* temp2 õhk: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Objektiiv: 29,7 °C

- Ventilaatorite kiirused: elektrooniline ventilaator: 4237 p/min; lambiventilaator: 4359 p/min

- Süsteemi orientatsioon: kaldenurk: 14,9°; pöördenurk: -3,7°

- Pöördlaua kandevõime: maks. 150 kg (või maks. 40 kg, sõltuvalt seadistuse konfiguratsioonist)

- Kallutus- ja pööramisseadme kandevõime: maks. 5 kg

- Mobiilse tööjaama sülearvuti spetsifikatsioon (Dell Precision 7760): 17-tolline ekraan, 64-bitine Intel 2,6 GHz kaheksatuumaline protsessor, 64 GB RAM-mälu, NVIDIA Quadro OpenGL-graafikakaart, 1 TB SSD, sisend-väljund: Wi-Fi, LAN, 3x USB 3.2 / Thunderbolt 4

- Komplektis olevad tarvikud ja seadmed: kolmjalg, 4 mõõtevälja (MV50, MV100, MV270, MV500) koos kalibreerimisplaatidega, tõsteseadmega pööramis-/pööramisüksus, pöörlaud koos 19-tollise juhtimispuldiga, mobiilne juhtpult, konverterikast koos pilditöötluskaardiga (kiudoptika–Thunderbolt 3), Kandekott, toiteplokk, dongli-põhine tarkvaralitsents
