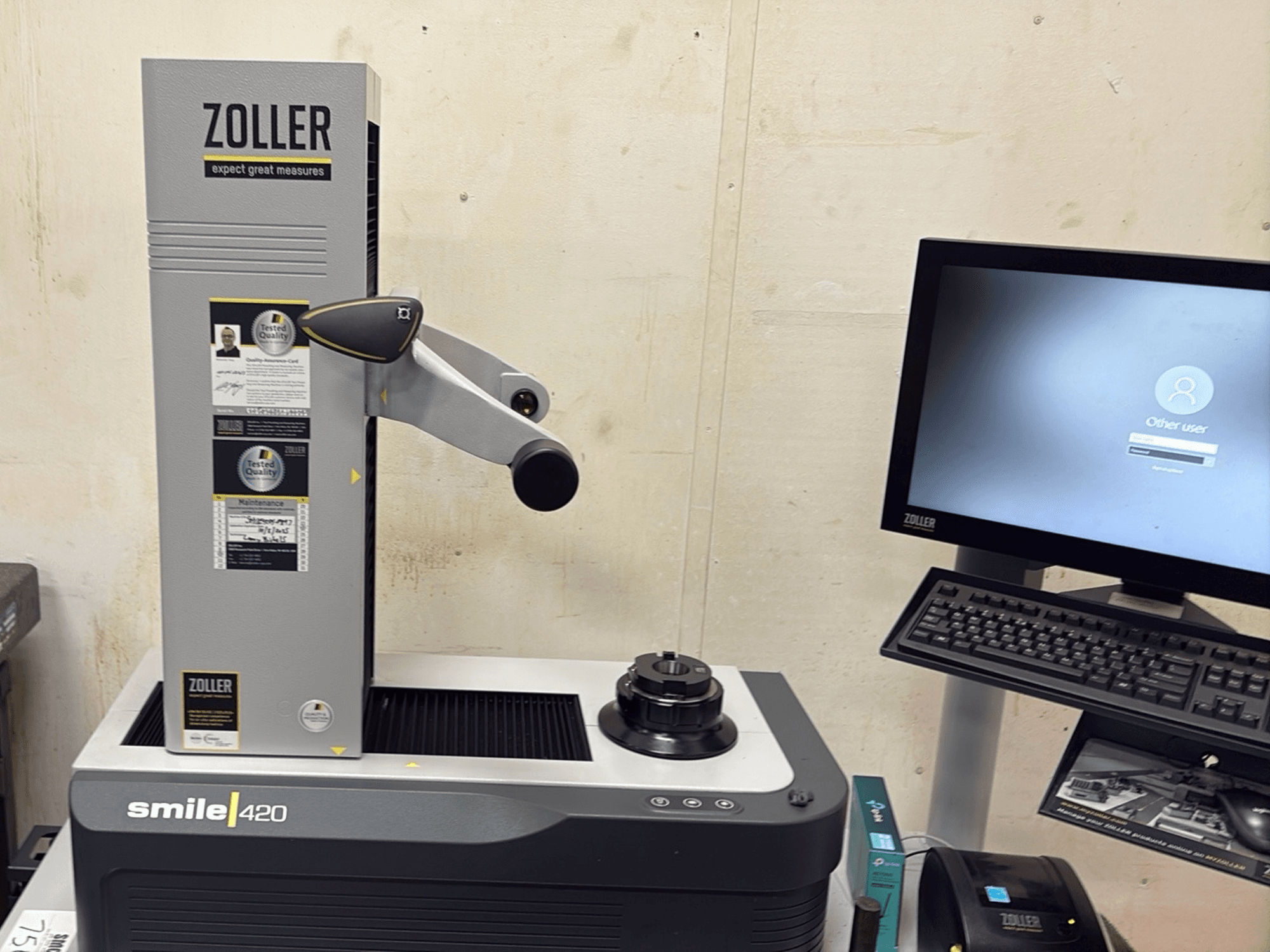

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Ehitus: kergsulamist mõõtesammas, ergonoomiline disain, valmis kauplusetööde läbiviimiseks

• Mõõtmisvõimsus:

  • Maksimaalne tööriistade läbimõõt: 420 mm

  • Maksimaalne tööriista pikkus (Z): 420 / 600 / 800 mm (märkus: 800 mm nõuab lauasüsteemi).

  • Mõõtmisvahemik X: 210 mm

  • Sisselõike läbimõõt: 100 mm

• Täpsus:

  • Näidiku eraldusvõime: 1 µm

  • Täpsus: 2 µm

  • kontsentrilisus: 2 µm

  • Nominaalväärtuse seadistamise täpsus: 2 µm

• Teljed:

  • Sõltuvalt konfiguratsioonist kuni 3 telge: Z (pikisuunaline), X (põikisuunaline), C (spindel).

  • C-telje motoriseerimine on mõnel spindlitüübil valikuline.

• Telgede ajami valikud:

  • Käsitsi ZOLLER eQ ühe käega seadme kaudu

  • Käsitsi peenreguleerimine (valikuline)

  • Z/X/C-telgede täielik CNC-juhtimine (valikuline)

• Spindli valikud (suure täpsusega):

  • PCS-spindel (võimsusega kinnitusüsteem), mis ühildub järgmistega: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, hüdrospingid D32-D63.

  • Suure täpsusega spindel SK50

  • HGV-UZ universaalne spindel

• Spindli funktsioonid (valikuline):

  • Autofookus

  • ROD - spindli pöörlemiskooder

  • Pikkuse piirsüsteem "aszm" (lineaarne või pöörlev)

• Optikasüsteem (standardne optikakandja):

  • läbivalgustusega kaamera

  • Vaatevälja: 7,3 × 6,7 mm

  • Töökaugus: 100 mm

  • Andur: 1/3" CCD monokroomne

  • 12 punase valgusdioodi abil toimuv lõiketeravikontroll

Lisavarustus

• Lauasüsteem (vajalik 800 mm pikkuse saavutamiseks)
