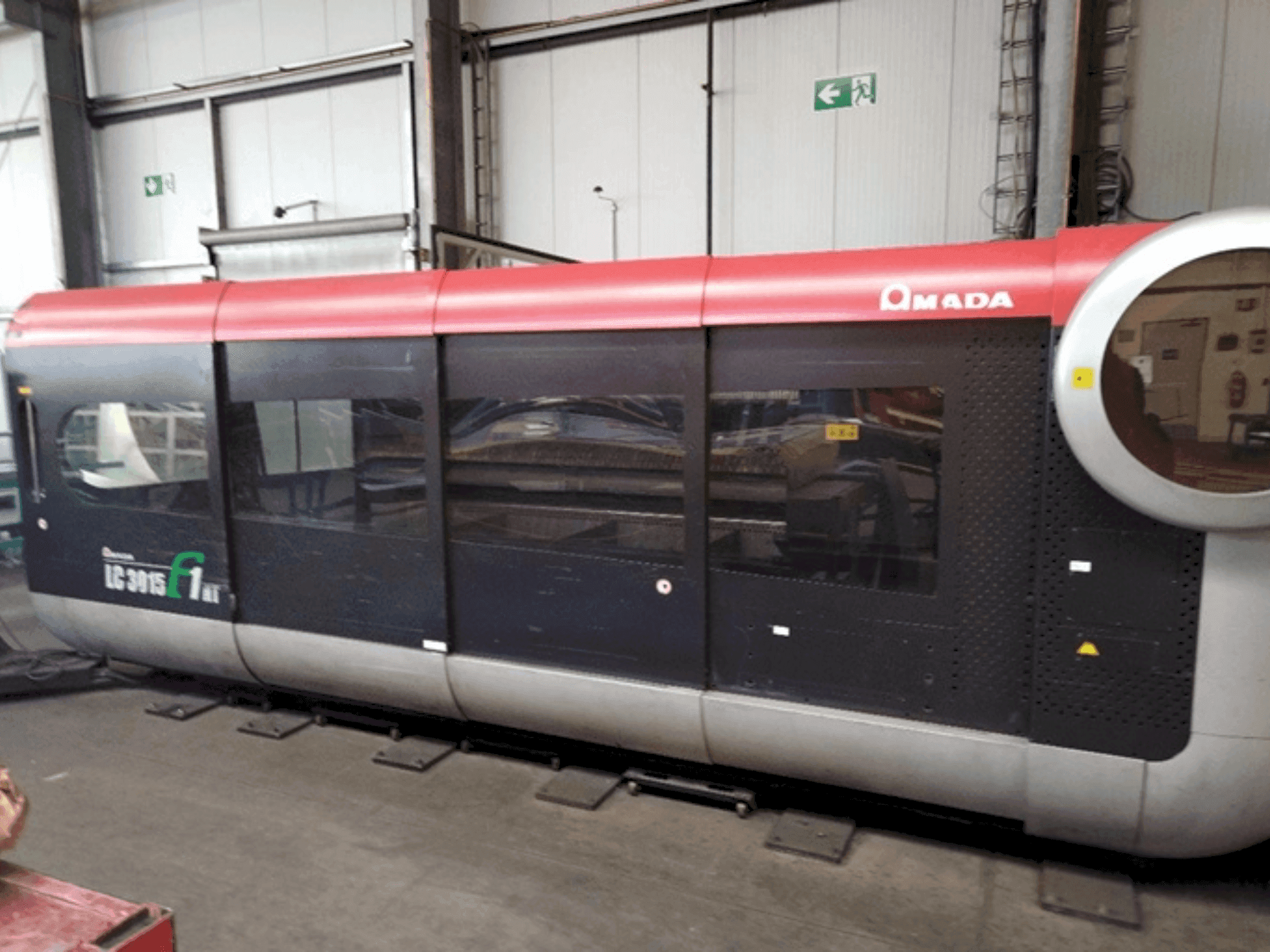

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Masina eelised

Masina tehnilised eelised

• Vajalik võimsus: 98 kva
• Võimsus: 4 kw
• Laserresonaator: af4000i-b
• Trafo: marx tg 516

Lisainformatsioon

Masin transpordikastiga (P x L x K): 7120×3150×2370 mm Kaal (transpordikastiga): 13 500 kg Laserresonaator (P x L x K): 2460×1140×1965 mm Laserresonaatori kaal: 1300 kg Seadme kaal (P x L x K): 2332×1638×2201 mm Seadme kaal: Ligikaudu 1750 kg Trafo (P x L x K): 950×800×950 mm Trafo kaal: 484 kg Kaubaaluse vahetaja (P x L x K): 3868×2352×1010 mm Kaubaaluse vahetaja kaal (ilma tõstetavate kuultugedeta): 2450 kg Kaubaaluse vahetaja kaal (tõstetavate kuultugedega [lisavarustus]): 3500 kg Elektriühendused Süsteemi koguvõimsus: 400 V / 127 KVA Trafo toiteühendus: 400 V / 89 kVA / 160 A Kombineeritud seadme toiteühendus: 400 V / 38 kVA /55A Laserresonaatori toiteühendus: 200 V / 55 kVA Juhtimis- ja ajamisüsteemi toiteühendus: 200 V / 34 kVA Tööpinge: 3×400 V(±10%)/PE/50 Hz Maksimaalne voolutarve: 55 A Trafo nimivõimsus: 89 kVA Trafo nimiprimaarpinge: 3×400 V(±10%) Trafo nimisekundaarpinge: 3×200 V Trafo nimiprimaarvool: 132 A Trafo nimisekundaarvool: 257 A Suruõhu ja gaasi vajadus Suruõhu koguvajadus (õhku ei kasutata lõikegaasina): 7 baari; 69,6 m³/h Suruõhu koguvajadus (õhku kasutatakse lõikegaasina): max 9,7 baari; 132,6 m³/h Suruõhk masina funktsioonide jaoks ("jahutuslõikus" ja "õliprits"): 6 baari; 18 m³/h suruõhk "ECO CUT" jaoks: 6 baari; 18 m³/h suruõhk suitsuärastussüsteemi jaoks DELTAComp 1500-8/9: 5 baari; 5,6 m³/h Lasergaasi tarbimine: 10 liitrit tunnis Lõikegaasid: Vajalik on hapnik, lämmastik ja suruõhk (kui kasutatakse lõikegaasina). Keskkonna- ja asukohanõuded Operatsiooniruumi temperatuur: +15 kuni +35 °C Ruumi kõrgus: Vähemalt 4 m Valgustus: Vähemalt 500 luksi Niiskus: Alla 75% (ilma kondensatsioonita) Vibratsioon: Peab olema vastupidav seismilisele kiirendusele alla 0,05 G (0,49 m/s²) amplituudiga alla 5 µm. Vundamendi kandevõime: ≥49 kN/m²
