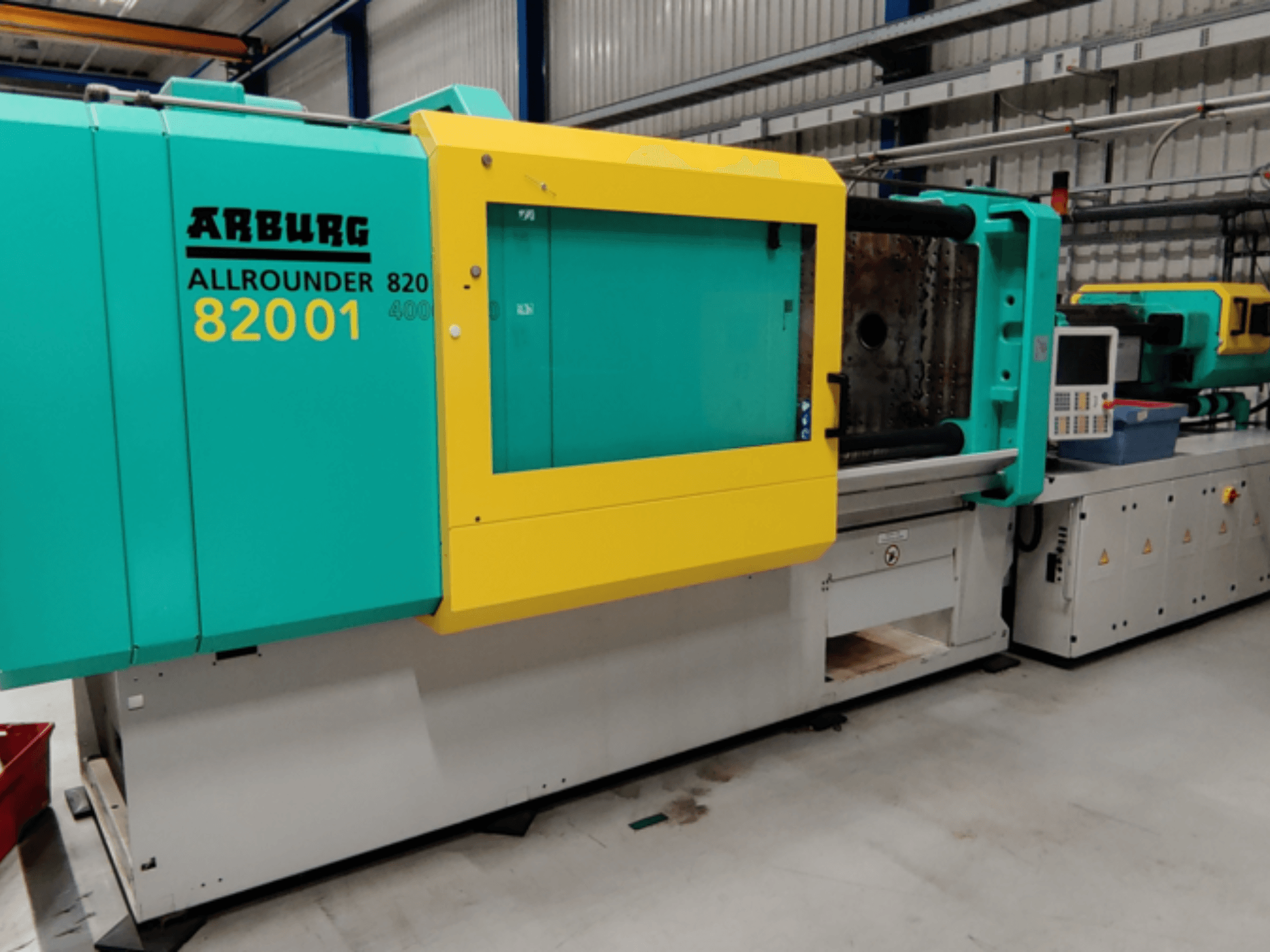

Arburg - 820 S 4000 - 2100DE-INJ-ARB-2016-00005

Kinnitusüksus

• Lukustusjõud (max.): 150 kN

• Avamisjõud (max.): 100 kN / suurenenud: 800 kN

• Avamishüpe (max.): 700 mm

• Vormi kõrgus (min.): 350 mm

• Plaatide vaheline kaugus (max.): 1050-1550 mm

• Vaba sidemete vahemaa: 820 × 820 mm

• Valuvormi paigaldusplaadid (laius × kõrgus): 1171 × 1171 mm

• Valuvormi poolkaal (max.): 4500 kg

• Väljatõukejõud (max.): 100 kN

• Ejektori löök (max.): 250 mm

Hüdraulika / ajam / muu

• Hüdraulika pumba võimsus: 55 kW

• Paigaldatud koguvõimsus:

  • 4000-2100: 88,9 kW

  • 4000-3200: 96,2 kW

• Värv: plastkattega konstruktsioon (helehall / mündiroheline / rapsikollane)

• Juhtimiskapid: Ohutusnorm DIN EN 60204

• Pistikupesa kombinatsioon: 1 Schuko + 1 Cekon

• Süstiku toiteallikas: 1 × 16 A

Süstiüksus

• Tõhus kruvi pikkus (L/D): 23/20/17,5 | 70/80/90 | 23/20/18

• Kruvi läbimõõt (mm): 60/65/70 | 80/90/100 | 60/65/70

• Teoreetiline löögimaht (max., cm³): 792/1078/1407 | 2513/3462/4240 | 1132/1608/2036

• Kuuli kaal (max., g PS): 293/384/1826 | 1255/1469/1860 | 820/1167/1477

• Sissepritserõhk (max., bar): 2500/2000/1530 | 2500/1500/1200 | 2500/2000/1530

• Sissepritse vooluhulk (max., cm³/s): 294/362/400 | 812/1030/1250 | 312/396/440

• Süstevooluhulk koos akumulaatoriga (max., cm³/s): 354/450/502 | 1188/1552/1964 | 375/475/528

• Vasturõhk positiivne/negatiivne (max., bar): 350/50 | 350/50 | 350/50

• Kruvi ümbermõõdukiirus (max., m/s): 0,38 | 0,28 | 0,28 | 0,28

• Kruvi pöördemoment (max., Nm): 2057/2247/2247 | 6757/80 | 2057/2247/2247

• Pihusti kontaktjõud (max.): 110 kN

• Pihusti löök (max.): 600 mm

• Küttetsoonid / küttevõimsus: 6 × 4500 + 3300 | 6 × 5500 + 4300

• Paigaldatud düüsiküte: 1000 W | 1250 W

Mõõtmed ja kaal (alusmasin)

• Vaba ruumi pikkus: 490 mm

• Elektriühendus (kaitsevarustus) mootor + küte: 250 A

• Elektriühendus (kaitsevarustus) mootor: 125 A

• Elektriühendus (kaitsevarustus) kütteseadmed: 50 / 63 A

Lisaseadmed

• SEPRO SR AXESS 30 S3 robot (2008)
