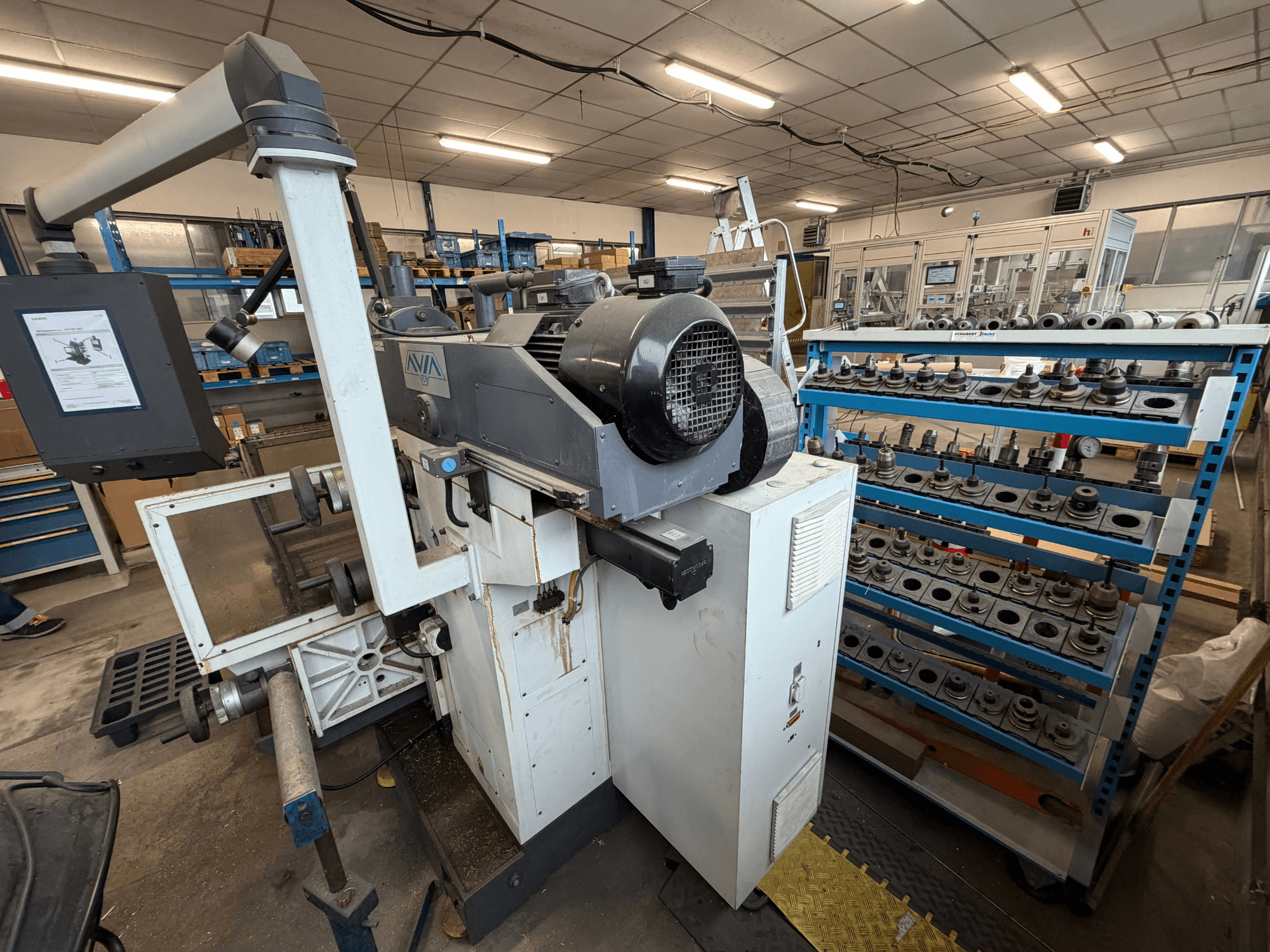

Avia FNX30NC universaalne töötlemiskeskus, esivaade, millel on näha juhtimispaneelid ja tööriistade hoiuala, taustal on näha komponente.

Aitäh külastuse eest

See masin müüdi hiljuti. Uurige sarnaseid saadaolevaid masinaid või saatke meile päring.

Vaata kõiki sarnaseid masinaid

Vaata sarnaseid masinaid

Avia FNX30NC

Fotogalerii

Avia - FNX30NCDE-MIL-AVI-2012-00001

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Sergi Guardia

+49 162 4027635

s.guardia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Kasutatud Avia FNX30NC müügil | gindumac.com

Kuva algkeeles

See 3-teljeline Avia FNX30NC on valmistatud 2012. aastal. Selle spindli maksimaalne pöörlemiskiirus on 3000 p/min ning masinasse mahuvad tööriistad, mille maksimaalne läbimõõt on 125 mm ja kaal 7 kg. Masinaga kaasas on ulatuslik tööriistakomplekt, mis on paigutatud sinisele mitmekorruselisele tööriistariiulile, masinaklamber ja töökoha kaitsekate. Kui soovite omandada kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge meie müügis oleva Avia FNX30NC universaalse töötlemiskeskuse ostmist. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

kaubamärk: Avia
aasta: 2012
MUDEL: FNX30NC
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Universaalne töötlemiskeskus
juhtseadme tootemark: HEIDENHAIN

Tehniline teave - Avia FNX30NC

Kontrollseade

Juhtimismärk: HEIDENHAIN
Juhtimismudel: TNC 320

Mõõtmed

Masina kõrgus: 1950 mm
Masina pikkus: 2700 mm
Masina kaal: 1700 kg
Masina laius: 2250 mm
Laua kandevõime: 200 kg

Liikumine

Telgede arv: 3
X-telje liikumine: 400 mm
Y-telje liikumine: 315 mm
Z-telje liikumine: 350 mm

Tehnilised andmed

Pöörleva jõud: 5.5 kW
Pöörlev kiirus: 3000 RPM
Koonuse suurus: SK 40

Lisainformatsioon

- Koguvõimsus: 9,0 kW

- Toitepinge: 3x 400 V vahelduvvool

- Juhtpinge: 24 V alalisvool

- Masina lampide pinge: 24 V alalisvool

- Sagedus: 50 Hz

- Nimetisvool: 20 A

- Fikseeritud nurgaga laua kinnitusala: 315 x 710 mm

- Fikseeritud nurgaga laua T-soonid: 5 / 14 x 63 mm

- Fikseeritud nurgaga laua kaal: 95 kg

- Fikseeritud nurgaga laua maksimaalne koormus: 200 kg

- Vertikaalse konsoollaua kinnitusala: 235 x 350 mm

- Vertikaalse konsoollaua T-soonid: 2 / 14 x (63/63) mm

- Tööriistahoidiku koonus: DIN 2080-40 (ISO 40)

- Spindli pöörlemiskiiruse vahemik: 50–3000 p/min (astmeteta reguleeritav)

- Spindlihülsi ava läbimõõt: Ø56H7 mm

- Vertikaalpea käsitsi juhitav liuguriliikumine: 80 mm

- Vertikaalpea pöördenurk: ±45°

- Vertikaalpea kaal: 85 kg

- Söötmiskiirus X, Y: kuni 5000 mm/min (pidevalt reguleeritav)

- Z-suunaline liikumiskiirus: kuni 2500 mm/min (jätkuvalt reguleeritav)

- Kiirliikumine X, Y: 6000 mm/min

- Kiirliikumine Z-teljel: 3000 mm/min

- Telgede mootorite pöördemoment X, Y: 4,5 Nm

- Telje mootori pöördemoment Z: 6,2 Nm

- Jahutusvedeliku pumba mootor: 0,2 kW

- Komplektis sisalduvad tarvikud / seadmed: sisaldab ulatuslikku tööriistakomplekti, mis on paigutatud sinisele mitmekorruselisele tööriistariiulile, masinaklemm, laastude ja pritsmete kaitsekate, jahutussüsteem ning kasutusjuhend.

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
