AXILE - V4AT-MIL-AXI-2019-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

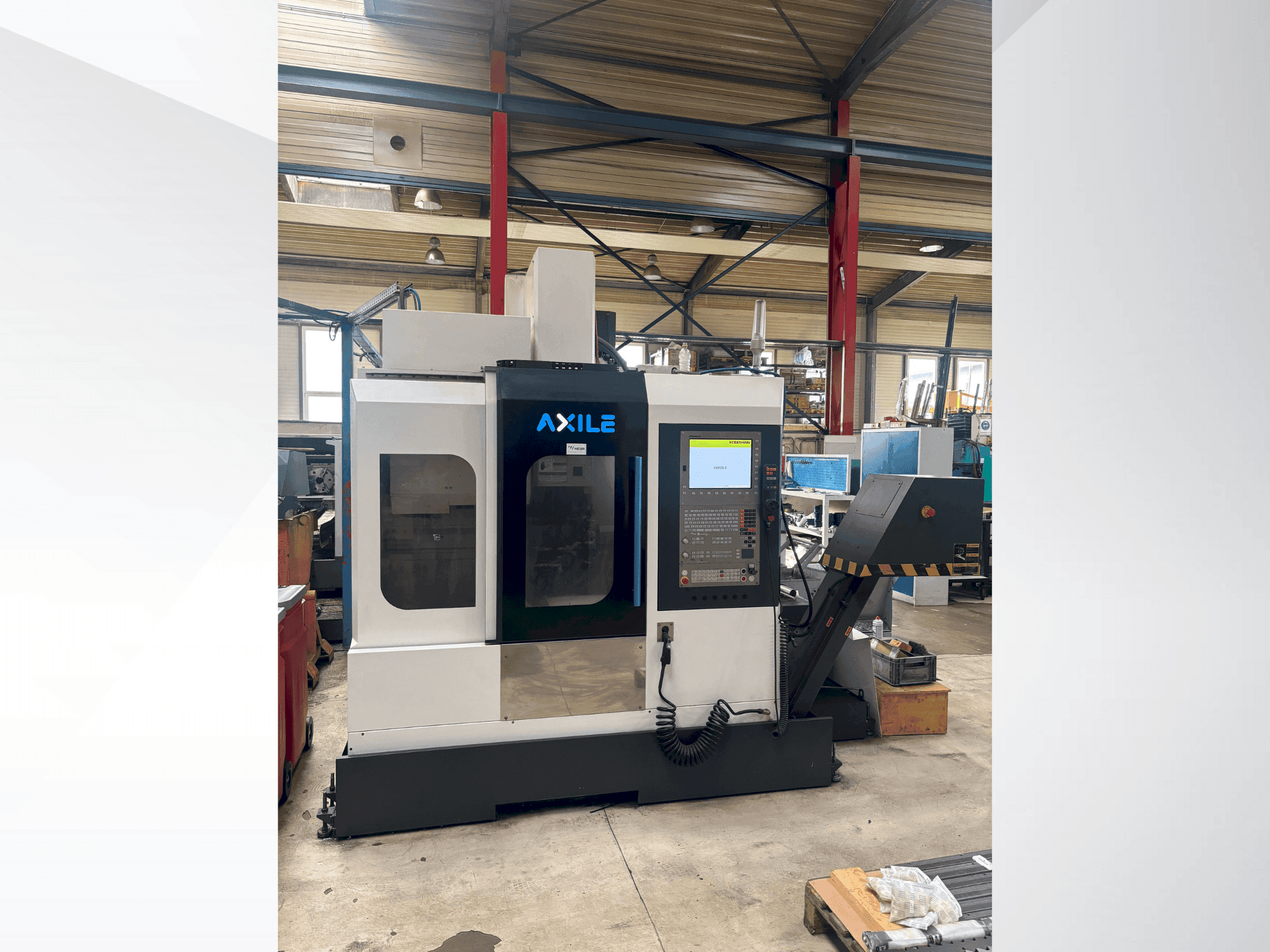

See 3-teljeline vertikaalne töötlemiskeskus AXILE V4 on valmistatud 2019. aastal. Sellel on 770 × 410 mm suurune tugev laud, mille maksimaalne kandevõime on 400 kg. Varustatud kiire ISO40 spindliga, mis suudab saavutada 12 000 pööret minutis, tagab see tõhusa mehaanilise töötlemise. Tööpingil on 30/32 tööriistavarrevahetaja ja kiire liikumiskiirus 36 m/min, mis suurendab tootlikkust. Kaaluge võimalust osta see AXILE V4 vertikaalne töötlemiskeskus. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: AXILE
- aasta: 2019
- MUDEL: V4
- tootmistunnid: 2975
- rakenduse tüüp: Freesimine
- Asukoht: Austria
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - AXILE V4
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: TNC 640
Mõõtmed
- Masina sügavus: 3195 mm
- Masina kõrgus: 2720 mm
- Masina kaal: 4350 kg
Liikumine
- X-telje liikumine: 600 mm
- Y-telje liikumine: 400 mm
- Z-telje liikumine: 450 mm
Lisainformatsioon
Täiendav varustus
- T-sooned: 16 × 100 mm (4 tk)
- Kiirus: Standard: 12000 p/min / Lisavarustus: 18000 p/min või 24000 p/min
- Mootori võimsus: Heidenhain: 10/12,5 kW / Siemens: 10,5/15,8 kW / Fanuc: 11/15 kW / valikuline: 20 kW
- Aksiaalse täpsuse kontroll (AAC) / spindli vibratsiooni jälgimine (SVS) / tööriistaotsa positsioneerimise kontroll (TPC)
- Standard: 30 või 32 tööriista / Valikuline: 40 tööriista
- Tööriistahoidik: BT / CAT / DIN 40 / HSK 63 / Vahetusaeg (tööriistalt tööriistale): 1,55 s (50 Hz) / 1,31 s (60 Hz)
- Tööriista maks. mõõtmed: Läbimõõt: Ø75 mm (Ø125 mm koos tühja kõrvalasuva sektsiooniga) / Pikkus: 300 mm / Kaal: 7 kg
- Tööriistavahetaja (ATC) tüüp: Käevahetus
- ISO40 reas spindl (12000 p/min, CTS-funktsiooniga) / Spindliõlijahuti / Tööriistavaheti (30/32 tööriista)
- Jahutusvedeliku paak (20 baari) / Kraapimislaastu konveier / Lineaarkooder kõigile 3 teljele / Tagasipesuseade / Loputuspüstol / Soojusvaheti / 4. telje ettevalmistamine (lülitusahel)
Masina eelised
Masina tehnilised eelised
- Laud: suurus: 770 × 410 mm / kõrgus: 820 mm / max koormus: 400 kg
- Täpsus: kordustäpsus (x/y/z): ±0,01 mm / positsioneerimistäpsus: 0,01 mm üle 300 mm / etteandekiirus (kiirliikumine): 36 m/min (x/y/z)
- Juhtrööpad: lineaarjuhikud (35 mm kuul) x: 300 mm kaugus / y: 620 mm / kaugus z: 400 mm / kaugus
- Telje ajam: kuulkruvid: Ø32 × p12 × c3 (x, y, z jaoks)
- Maksimaalne kandevõime: 160 kg (standard) / 200 kg (valikuline)
- Põrandapind: 3195 × 1910 mm
- Spindli keskpunktist z-telje kaitseni: 475 mm / spindli ninast lauani: 100–550 mm
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
