BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

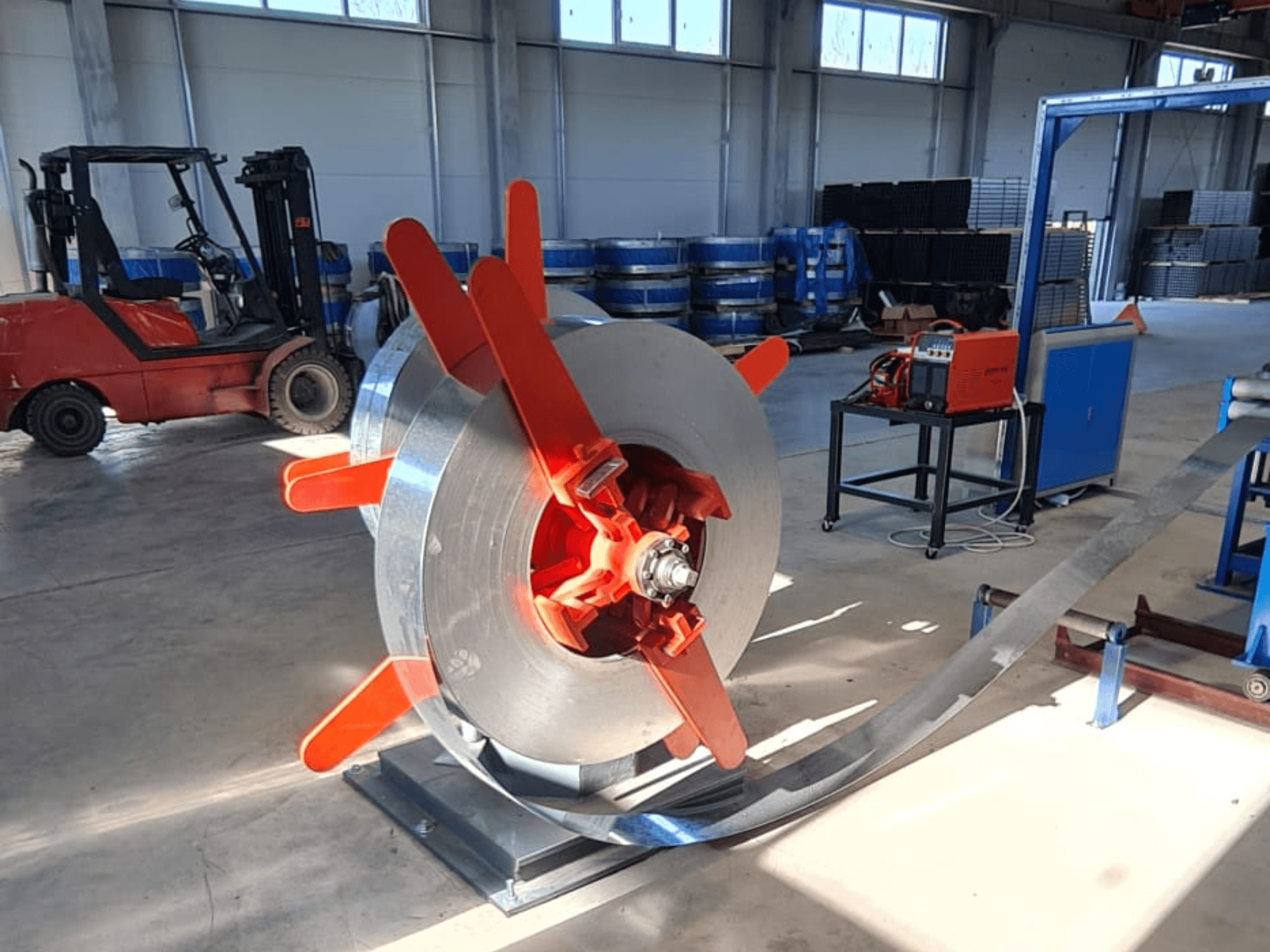

Kasutatud torude tootmisliin Tootja: Bazhou Wanxin Industrial and Trading Valmimisaasta: 2021 Torude tootmisliin koosneb järgmistest osadest: Kahe tööjaamaga rullilahtikerija Funktsioon: Kerib rullilt passiivsel viisil lahti. Konstruktsioon: kahejaamaline konstruktsioon 180° pööramisvõimalusega; käsitsi laiendatav. Eelised: kiire laadimine, lihtne ja mugav kasutamine. Hüdrauliline lõikur ja põikõmblusmasin Funktsioon: lõikab riba esi- ja tagaserva, tsentreerib riba ning õmbleb selle uuesti kokku. Ehitus: Käsitsi juhitav hüdrauliline lõikur koos tõstetavaga, eesmise ja tagumise surverulliga, eesmise ja tagumise tsentreerimisrulliga ning keevitusseadmega. Lõikamismeetod: Hüdrauliline lõikur Pressimismeetod: Kahe silindriga press Keevitusmeetod: Käsitsi keevitamine Rullide akumulaator Funktsioon: Keevitatud torude pideva tootmise tagamiseks on lõikuri ja põikkeevitusplatvormi järel paigaldatud ladustusseade. See söödab riba pidevalt edasi, samal ajal kui materjali valmistatakse ette laadimiseks, lahtikerimiseks, lõikamiseks ja keevitamiseks. Konstruktsioon: Raamkonstruktsioon, liikuvate ja fikseeritud raamidega (sh söötmisseade). Söötmise kiirus: maks. 120 m/min Hoiustamise kiirus: maks. 200 m/min Hoiustatava riba pikkus: 200–400 m Kinnitusrullide mootor: vahelduvvool 11 kW Vormimis- ja kalibreerimismasin Töökõrgus: +850 mm Võimsus: vahelduvvoolu/alalisvoolu mootor 160 kW, 1000–2000 p/min Reduktor: karastatud hammasrattad Paigutus: passiivne 5-rulliline sirgendaja, vertikaalsed rullid ribade etteandmiseks; vormimine 7 horisontaalse ja 8 vertikaalse rullistendi abil; suunamine, pressimine, servade eemaldamine, jahutamine ja kalibreerimine 6 horisontaalse ja 5 vertikaalse rullistendi abil; 1 ümmargune kalibreerimisstend. Ümmargune kalibreerimisstend: 1 komplekt silumiseseadet; 2 külge 8 rulliga, 4 rulliga külje kohta; Ø30 mm, 40Cr, karastatud, temperdatud ja kõvendatud. Horisontaalse rullistendi võll: Ø60 mm, laagri asend 55, materjal 40Cr Horisontaalse rulli pinnatöötlus: pinnakõvendamine, HRC 50–55 Laagri liugur: sepistatud teras 45# Vertikaalne rullivõll: Ø40 mm, materjal 40Cr, karastatud, temperdatud ja kõvendatud Vertikaalsed ja horisontaalsed rullid – aluse tüüp: portaaltüüpi, ava laius 120 mm, horisontaalse rullialuse kinnitust saab reguleerida tiguülekande abil Horisontaalsete ja vertikaalsete rullialuste materjal: keevitatud, millele järgneb vanandamiskuumutamine Reduktor: spiraalne kooniline hammasülekande Kinnitusrullide võll: Ø50 mm, 2 kinnitusrullid, reguleeritav käsitsi kruvivarre abil Juhikvõll: Ø40 mm Kärpimisnuga: 2 tk, üks töös, teine varuna Jahutuspaak Külmsaag Funktsioon: Külmsaag on üks ERW-valtsimisliini võtmetähtsusega masinaid. See suudab torusid kiirtootmise käigus eelnevalt määratud pikkuseks lõigata. Tüüp: KK-5-50 Torude läbimõõt: ümmargused torud Ø16–63,5 mm ning vastavad ruudu- ja ristkülikukujulised torud Lõikepikkus: mis tahes pikkus vahemikus 1–6 m Materjali paksus: 0,6–2,5 mm Saemootor: 11 kW vahelduvvoolumootor sagedusmuunduriga Söötemootor: 2,9 kW servomootor, Yaskawa Ajamimootor: 11 kW servomootor, Yaskawa Toitmisrežiim: servomootoriga mitmeastmeline kiirtoitmine Kiiruse järgimine: maks. 110 m/min Kinnitusjõud: pneumaatiline Saetera: Ø400 mm Saagimismooduli mudel: KK-80 Saagimislöök (hammaslatipikkus): 3 m Masina mõõtmed: 4500 × 1500 × 1300 mm Konveierirada, laud ja pakkimismasin Funktsioon: Valmistatud torud viiakse automaatselt rullilt lauale. Need pakendatakse lihtsa pakkimismasina abil kuusnurkseteks kimpudeks. Rullkonveieri pikkus: 16 m, 1 mootor YCT200-4A, 5,5 kW Märkus: Tehnilised andmed ja kirjeldused on üle võetud algsest tellimuse kinnitusest. Need on esitatud ainult teavitamise eesmärgil ega ole siduvad.
