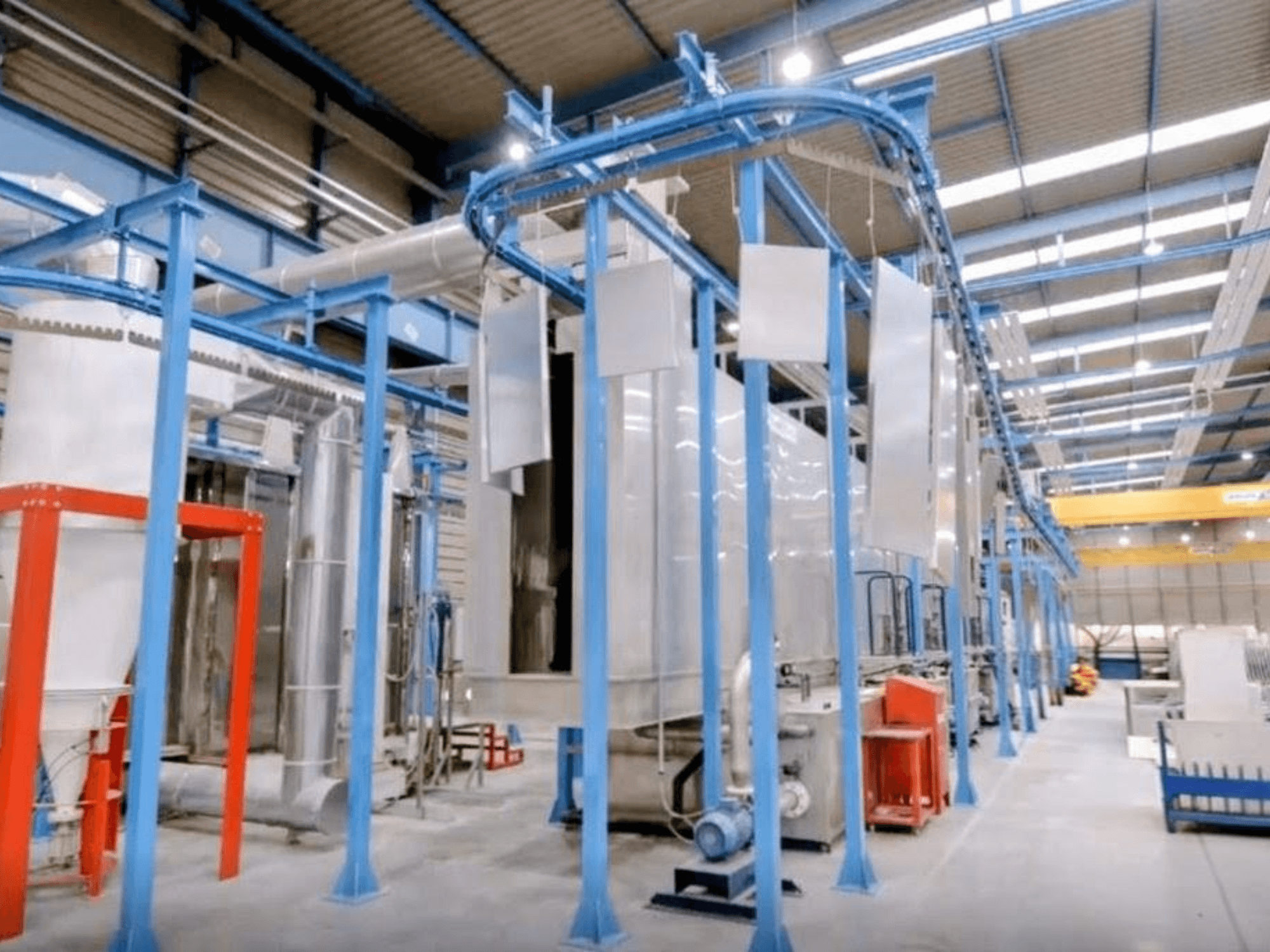

CABYCAL - lppES-OTH-CAB-2018-00001

• Konveier

  • Tüüp: õhukonveier (sagedusmuunduriga)

  • Kiiruse vahemik: 0,75–1,2 m/min (projekteeritud kiirus 0,75 m/min)

• Edasi-tagasi liikumise seadis (rakendustelg)

  • Maksimaalne vertikaalne liigutus: 2 200 mm (reguleeritav)

  • Vertikaalne kiirus: 0,14 kuni 0,6 m/s (reguleeritav)

  • Positsioneerimisliikumine: käsitsi reguleeritav

• Töödetailide mahutavus

  • Töödeldava detaili materjal: metall

  • Tööeseme maksimaalsed mõõtmed (P x L x K): 1 000 x 100 x 2 000 mm

  • Kinnitusava mõõtmed (L x K): 300 x 2 200 mm

  • Maksimaalne koormus: 35 kg 800 mm riputusrestile

  • Tootmisvõimsus: 56 riputust/tund kiirusel 0,75 m/min; 90 riputust/tund kiirusel 1,2 m/min

• Pulbervärvimissüsteem

  • Mark/mudel: Nordson Encore LT

  • Edasi-tagasi liikuvaid seadmeid: 2 elektroonilist edasi-tagasi liikuvaid seadmeid

  • Automaatpihustid: 4 automaatset pulberpihustit eraldi juhtimismoodulitega

  • Pulberkamber ja pulbri taaskasutus: kamber koos taaskasutustsükloniga ja absoluutfiltriga, millel on automaatne impulspuhastus

  • Õhukiirus avade juures: u. 0,5 m/s

• Liini komponendid ja soojusseadmed

  • Eeltöötlustunnel: 5-astmeline puhastustunnel keemiliste vannidega, aurueemaldusventilaator, eelnevad solenoidklapid

  • Kuivatusahi: gaasiküttega, sisemine soojusvaheti, 2x õhu ringlusventilaatorit, 2x õhukardina ventilaatorit

  • Kõvastamis- (polümerisatsiooni) ahju: gaasiküttega, sisemise soojusvahetiga, 2x õhu ringlusventilaatorit, 1x õhukardina ventilaator, 1x ülemine väljatõmbeventilaator

  • Ahju põletid: BALTUR (kood 17080010 / BTG 15 5060HZ)

  • Maksimaalne töötemperatuur: 180 °C

• Võrgud ja tehnilised nõuded

  • Elektriühendus: 400 VAC, 3-faasiline + nulljuht + maandus, 50 Hz

  • Koguvõimsus: 90 kW (võrgu nõue umbes 80 kW)

  • Elektritarbimine: ~80% (välja arvatud töötlemiskabiin)

  • Kütteaine: maagaas

  • Soojusvõimsus: kokku 520 kW (paigaldatud võimsus 650 kW / tarbimine soojuse taaskasutamisel ~420 kW)

  • Suruõhk: puhas, kuiv õhk rõhuga 6–8 bar (2x 1/2" ühendust + 1x 1" ühendus rakenduse jaoks)

  • Pöördosmoosvesi: 1-punktiline jaotus (TTS) rõhul 2–3 baari; ~600 l/h 2" sisselaske kaudu

  • Hoone nõuded: 4–5 katuseläbiviiku väljatõmbe korstnate jaoks; reovee kogumiskaev/kraav soovitatav eeltöötluse äravooluks

Lisaseadmed

• 1x käsitsi juhitav pulberpüstol integreeritud aluse juhtimismooduliga

• 1x täielik sõelumisseade koos 10 m pikkuse toitevoolikuga

• 1x 36 kg pulbermahuti

• 1x tagasivõtu venturi-pump
