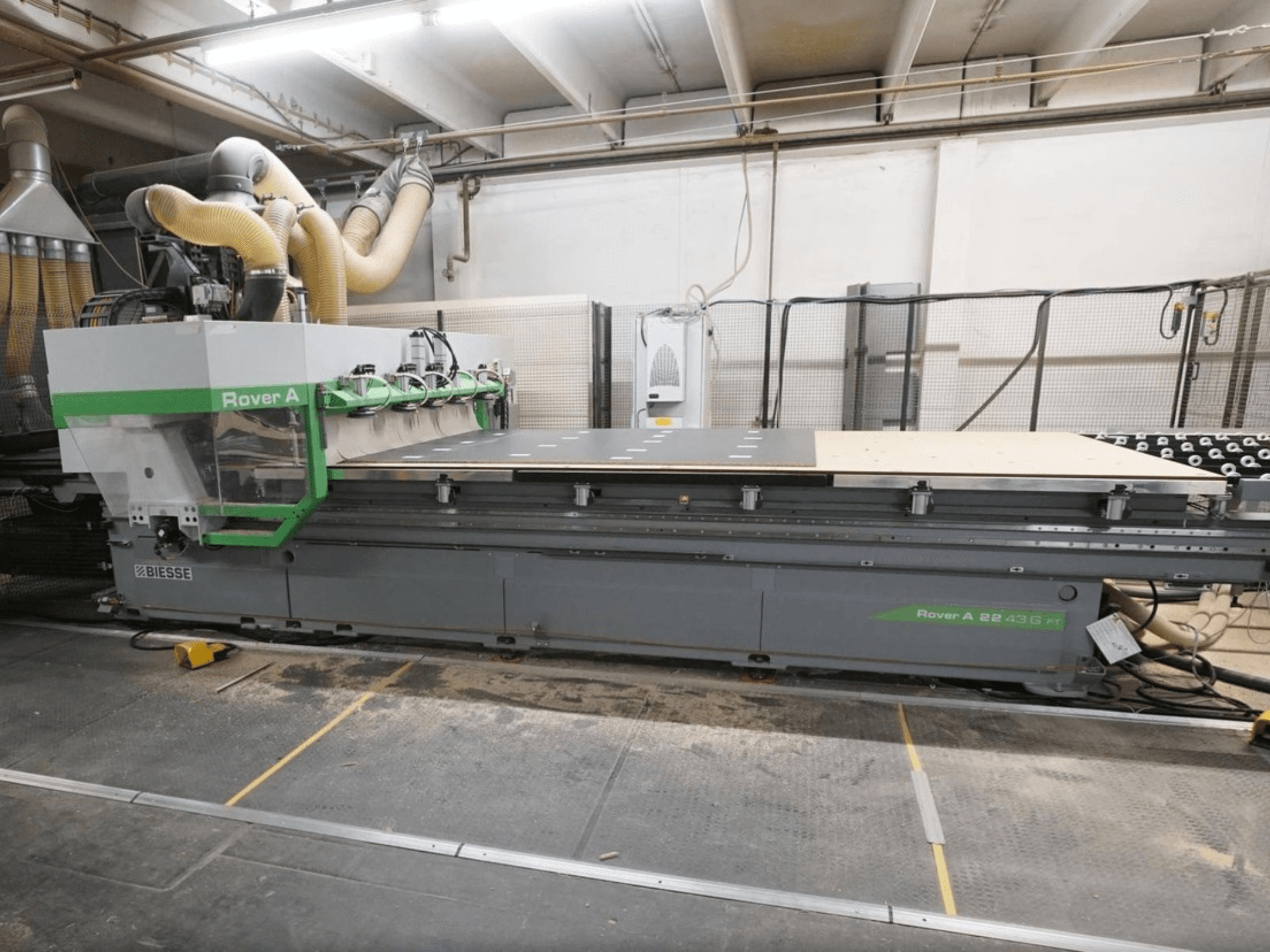

BIESSE - Rover A FT 2243 with WINSTORE 3D K1 Automatic Panel Storage SystemDE-CNC-BIE-2014-00001

Tehnilised andmed

• Tööpinda mõõtmed: 4 300 × 2 205 mm

• X-telje maksimaalne kiirus: 80 m/min

• Y-telje maksimaalne kiirus: 60 m/min

• Z-telje maksimaalne kiirus: 20 m/min

• Z-telje liikumisulatus (3-/4-teljeline versioon): 325 mm

• Z-telje liikumisulatus (5-teljeline versioon): 430 mm

• Maksimaalne töödeldava detaili vaba ruum Z-teljel: 170 mm

• Maksimaalne töödeldava detaili vaba ruum pühkimisvarrega: 120 mm

• X-/Y-telje ajam: hammaslat ja hammasratas

• Z-telje ajam: kuulkruvi

• Telgede juhikud: lineaarsed juhikud ringlevate kuullaagritega plokkidega

• Vaakumpumba võimsus: 300 m³/h sagedusel 50 Hz

• Vaakumsüsteem: 20 sõltumatut CNC-juhtimisega tsooni

• Tööväljad: 2

• Kinnituspiirkonnad: 2 X-suunas

• Pneumaatilised piirajad: 16

• Võrelaua samm: 30 mm

• Vaakumimooduli mõõtmed: 132 × 146 mm

• Vaakummoduli kõrgus: 29 mm

• Vaakum mooduli pöördenurk: 15°

• Õhkpadjalaua puhur: Jah

• Ühe paneeli maksimaalne paksus: 50 mm

• Ühe paneeli minimaalne paksus: 9 mm

• Mitme paneeli maksimaalne laadimispaksus: 20 mm

• Mitme paneeli maksimaalne mahalaadimispaksus: 60 mm

• Kaitseplaadi paksus: 8–25 mm

• Paneeli maksimaalne kaal: 200 kg

• Minimaalne laaditava paneeli suurus Y-suunas: 800 mm

• Mahalaadimiskonveieri pikkus: 4 800 mm

• Paneeli maksimaalne mahalaadimispikkus: 4 300 mm

5-teljeline töötlemisüksus

• Telgede arv: 5 interpolatsioonitelge

• Tööriista liides: HSK F63

• Jahutus: vedelikjahutus

• Võimsus S1: 11 kW / 15 HP kiirusel 12 000 p/min

• Võimsus S6: 13 kW / 17,4 HP kiirusel 12 000 p/min

• Spindli maksimaalne pöörlemiskiirus: 20 000 p/min

• C-telje pöörlemine: 360° pidev

• C-telje pöörlemiskiirus: 12,4 p/min

• B-telje positsioneerimisvahemik: ±100°

• B-telje kiirus: 12,4 p/min

• Spindli laagrid: keraamilised

• Ajamimootor: harjatu, digitaalselt juhitav

• Reduktor: harmooniline reduktor

• Määrimine: eluaegne määrimine

Puuripea

• Tüüp: BH 26 2L

• Tööriistade maksimaalne arv: 26

• Vertikaalsed puurvõllid: 16

• Vertikaalsete spindlite paigutus: 8 tolli X / 8 tolli Y

• Vertikaalsete spindlite samm: 32 mm

• Horisontaalsed puurvõllid: 4 kahe väljundiga

• Horisontaalsete spindlite telgede vahekaugus: 32 mm

• Soonestusketid: 2

• Soone saagide suunad: X / Y

• Soonestussaagi läbimõõt: 120 mm

• Maksimaalne soonte sügavus: 25 mm

• Mootori võimsus: 1,7 kW kiirusel 2 800 p/min / 3 kW kiirusel 6 000 p/min

• Maksimaalne puurimiskiirus: 6 000 p/min

Tööriistamagasin

• Tüüp: revolver-tööriistamagasin

• Mahutavus: 16 tööriista

• Tööriistade vahekaugus: 114 mm

• Tööriista maksimaalne läbimõõt täismagasiini korral: 110 mm

• Ühe tööriista maksimaalne kaal: 7,5 kg

• Tööriistade maksimaalne kogukaal: 55 kg

Automaatne laadimine / tühjendamine

• Laadimissuund: eest

• Materjali liikumissuund: paremalt vasakule

• Laadimis- ja tühjendussüsteem: tüüp B

• Imikupid: 5

• Automaatse laadimise võimsus: kuni 3 paneeli

• Pühkimisarm: Jah

• Automaatne laua puhastamine: Jah

• Laadimislaud: automaatne X/Y-joondamine

• Väljalastetranspordilint: mootoriga

• Konveieri juhtimine: CNC-juhtimisega

• Konveieri lõpu tuvastamine: fotokell

WINSTORE 3D

• Süsteem: WINSTORE 3D K1

• Süsteemi pikkus: 16 000 mm

• Tala pikkus: 8 000 mm

• Lisamoodulid: 3 000 / 6 000 / 8 000 mm

• Imiraami maksimaalne pikkus: 5 200 mm

• Ristkonveierid: lintkonveierid, 5 200 mm

• Paneelide käitlemine: töötlemata ja õhukesed paneelid

• Paneeli kaalu tuvastamine: koormusandur

• Paneeli minimaalne laius käitlemisvõimalus: 450 mm
