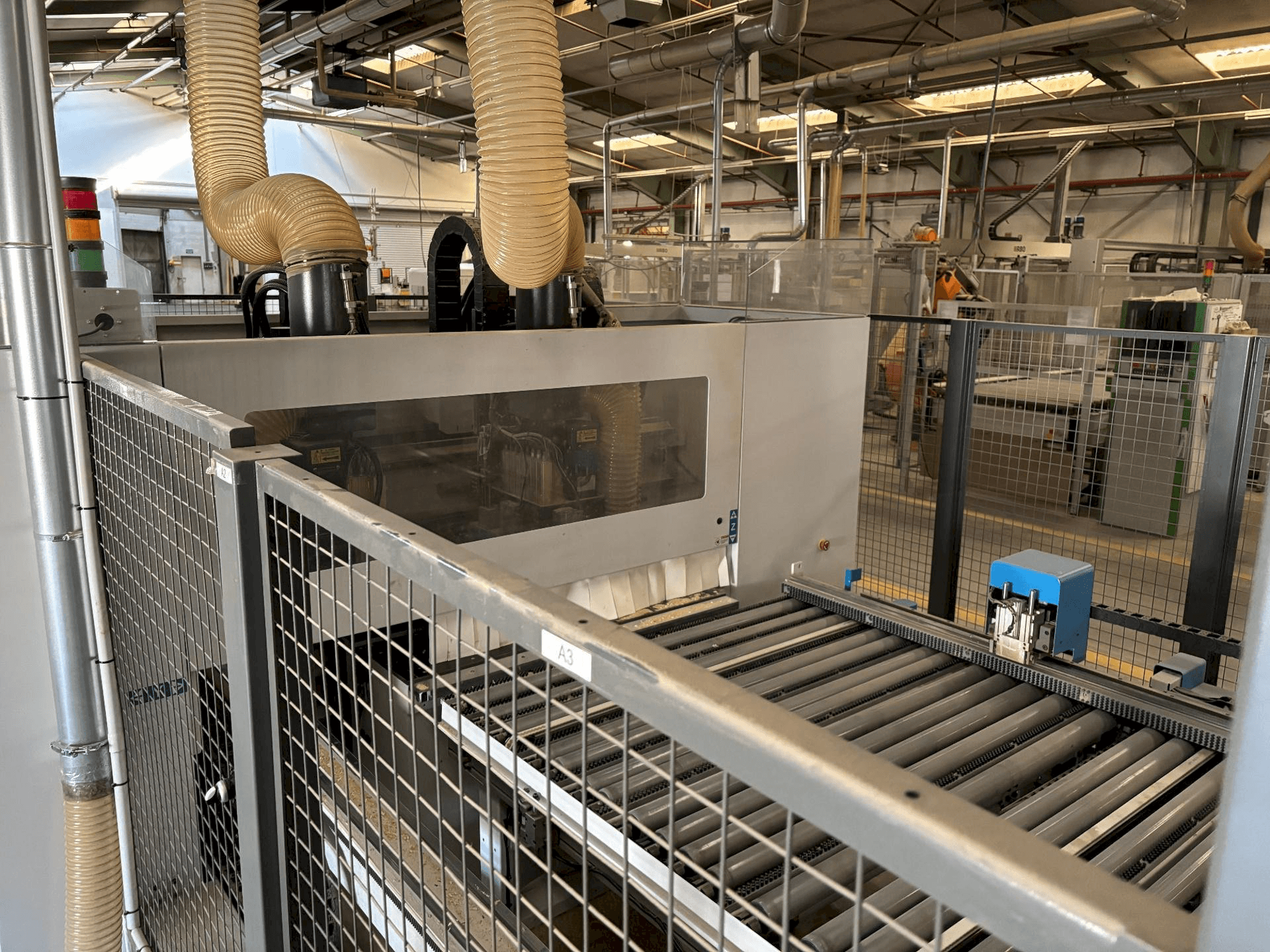

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

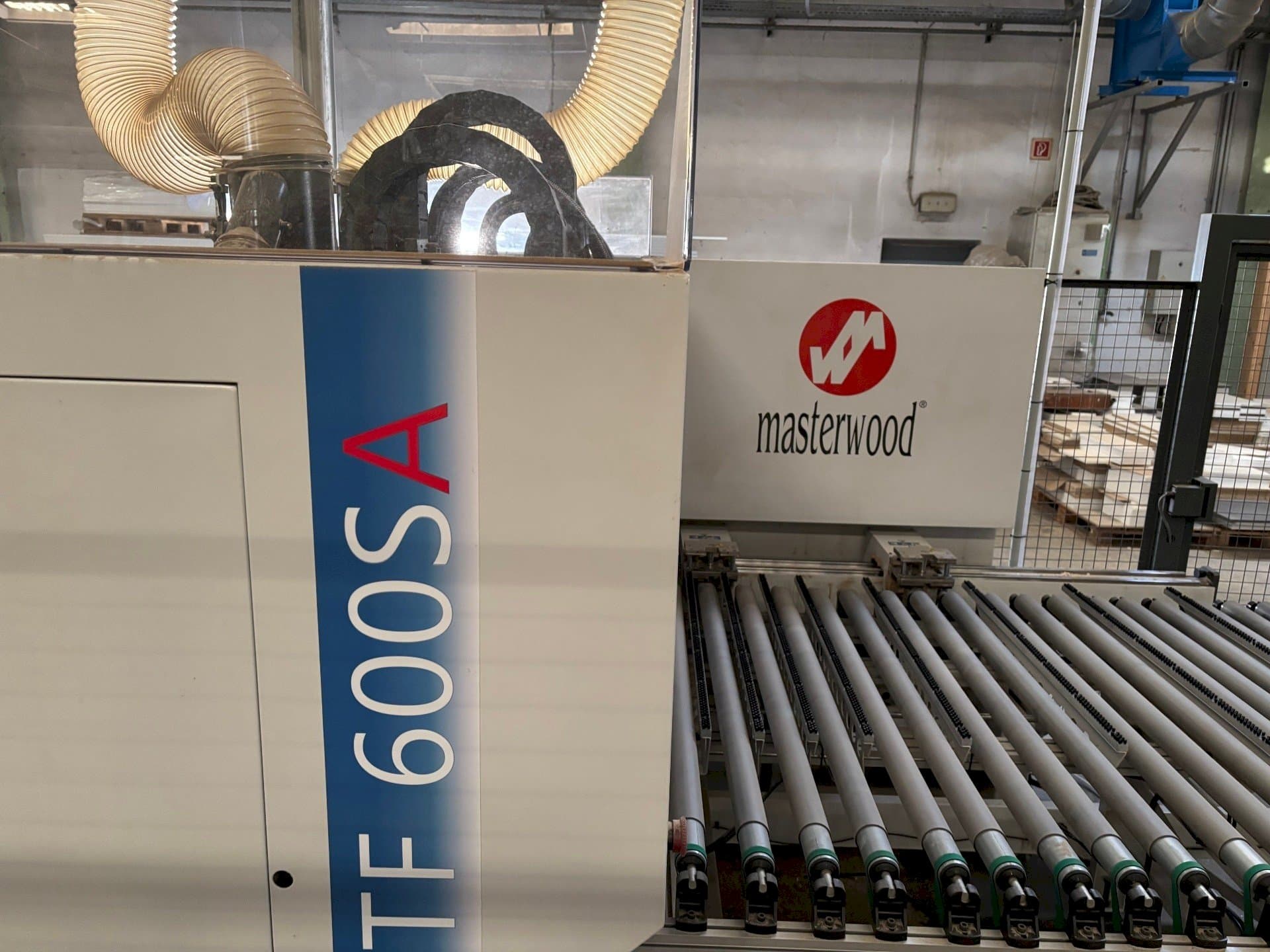

kasutatud töötlemiskeskus tootja: Masterwood tüüp: MasterDrill TF 600 SA Aasta: 2020 Töötlemiskeskusega TF 600 SA on võimalik töötleda järjestikku erineva suurusega paneele kõigilt kuuelt küljelt ilma katkestusteta. Töödeldavaid detaile liigutatakse X-teljel kahe sõltumatu haarduri abil. Haardurid on NC-juhtimisega ja toimivad ka viitepiirina detailide joondamiseks. Samuti on need varustatud seadmega, mis mõõdab automaatselt detaili paksust. Haardurite maksimaalne liikumiskiirus: 130 m/min. Tööeseme minimaalsed ja maksimaalsed mõõtmed: - Tööeseme paksus: 8–60 mm - Tööeseme pikkus: 400–2500 mm - Tööeseme laius: 400–950 mm Puuripead: - Puuripead on valmistatud ühest alumiiniumsulamist valatud detailist. Kaks puuripead töötlevad töödeldavat detaili ülalt, üks alt. Selline puuripeade paigutus teeb TF 600 SA-st mitmekülgse masina, millel on kõrge puurimisdünaamika. Ülemised puuripead: - Vertikaalsed puurid X-suunas: 7+7 - Vertikaalsed puurid Y-suunas: 5+5 - Horisontaalsed puurid X-suunas: 2x2 + 2+2 - Horisontaalsed puurid Y-suunas: 2+2 Alumine puuripea: - Vertikaalsed puurid: 3x3 Soone saag: - Ülemisele puuripeale piiriku lähedale paigaldatud soonte saag võimaldab soone lõikamist X-suunas (saeketera maksimaalne läbimõõt = 125 mm). Sooni saab lõigata minimaalselt 55 mm kuni maksimaalselt 850 mm. Freesispindel 2x3,5 kW: Tehnilised andmed: - Maksimaalne võimsus: 3,5 kW - Maksimaalne pöörlemiskiirus: 18 000 p/min - Parem-vasak pöörlemine - Juhtimine inverteriga - ER 25 tööriistahoidik - Õhujahutus Seadmete positsioneerimistäpsus on +/- 1/10 mm Töödetailide automaatne mahalaadimine: Motoriseeritud konveierlint andurjuhtimisega. CNC ja tarkvara: - Masina tööpinda juhib täielikult NC-süsteem, mis tagab paneelide pideva kinnituse kõigis tööasendites. Kõik liikumised toimuvad töödeldava detaili võimalikult laial toetuspinna ulatuses. Kinnitusseadmed aktiveeritakse vastavalt töötamisüksusele. Tööpink on varustatud NC-juhtimisega külgjoondajaga, mis tagab töödeldava paneeli täiusliku joondamise. Masterwork: - Masterwork võimaldab masinaoperaatoril programmeerida kiiresti ja lihtsalt. Tarkvara suudab importida kõige olulisemaid andmeformaate, nagu DCF ja XML. Master Drill: inimese ja masina vaheline liides tööoperatsioonide haldamiseks (hooldus/seadmed). Trepan: liides, mida operaator kasutab käsitsi ja seadmetega tehtavate toimingute jaoks. Vöötkoodilugeja: - Motoriseeritud rullkonveier töödeldavate detailide laadimiseks sisseveoossa. - Tarkvara „Palette CAM start“ seadmele Masterwood TF 600 SA - Automaatne vöötkoodilugeja sisseveoosas Märkus: Tehnilised andmed ja kirjeldused on kopeeritud algsest tellimuse kinnitusest. Andmed on esitatud ainult teavitamise eesmärgil ega ole siduvad.
