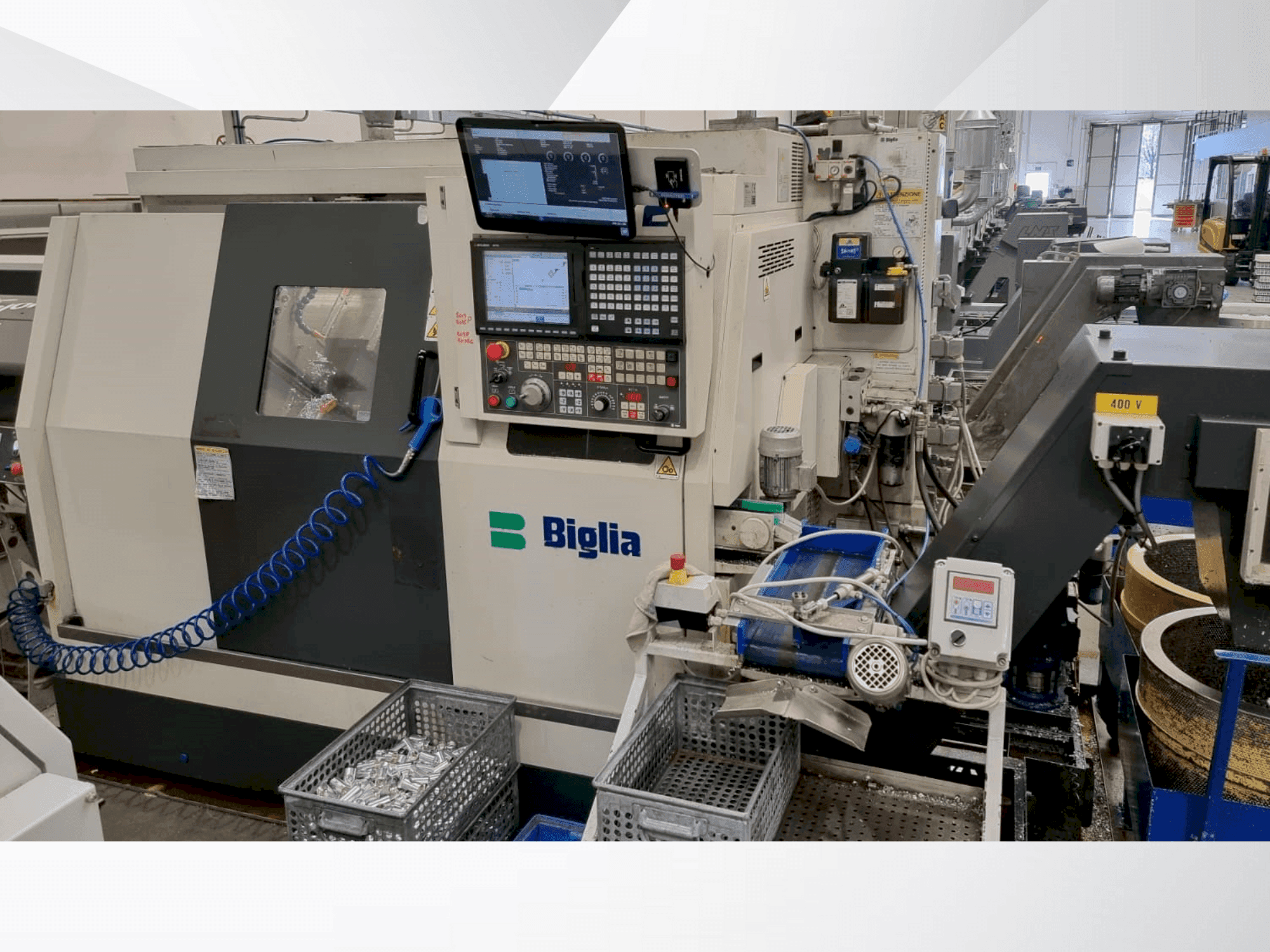

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Täiendav varustus

• Tööriistakandur / Revolver 1 8 tööriistakohaga / Tööriistasüsteem silindrilise varrega 25 x 48 mm / Revolver 2 6 tööriistapositsiooniga.
• Laastukonveier: Väljalaskekõrgus 650 mm / Hüdraulikasüsteem: Toitekiirus 19 l/min / Süsteemi rõhk 90 baari.
• Täitemaht 50 liitrit / Jahutusvedeliku süsteem: voolukiirus 40 l/min / süsteemi rõhk 4 baari / täitemaht 210 liitrit.
• Materjali etteandeseade: varda läbimõõt max 52 mm.
• Etteandekäik max 80 mm / Etteandejõud 3000 N / Sünkroniseeritud spindli väljatõukeseade: väljatõukekäik 40 mm.
• Hüdrauliline väljastus- ja loputusseade: Väljastuskäik 40 mm / Tagasipuurimisseade: Maks. 5 statsionaarset tööriista.
• Maks. 3 statsionaarset ja 2 käitatavat tööriista / Kiirus 6000 min-1. / Pöördemoment 8 Nm / Tööriista kinnitusava 25 mm.

Masina eelised

Masina tehnilised eelised

• X-telg: 85 mm (x₁-telg), 85 mm (x₂-telg), 170 mm (x₃-telg) / y-telg: 50 mm (+25/-25) (y₁-telg), 50 mm (+25/-25) (y₂-telg) / z-telg: 300 mm (z₁-telg), 300 mm (z₂-telg), 340 mm (z₃-telg).
• Hüdraulikasüsteem: paagi maht: 25 liitrit / mootori võimsus: 2,2 kw / maksimaalne rõhk: 40 baari.
• Määrimissüsteem: paagi maht: 3 liitrit / masin on ce-sertifitseeritud.
• Mootoriga tornülekanne: tööriista spindli mootori võimsus: 2,2 kw.
• Maksimaalne pöördemoment: 22 nm.
• Puurvarda läbimõõt: 20 mm.
• Revolvertornid: tööriistapost ühildub tööriistahoidikutega tüüp: biglia. / tööriistavarre mõõtmed: 16x16 mm. / puurvarda läbimõõt: 20 mm.

Lisainformatsioon

Võimsus: 40 kW, 70 A. Juhtpaneel: BIGLIA. Toiteallikas: 400V 50Hz. Töövahemik: Maksimaalne lati treimise läbimõõt: 36 mm. Lati läbipääsutoru läbimõõt: 37,5 mm. Peamine spindl: Maksimaalne kiirus: 7000 p/min. Spindli ninaääriku tüüp: 115 mm. Spindli ava: 46 mm. Kolme esimese laagri siseläbimõõt: 75 mm. Spindlimootori võimsus: 11 kW. Spindlimootori pidev võimsus: 7,5 kW. Püsiv võimsus alates: 1700 p/min. Maksimaalne pöördemoment: 62 Nm. Padruni sulgursilindri surveosa: 75 cm². Padruni sulgursilindri käik: 26 mm. Reguleeritav sulgemisjõud 5 kuni 30 baari. Maksimaalne kinnitusjõud: 2250 daN. Vastuspindl: Maksimaalne kiirus: 7000 p/min. Spindli ninaääriku tüüp: 115 mm. Spindli ava: 46 mm. Kolme esimese laagri siseläbimõõt: 75 mm. Spindlimootori võimsus: 11 kW. Spindlimootori pidev võimsus: 7,5 kW. Püsiv võimsus alates: 1700 p/min. Maksimaalne pöördemoment: 62 Nm. Padruni sulgursilindri surveosa: 75 cm². Padruni sulgursilindri käik: 26 mm. Reguleeritav sulgemisjõud 5 kuni 30 baari. Maksimaalne kinnitusjõud: 2250 daN. Ülemine ristliugur: Z₁-telg (pikisuunaline liugur): maksimaalne käik: 300 mm. Kruvi läbimõõt/samm: 25/10 mm. Maksimaalne kiirkiirus: 30 m/min. X₁-telg (ristisuunaline liugur): maksimaalne käik: 85 mm. Kruvi läbimõõt/samm: 25/10 mm. Maksimaalne kiirkiirus: 15 m/min. Y₁-telg (vertikaalne liugur): maksimaalne käik: 50 mm (+25/-25). Kruvi läbimõõt/samm: 25/5 mm. Maksimaalne kiirkiirus: 15 m/min. Alumine ristliugur: Z₂-telg (pikisuunaline liugur): maksimaalne käik: 300 mm. Kruvi läbimõõt/samm: 25/10 mm. Maksimaalne kiirkiirus: 30 m/min. X₂-telg (põiksuunaline liugur): maksimaalne käik: 85 mm. Kruvi läbimõõt/samm: 25/5 mm. Maksimaalne kiirkiirus: 15 m/min. Y₂-telg (vertikaalne liugur): maksimaalne käik: 50 mm (+25/-25). Kruvi läbimõõt/samm: 25/5 mm. Maksimaalne kiirkiirus: 15 m/min. Vastuspindli ristliugur: Z₃-telg (pikisuunaline liugur): maksimaalne käik: 340 mm. Kruvi läbimõõt/samm: 25/10 mm. Maksimaalne kiirkiirus: 30 m/min. X₃-telg (põiksuunaline liugur): maksimaalne käik: 170 mm (+85/-85). Kruvi läbimõõt: 25/5 mm. Maksimaalne kiirkiirus: 15 m/min.
