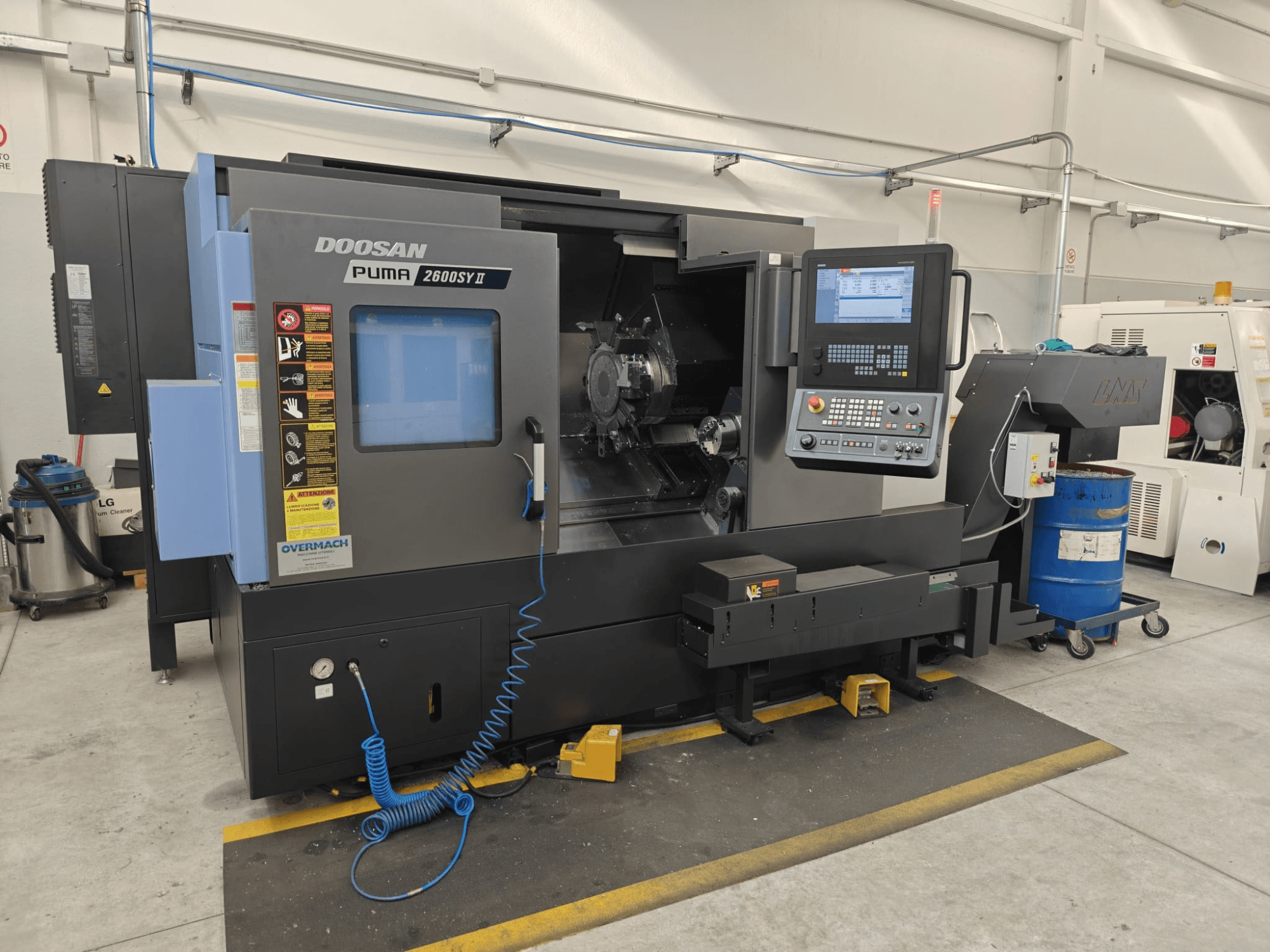

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Juhtitavad teljed: X, Z, Y, B, C1, C2

• Kaldpink: 30°

Liikumisulatus ja kiirliikumine

• B-telje (abispindli) liikumisulatus: 830 mm

• C1-telg: ±360°

• C2-telg: ±360°

• Kiirliikumine (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Põhispindel

• Spindli ots: ASA A2-8

• Hüdrauliline kinnitus: 254 mm, 3-lõuaga

• Maksimaalne pöördemoment: 730 Nm

• Spindli ava: 91 mm

• Tõmbetoru siseläbimõõt: 82 mm

• Integreeritud sisseehitatud spindlimootor

• C1 positsioneerimise täpsus: 0,001°

Abispindel

• Spindli ots: ASA A2-5

• Hüdrauliline padrun: 170 mm, 3-lõuaga

• Pöörlemiskiiruse vahemik: 60–6 000 p/min

• Mootori võimsus: 18,2 kW

• Maksimaalne pöördemoment: 220 Nm

• Spindli ava: 62 mm

• Tõmbetoru siseläbimõõt: 50 mm

• Sisseehitatud mootor

• C2 positsioneerimise eraldusvõime: 0,001°

• Detali väljutamise liigutus: 120 mm

Töötlemisvõimsus

• Maksimaalne pöördeulatus töölaua kohal: 780 mm

• Maksimaalne pöördeulatus esiuksest: 680 mm

• Maksimaalne pöördeulatus kelgu kohal: 630 mm

• Maksimaalne treimisdiameeter: 376 mm

• Maksimaalne treimispikkus keskpunktide vahel: 760 mm

• Peavõlli maksimaalne varraste läbimõõt: 81 mm

• Maksimaalne varraste läbimõõt, abispindel: 49 mm

• Keskpunktist kõrvalekalduv freesimisvõime (Y-telg): 105 mm (±52,5 mm)

• Tööeseme maksimaalne kaal konsoolil: 260 kg

• Maksimaalne töödeldava detaili kaal abispindli kasutamisel: 520 kg

Revolver ja ajamiga tööriistad

• Revolveri tüüp: BMT-65

• Revolveri indekseerimispositsioonid: 24

• Tööriistajaamad: 12 (kõik 12 ajamiga)

• Indekseerimisaeg: 0,15 / 0,65 sek

• Pöörlev tööriista mõõtmed: 25 × 25 mm

• Puurimistööriista läbimõõt: Ø50 mm / Ø32 mm

• Ajamiga tööriista pöörlemiskiirus: 50–5000 p/min

• Ajamiga tööriista võimsus: 4,1 / 7,79 kW

• Ajamiga tööriista maksimaalne pöördemoment: 79,8 Nm

• ER-32 võimsus: Ø3–20 mm

• Jäik keermestamine: Jah
