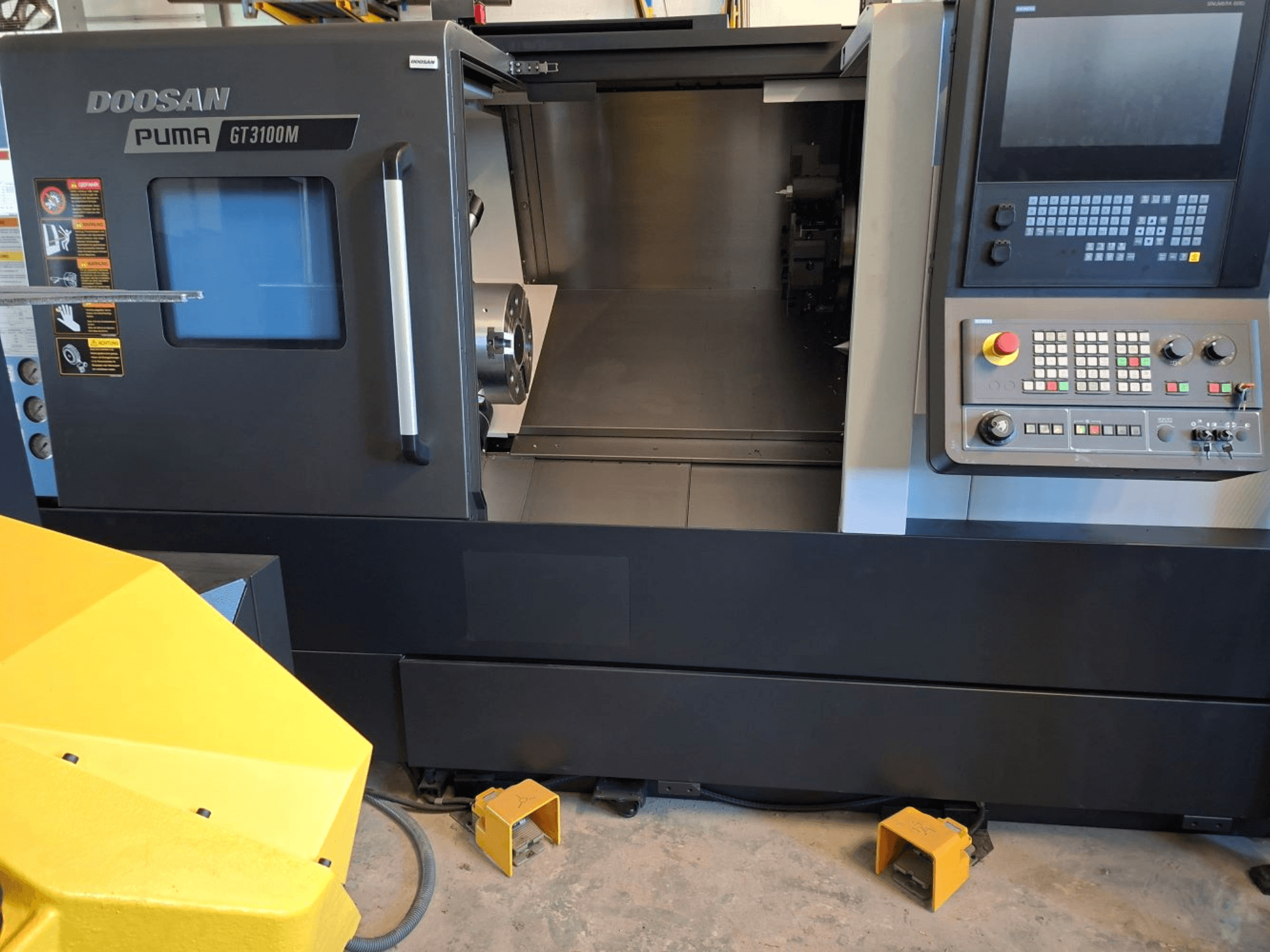

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

• Siemens S828D juhtimispuldi puuteekraan koos 15-tollise ShopTurn-ekraaniga

• 3-teljeline CNC horisontaalne treipink koos ajamiga ja sabapulgaga

• C-teljeline põhispindel: 360° eraldusvõime 0,001°

• C-telje kiirus: 200 p/min

• C-telje pöördemoment: umbes 1162 Nm

• Pöörde läbimõõt üle voodi: 720 mm

• Pöördumise läbimõõt üle ristliuguri: 590 mm

• Maksimaalne pöörlemise läbimõõt: 376 mm

• Maksimaalne pööramise pikkus: 725 mm

• Peaspindli puur: 115 mm

• Raua mahutavus: 103 mm

• Spindli nina: ASA A2-11

• Maksimaalne pöördemoment: umbes 1112 Nm

• X-telje kiirliikumine: 24 m/min

• Kiirliikumine Z-teljel: 30 m/min

• Söötmisjõud X-teljel: 9465 N

• Söötmisjõud Z-teljel: 17379 N

• Kolme lõuaga elektripingi läbimõõt: 305 mm pehmete lõugadega

• 12-kohaline tööriistatorn koos BMT65P tööriistahoidikutega

• Maksimaalne käitatava tööriista kiirus: 5000 pööret minutis

• Ajatava tööriista võimsus: umbes 7,7 kW

• Ajamiga tööriista pöördemoment: umbes 75 Nm

• Tailstock koos puuri läbimõõduga: 100 mm

• Puuraugutõmme: 100 mm

• Hüdrauliline kinnitus süsteem õõnes silindriga

• Monoblokeeritud malmist töölaud, Meehaniitkonstruktsioon

• 30° kallutatud voodi konstruktsioon

• Karastatud ja lihvitud juhtsiinid madala hõõrdumisega kattega

• Automaatne keskne määrimine

• Jahutusvedeliku süsteem: 7 baari rõhk

• Jahutusvedeliku mahutavus: umbes 235 liitrit

• Hüdrauliline paak: umbes 20 liitrit

• Täielik korpus koos tööala valgustusega

• Rauasöötja liides

• Õli skimmer

• Elektrooniline turvaklapp X- ja Z-telgede jaoks

• Elektriline ühendus: 400 V, 3-faasiline, 50 Hz

• Koguvõimsus: umbes 47 kVA

Lisavarustus

• VÕIMALIK: HALTER LoadAssistant Universal Big 70 (robot)

  • Haakeseadeldis Doosan Universal Big 70 jaoks

  • Pööramisjaam

  • Tooriku tugi

  • Alusplaat 23 mm / 175 mm Big 70

  • Masina liidesekarp
