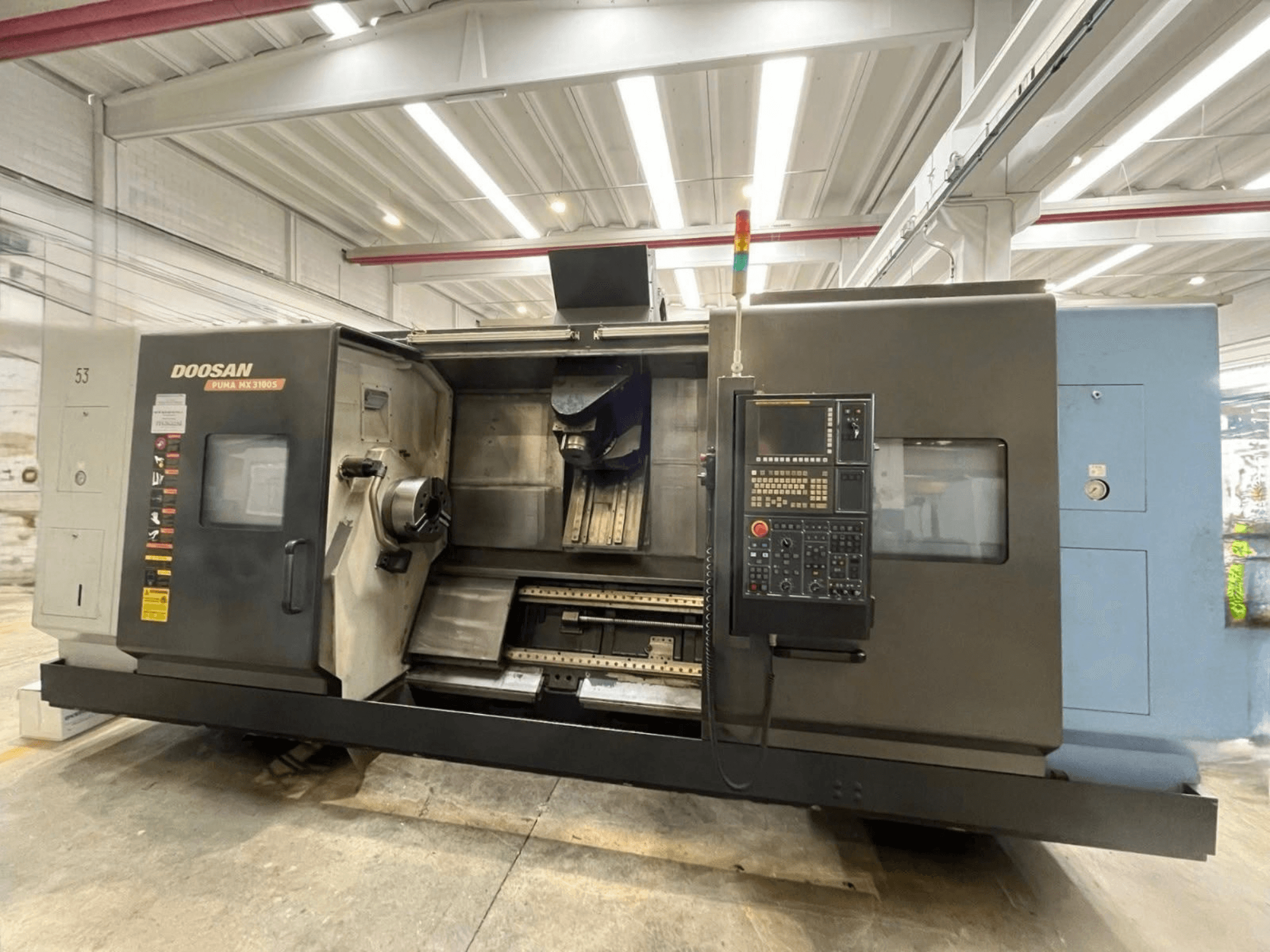

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Alus: Malmist, kõigil telgedel lineaarsed rulljuhikud

Vasakpoolne spindel (peaspindel)

• Spindli ots: ASA A2-11

• Padrun: hüdrauliline 3-lõuaga, Ø315 mm

• Maksimaalne kättesaadav võimsus alates: 238 p/min

• Maksimaalne pöördemoment: 1 003 / 1 203 Nm

• Sisseehitatud spindlimootor; esilaager Ø160 mm

• Spindli ava: 115 mm; tõmbetoru siseläbimõõt: 103 mm

• C1-positsioneerimine: pidev/interpoleeritud, eraldusvõime 0,001°, hüdrauliline spindli lukustus

Parempoolne spindel (abispindel)

• Spindli ots: ASA A2-8

• Padrun: hüdrauliline 3-lõuaga, Ø254 mm

• Pöörlemiskiirus: 40–4000 p/min

• Mootori võimsus (madal/kõrge elektrooniline vahemik): 15/22 kW | 22/26 kW

• Maksimaalne kättesaadav võimsus alates: 450 p/min

• Maksimaalne pöördemoment: 398 / 539 / 700 Nm

• Sisseehitatud spindlimootor; esilager Ø130 mm

• Spindli ava: 86 mm; tõmbetoru siseläbimõõt: 77 mm

• C2 positsioneerimine: pidev/interpoleeritud, eraldusvõime 0,001°, hüdrauliline spindli lukustus

Telgede liikumisulatus

• B (ülemise revolveripea pööre): 240° (±120°)

• A (parempoolse spindli nihutus): 1 550 mm

• C1/C2 (spindli pöörlemine): ±360°

Kiirliikumine / söödet kiirused

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• A-telg: 30 m/min

• B-telje pöörlemine: 42 p/min

• C1 / C2 teljed: 400 p/min

• X1/Z1 interpolatsiooni etteandmine: kuni 500 mm/pöörde kohta

Pööratav ülemine revolver / freesvõll

• B-telje ajamiga suunatav pea koos rullhammasnoka (RGC) süsteemiga

• Töötlemine kas vasakul või parempoolsel spindlil

• B-telje eraldusvõime: 0,001°; kuni 4-teljeline samaaegne töötlemine koos FANUC 31i-A-ga

• Hirthi mehaaniline lukustus: pea pöördenurk 5°; spindli pöördenurk mitme teraga tööriistade puhul 30°

• Spindli liides: Capto C6 (kahepunktiline)

• Pöörlemiskiirus: 60–12 000 p/min

• Mootori võimsus (madal/kõrge elektrooniline vahemik): 10/15/18,5 kW | 15/18,5/22 kW

• Maksimaalne kättesaadav võimsus alates: 1 500 rpm; maksimaalne pöördemoment: 64 / 96 / 118 Nm

• Sisseehitatud mootor; õhusensor tööriista kinnitamise kinnitamiseks

• Tsentraalne jahutussüsteem; jäik keermestamine

Automaatne tööriistavahetaja

• Tüüp: põrandale paigaldatav, kaheharuline; pikk Z-suunas liikuv tööriistakast

• Ajamid: servomootoriga tööriista vahetusvarras ja tööriistaketi pöörlemine

• Koonus: Capto C6

• Tööriista vahetusaeg: tööriistast tööriistani 1,8 s; laastust laastuni 10 s

• Tööriista maksimaalne läbimõõt: 130 mm (kõrval asuv tühja pesa) / 90 mm (kõrval asuv hõivatud pesa)

• Tööriista maksimaalne pikkus: 400 mm

Töötlemisvõimsus

• Maksimaalne pöördeulatus aluse kohal: 1 000 mm

• Maksimaalne pöördeulatus kelgu kohal: 700 mm

• Maksimaalne treimisdiameeter padrunist: 670 mm (ülemine pea 0° asendis) / 760 mm (ülemine pea kaldu)

• Maksimaalne treimispikkus keskpunktide vahel: 1 500 mm

• Spindlite otste vaheline maksimaalne kaugus: 1 540 mm

• Y-telje läbiva ava läbimõõt: Ø230 mm (±115 mm)

• Maksimaalne varraste läbimõõt: vasakul Ø102 mm; paremal Ø76 mm

• Tööeseme maksimaalne kaal ilma toetuseta: vasakul 400 kg; paremal 220 kg

Jahutusvedelik ja standardvarustus

• Kõrgsurve jahutusvedelik ülemise spindli kaudu: 12 bar

• Välisjahutusvedeliku rõhk ülemisele spindlile: 8 bar

• Jahutusvedeliku paagi maht: 580 liitrit

• Automaatne määrdesüsteem

• Tsentraliseeritud hüdraulikasüsteem koos kõrge efektiivsusega jahutiga

• Soojusvahetiga elektrijaotuskapis

• Tööala valgustus; 3-värviline häire-/olekulamp

• Paigaldusvarustus; CE-vastavusdeklaratsioon

FANUC 31i-A CNC omadused

• 10,4-tolline värviline LCD-ekraan; laiendatud klaviatuur

• Käsitsi programmeerimine Guide-i dialoogrežiimis

• Minimaalne programmeeritav samm: lineaarselt 0,001 mm; pöörlevalt 0,001°

• Elektrooniline käsiratas: statsionaarne ja kaasaskantav

• Tööriista kompenseerimine: 499 paari

• Püsiv pindkiirus; jäik keermestamine

• Polaar-/silindriline/spiraalne interpolatsioon; 3D-koordinaatide teisendus

• FANUC Custom Macro B; 10 tasandilist alamprogrammide pesastamist

• Programmi mälu: 512 KB; kuni 1 000 programmi

• Liidesed: RS-232C, mälukaardi pesa, Ethernet

• Vasaku ja parema spindli sünkroniseerimine

Lisaseadmed

• Laastutransportöör: liigendiga, väljastus paremale
