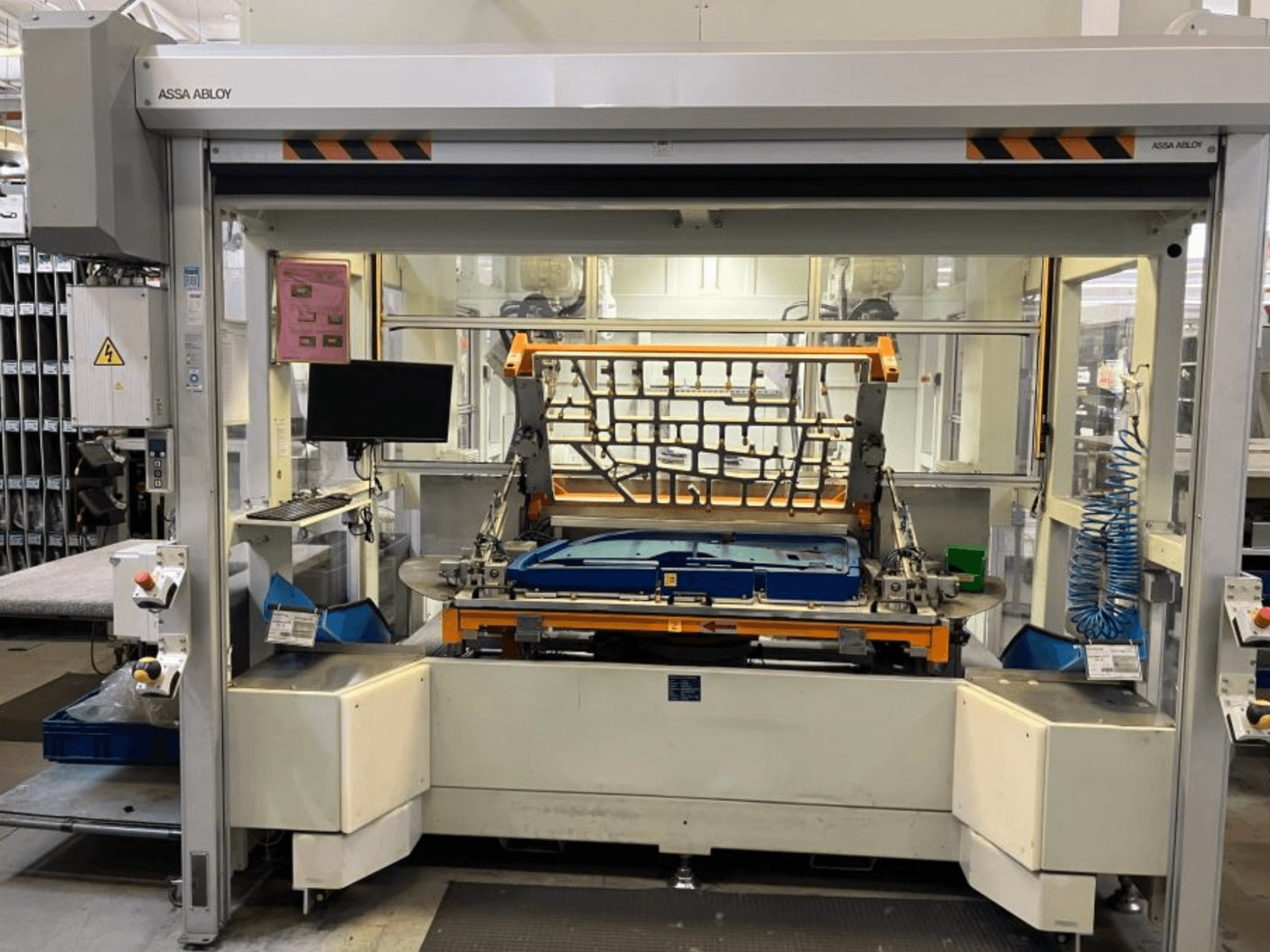

See ultraheli-keevitussüsteem on toodetud 2020. aastal. Süsteem on varustatud Siemensi juhtimismooduliga ning sisaldab kahte ABB IRB 2600 robotit, millest igaühe kandevõime on 20 kg. Seadme tsükli kestus on 262 sekundit. Kui soovite omandada kvaliteetseid ultraheli-keevitusvõimalusi, kaaluge meie müügis oleva AUDI TSV D5 TÜR robotkäe ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: CHANGO
- aasta: 2020
- MUDEL: AUDI TSV D5 TÜR
- tootmistunnid: 200
- rakenduse tüüp: Robootika
- Asukoht: Saksamaa
- seadme tüüp: Roboti käsi
- Saadaval alates: 19/10/2026
- juhtseadme tootemark: SIEMENS
Tehniline teave - CHANGO AUDI TSV D5 TÜR
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: S7-300 / S7-1500 PLC
Mõõtmed
- Masina kõrgus: 2600 mm
- Masina pikkus: 4800 mm
- Masina kaal: 5500 kg
- Masina laius: 2900 mm
Liikumine
- Telgede arv: 6
Tehnilised andmed
- Maksimaalne käsitletav kaal: 20 kg
- Maksimaalne ulatus: 1650 mm
Lisainformatsioon
CHANGO-seade
Ultraheli-keevitussüsteem
Juhtseadme tootja: Siemens
Juhtseadme mudel: S7-300 / S7-1500 PLC
Robotite arv: 2
Laadimis-/mahalaadimiskõrgus: 900 mm
Tsükli aeg: 262 s (ilma laadimise/mahalaadimiseta)
Nõutav tsükli aeg: 350 s
Pöördlaua pöördenurk: 180°
Keevituspunktide arv: 85
Pinnakeevituspunktid: 10
Tappide kinnituspunktid: 71
Ribide kinnituspunktid: 4
Sonotroode roboti kohta: 3
Sonotroodi vahetusaeg: 10 s
Keevitusaeg ühe punkti kohta: 5 s
Ultraheligeneraatori tootja: Herrmann
Generaatori võimsus: 1 kW
Ultrahelisagedus: 35 kHz
Muunduri sagedus: 35 kHz
Robotid kaasa arvatud
Tootja: ABB
Mudel: IRB 2600-20/1,65
Kogus: 2
Kandevõime: 20 kg
Telgede arv: 6 (ühe roboti kohta)
Maksimaalne ulatus: 1650 mm
Roboti kaal: 272 kg
Robotite juhtseade: ABB robotijuhtseade
Lisavarustus
Pöörlev indekseerimislaud
2 kinnitusseadet (PU + messingist sisestused)
Herrmanni ultraheligeneraatorid (2x)
Herrmanni muundurid (6 tk)
Sonotroodi sisemine jahutus
Kiirvahetusmehhanism
Pneumaatilised komponendid (Festo)
Lineaarjuhikud (ABBA / HIWIN)
Omron / Schneideri elektrilised komponendid
Elektriline juhtimiskapp
Siemensi TP1200 puutetundlik ekraan
Heitgaasisüsteem
Elektriline ruloo
Ohutusvalgusbarjäär (SICK / Leuze)
Pilzi ohutuslüliti
Õhutsilindrid
Asendiandurid
Manomeeter
Hooldusuks
Masina raam
Reguleeritavad jalatoed
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
