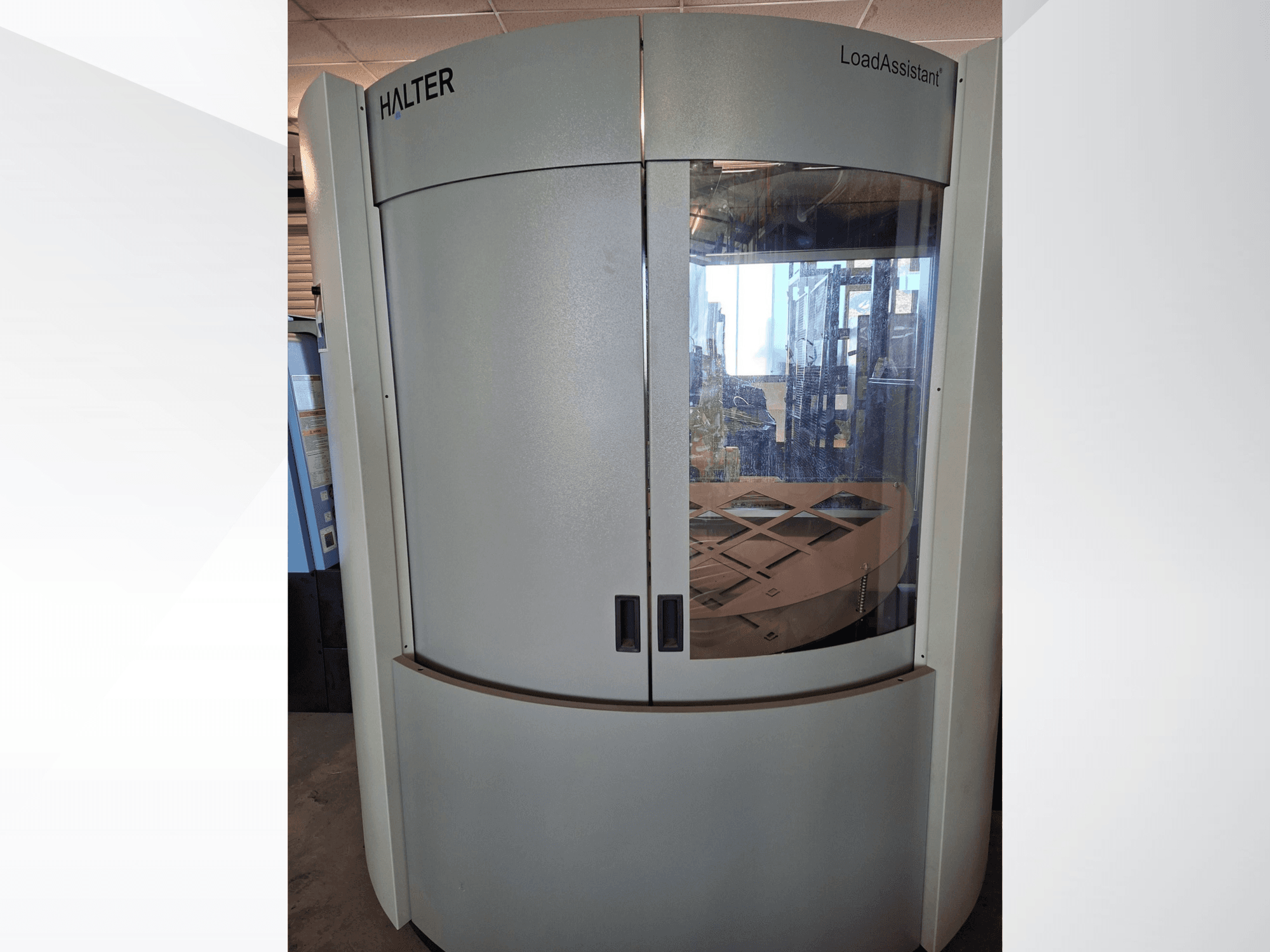

HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

HALTER LoadAssistant Universal Big 70 (2022)

• Juhtseadme tootja: HALTER

• Juhtseadme mudel: SmartControl

• Puutetundlik ekraan: 21 tolli

• Programmeerimine: graafiliselt toetatud programmeerimine (12 sammu)

• CNC-masinate arv: kuni 4

• Roboti liides: CNC-masinate standardliides

• Toitepinge: 400 V

• Maksimaalne vool: 16 A / 32 A

• Nõutav õhurõhk: 6,5 bar

• Pöörlev laadimislaud: Jah

• Laadimislaua maksimaalne kandevõime: 3000 kg

Töödeldava detaili läbimõõt:

• Töödeldava detaili läbimõõt: 10–300 mm

• Tööeseme minimaalne suurus (P × L): 10 × 10 mm

• Tööeseme maksimaalne suurus (P × L): 300 × 300 mm

• Roboti kandevõime: 35 kg / 70 kg

• Laadimislaua maksimaalne kogukaal: 3000 kg

• Töödeldavate detailide maksimaalne arv (10–35 mm): 206

• Töödetailide maksimaalne arv (23–55 mm): 112

• Töödeldavate detailide maksimaalne arv (23–85 mm): 62

• Töödetailide maksimaalne arv (23–115 mm): 46

• Töödetailide maksimaalne arv (23–175 mm): 28

• Töödetailide maksimaalne arv (23–195 mm): 24

• Töödeldavate detailide maksimaalne arv (23–300 mm): 18

Võlli kandevõime:

• Töödeldava detaili läbimõõt: 10–40 mm / 10–80 mm

• Tööeseme miinimumsuurus (P × L): 10 × 10 mm

• Tööeseme maksimaalne suurus (P × L): 40 × 40 mm / 80 × 80 mm

• Tööeseme pikkus: 300–600 mm

Paigaldatud lisavarustus:

• Universaalne suur pööramisklemm 70

• Pööramisjaam

• Seisundi märgutuli

• Ristpaneel 23–175 mm Big

• Masina liidesekast

• Masina ühenduskaablite komplekt

• Täieliku masina CE-sertifikaat

FANUC-i robotkäega:

• Tootja: FANUC

• Mudel: M-710iC/70

• Roboti tüüp: tööstusrobot

• Telgede arv: 6

• Maksimaalne kandevõime: 70 kg
