CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

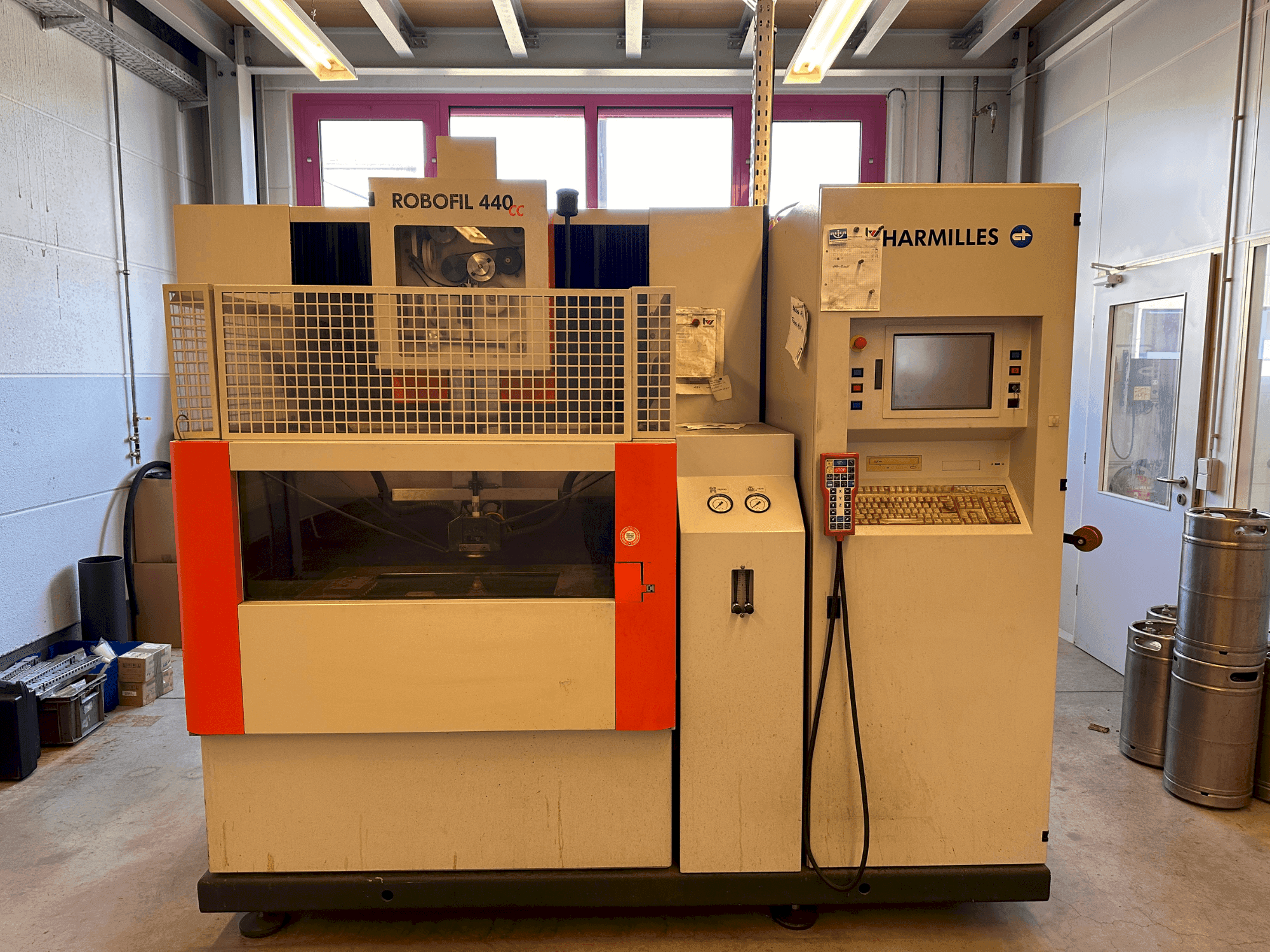

See 3-teljeline CHARMILLES Robofil 440 CC toodeti 2007. aastal ja sellel on vastupidav disain, mille kogukaal dielektrikuga täidetuna on 4450 kg. See suudab käsitseda kuni 1500 kg kaaluvaid toorikuid, mille maksimaalsed mõõtmed on 1200 x 700 x 400 mm. See masin sobib ideaalselt täppistraadiga elektroforeesiprotsesside jaoks ning pakub terviklikku juhtimissüsteemi ja 12-tollist TFT-ekraani. Kui otsite kvaliteetseid elektroforeesivõimalusi, kaaluge meie müügil olevat CHARMILLES Robofil 440 CC masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: CHARMILLES
- aasta: 2007
- MUDEL: Robofil 440 CC
- rakenduse tüüp: EDM
- Asukoht: Saksamaa
- seadme tüüp: Traadi freespinklermasin
- saadavus: Kohe
Tehniline teave - CHARMILLES Robofil 440 CC
Üldandmed
- Mõõtmislaius: 2810 mm
- Mõõtmissügavus: 2600 mm
- Mõõtmiskõrgus: 2080 mm
- Masina kaal: 4450 kg
Põhiajam
- Telgede arv: 3
Liikumine
- X-TELG Liikumine: 550 mm
- Y-TELG Liikumine: 350 mm
- Z-TELG Liikumine: 400 mm
Toorik
- Toorik x: 1200 mm
- Toorik y: 400 mm
- Toorik z: 700 mm
- Tooriku kaal: 1500 kg
Surveüksus
- Injektsioonirõhk: 2/4/8/13 bar
Lisainformatsioon
- Masina tehnilised eelised:
- - Dielektriline kogumaht: 1200 l
- - Min/max dielektriline paksus: 0/435 mm
- - Standardsed traadijuhikud: 0,25 mm
- - Kolmefaasiline sisendpinge: 400 v
- - Võrgusagedus (2 versiooni): 50 või 60 hz
- - Võimsustegur: 0,8
- - Paigaldatud koguvõimsus: 10 kva
- - Lubatud kõikumised: ±10%
- - Lubatud mikrokatkestused: 4 ms
- - Suruõhuvarustus: 6–7 baari
- - Juhtseade Numbriline juhtimine TFT 12"/ Kogu süsteemi mõõtmed (LxSxK) mm 2600x2810x2240/ Süsteemi kogukaal ilma dielektrikuta kg 3300/ Süsteemi kogukaal dielektrikuga kg 4450/ Tööpiirkond/ Tooriku maksimaalsed mõõtmed mm 1200x700x400 Tooriku maksimaalne kaal kg 1500/ Min/max dielektriku paksus mm 0/200/ Suruõhuvarustus/ Rõhk bar 6…7 bar/ Minimaalne voolukiirus l/min 150/ Teljed/ Liikumine X, Y, Z mm 550x350x400/ Liikumine U, V mm 550/350/ Koonusnurk / kõrgus °/mm ±30/400/ Mõõtmise lahutusvõime X, Y, U, V, Z µm 0,05/ Telgede liikumiskiirus mm/min 0…3000/ Telgede X, Y, U, V, Z kokkupõrkekaitse/ Dielektrik/ Tüüp Deioniseeritud vesi/ Dielektrilise materjali kogumaht L 1200/ Filtrikassetid 4/ Deionisatsioonipudelid 1/ Deionisatsioonivaigu kogumaht L 20/ Elektrood / Traat/ Standardsed traadijuhikud mm Φ 0,25/ Programmeeritav traadi tõmbetugevus daN 0,3…2,5/ Programmeeritav traadi lahtikerimise kiirus m/min 0,5…15/ Automaatne traadi keermestamine mm Φ 0,1/0,2/0,25/0,3/ Automaatne traadi uuesti keermestamine mm Φ 0,2/0,25/0,3/ Minimaalne juhtaugu läbimõõt automaatseks keermestamiseks/ mm Φ 0,8/ Maksimaalne kõrgus automaatseks keermestamiseks 0,25 mm traadiga/mm 220/ Lubatud traadipoolide kaalud ja tüübid kg vastavalt DIN standarditele: 1,6 (K100) – 8 (K160)/ vastavalt JIS standarditele: 3 (P3) – 5 (P5)/ Elektrikapp/ Kolmefaasiline sisendpinge V 400/ Võrgusagedus (2 versiooni) Hz 50 või 60/ Lubatud kõikumised ±10%/ Kogu paigaldatud võimsus: 10 kVA/ Lubatud mikrokatkestused millisekundites: 13,5 A/ Võimsustegur: 0,8/ Ekraan: 12" TFT/ Saadaval olevad standardkeeled: prantsuse, inglise, saksa, itaalia, hispaania/ Kasutaja mälumaht: 6 GB/ Operatsioonisüsteem: Windows XP SP2/ CD-ROM/ Etherneti port, USB/ Paralleelport/ Kaugjuhtimispult/ Tähtnumbriline klaviatuur: PC/ Lubatud ümbritseva keskkonna tingimused/ Optimaalse täpsuse temperatuur: 20±1°C/ Optimaalse seadme temperatuur: 15…30°C/ Lubatud suhteline õhuniiskus: 40…80%/ Masina maksimaalne müratase: 76 dB(A)/ Termilise stabiliseerumise aeg: 3 h/ Elektriseadmete kaitseklass: IP 43
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
