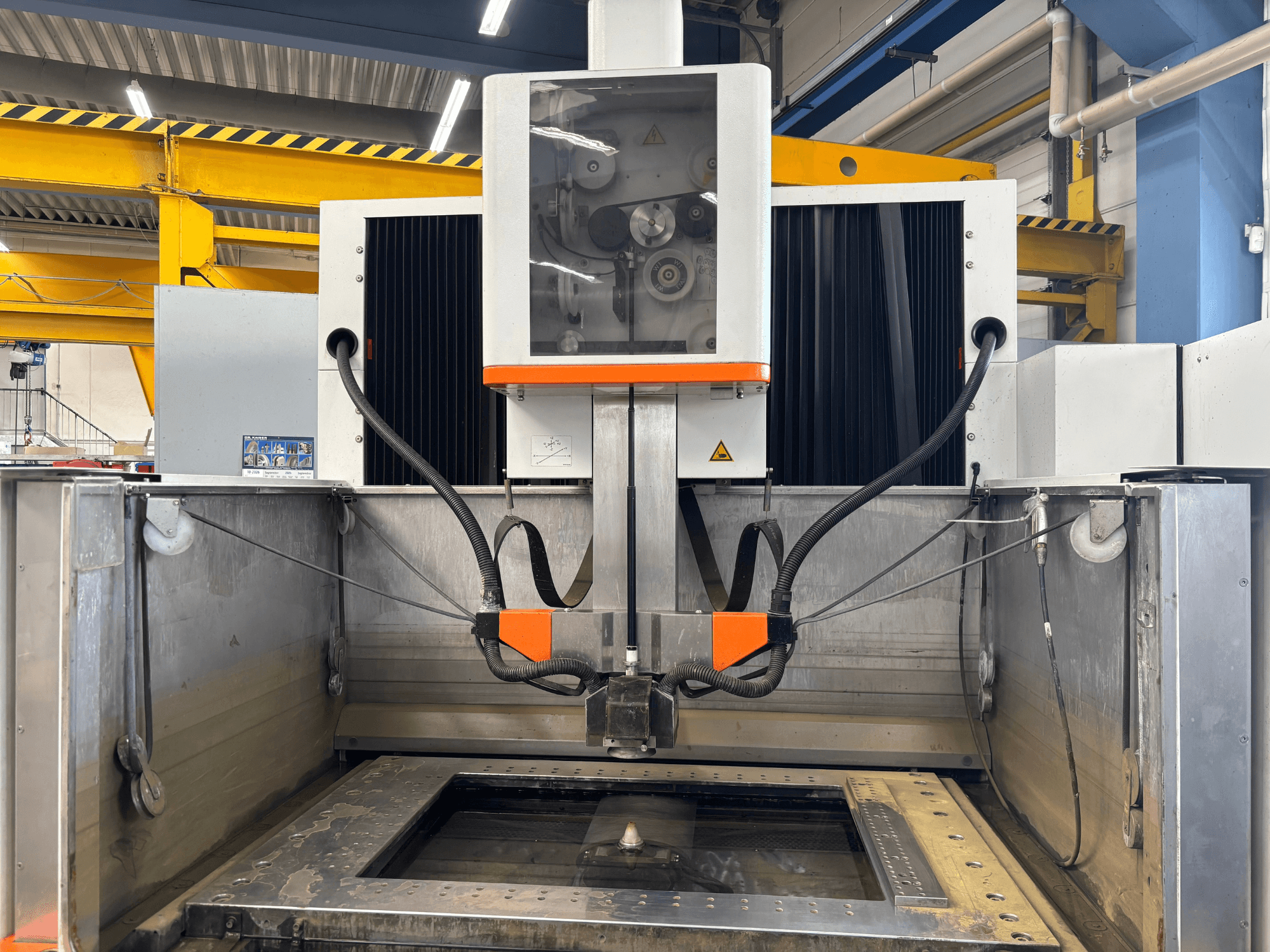

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Üldmõõtmed (pikkus x laius x kõrgus): 2670 x 2870 x 2645 mm

- Kogukaal ilma dielektrikuta: 6300 kg

- Kogukaal dielektrikuga: 8040 kg

- Maksimaalne müratase: 76 dB

- Lükanduks: Jah

- Töölaua mõõtmed: 1240 x 800 mm

- Tööeseme maksimaalsed mõõtmed: 1450 x 900 x 510 mm

- Tööeseme maksimaalne kaal: 3000 kg

- Maksimaalne dielektriline kõrgus: 520 mm

- Telgede liikumisulatus X, Y, Z: 800 x 550 x 510 mm

- Telgede liikumisulatus U, V: 800 x 550 mm

- Koonuse nurk / kõrgus: ±30°/510 mm (lisavarustusena ±45°/510 mm)

- Koonuse lõikekomplekt: komplekt 45° koonuslõikeks (Kit für 45° Konikschnitt)

- Mõõtmisresolutsioon X, Y, U, V, Z: 0,05 µm

- Telgede kiirus: 0...3000 mm/min

- Dielektrikumi tüüp: deioniseeritud vesi

- Dielektriku kogumaht: 1700 L

- Dielektrikumitemperatuuri reguleerimine: automaatne seadistus ±1 °C

- Filtrikassetid: 4

- Jahutussüsteem: vesi / vee soojusvaheti

- Traadi läbimõõt: Ø 0,2...0,33 mm

- Standardtraadijuhid: suletud juhid Ø 0,25 mm

- Traadijuhikute komplekt: Taper Expert Ø 0,250 mm (mudelitele CUT X00/FI X4)

- Automaatne niidi sisseviimine: Jah

- Traadi rullide lubatud kaal: 8–25 kg

- Generaatori tüüp: CLEANCUT

- Kolmefaasiline sisendpinge: 380/400 V ±10%

- Võrgu sagedus: 50 või 60 Hz

- Maksimaalne / vajalik võimsus: 12 kVA

- Minimaalne pinnakaredus: Ra 0,2 µm (karbiid) / 0,28 µm (teras)

- Kasutajaliides: AC CUT HMI

- Operatsioonisüsteem: Windows XP

- Ekraan: 15-tolline LCD-ekraan

- Ühenduvus: E-Connectivity, Ethernet, USB

- Töökeskkonna temperatuur: 15...30 °C (optimaalse täpsuse saavutamiseks 20 ± 1 °C)

- Maksimaalne suhteline õhuniiskus: 40...80 %

- Suruõhk: 6–7 baari
