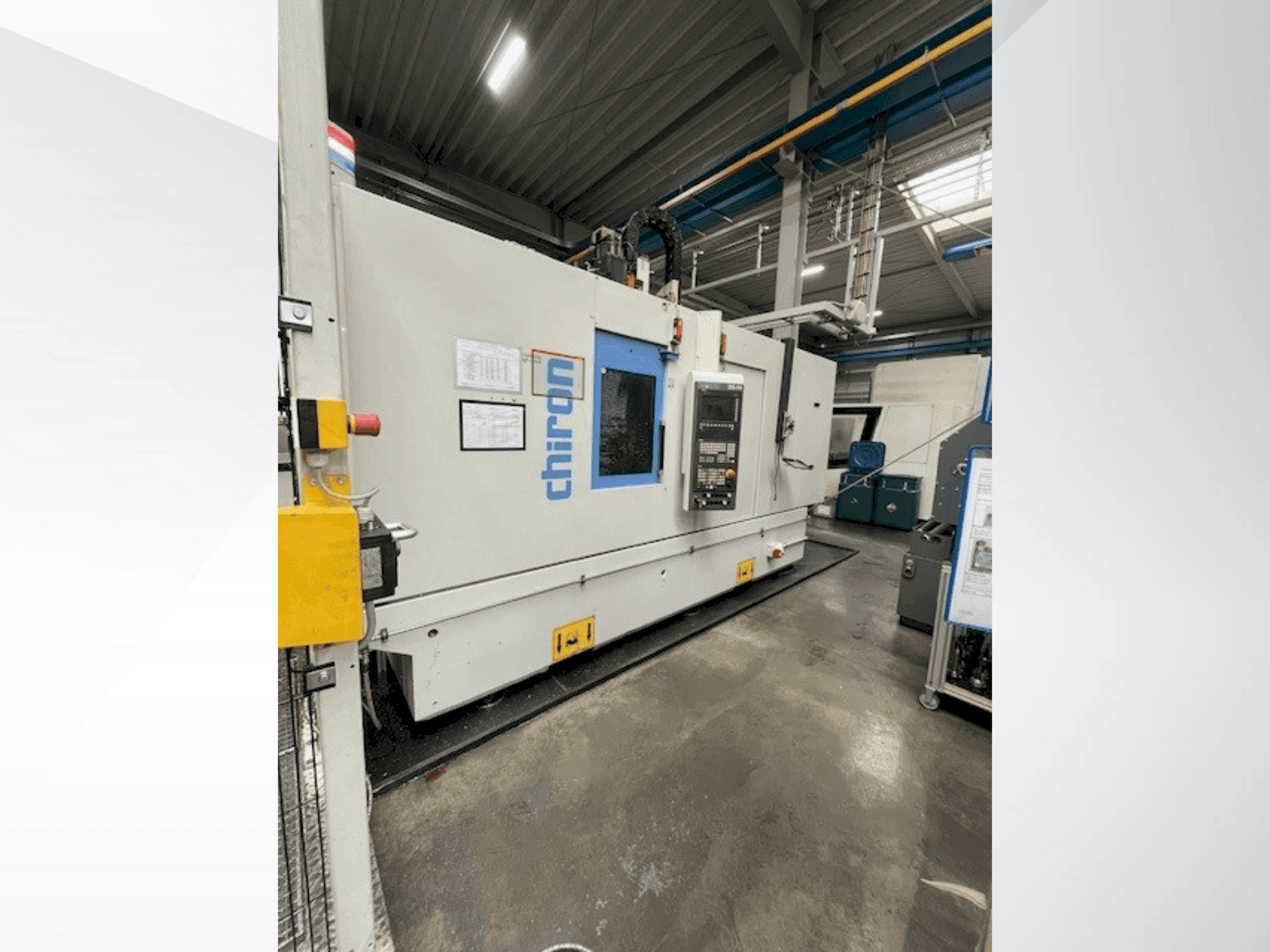

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Täiendav varustus

• - VALIKULINE: robot, terve lahter koos konveierilindidega, PLC, pööramisjaam

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Tööriista positsioonid: 2x35
  • - Tööriista maksimaalne pikkus: 380 mm

Lisainformatsioon

• - Pritsmekaitsepaneel täielikult suletud tööalaga / laadimisuksega, elektriliselt kaitstud / vahetatavate turvaakendega / tööala vahesein roostevabast terasest ribidega / kõrgus 2340 mm põrandast, sh masinavalgustus / mini-juhtpaneel käivitus- ja lähtestamisnupuga M61/M62 kaubaaluste korraldamiseks / integreeritud toorikuvahetusseade IWW 0/180° / optimaalse laastuvoo tagamiseks lehtterasest keskse vaheseinaga / toorikuvahetusaeg u. 3,5 sekundit, kaalust sõltuv, isereguleeruv / tänu iseõppivale kiirusekontrollile. / transpordikoormus külje kohta 0 - max. 250 kg / maks. 120 kg kaaluvahe kahe lauapoole vahel./ Mõlemad lauapooled on ette valmistatud pöördlaua paketi paigaldamiseks./ Spindlikinnituse ja pöördekeskme/punkti vaheline kaugus /WW vähemalt 75 mm/ Liikumisteed: X-telg 630 mm/ Y-telg 530 mm/ Z-telg 450 mm/ Jahutusvedeliku ühendusega paagi loputussüsteem/ NC-pöördlaud, tüüp ATU 200/ Integreeritud integreeritud tooriku vahetamise seadmesse IWW 0/180°/ Hüdraulilise kinnitusega, hoidemoment 1200 Nm,/ Korduvus +5" koos/ Esiplaadiga © 225 mm, tsentreerimisega® 60 -0,008,/ Hüdraulilise kinnitusega vastulaager, hoidemoment 800 Nm./ Pöördlaua ja vastulaagri poolel. Pöörderaadius 285 mm/ 7. või 5. NC-telg, pistikühendusega/ Reguleeritud pneumaatiline ühendus tihendusõhu jaoks/ Kontrollitud hüdrauliline ühendus kinnituseks./ Pöörlev läbilaskeava 2 x 5-suunaline/ Pöördlaua pool: 4 x hüdrauliline/pneumaatiline, 1 x pneumaatika/ 4 x hüdrauliline/pneumaatiline vastulaagri poolel, 1 x pneumaatiline/ Tööala - pöördlaua määramine/ AF1 pöördlaud ATU 200/ AF2 pöördlaud ATU 200/ Topeltspindliga peapukk/ Ettevalmistatud kahele peaspindlimootorile koos spindlitega/ Spindli kaugus X-teljel 400 mm/ Peaspindli ajam kahe vahelduvvoolumootoriga/ Suruõhuga töötav, tööriista kinnituse jälgimisega/ 11,0 kW 100% töötsüklil/ 25,3 kW 15% töötsüklil/ Kiirus kuni 12 000 p/min/ Maksimaalne pöördemoment 140 Nm/ Puurimisvõimsus 2 x 42 mm/ terases E355/ Automaatne tööriistavahetaja/ vastupidava, täielikult kapseldatud tõsteketiga salvega/ 2 x 35 tööriistapositsiooni/ HSK-A 63 DIN tööriistavars 69893/ Tööriista laius max. 78 mm/ Tööriista laius vabade külgnevate positsioonidega max. 140 mm/ Tööriista Pikkus max. 380 mm / Tööriista kaal max. 8,0 kg (salve max koormus 240 kg) / Tööriistavahetuse aeg u. 0,9 s (juhtimissüsteemist sõltuv) / Töötlemisaeg u. 2,2 s (juhtimissüsteemist sõltuv) / X-, Y- ja Z-telgede etteandeajam / Digitaalsed ajamid otsese asukoha mõõtmise süsteemidega, ülerõhu rakendus / Kiirliikumiskiirus 75 - 75 - 75 m/min / Telje kiirendus 1,0 - 1,4 - 1,6 g / SIEMENS CNC juhtseade 840D lahendusliin / sh 10,4-tolline TFT värviline ekraan / täisklaviatuur / operaatoripaneel OP010S / 1280 1 (TCU / NCU 720.3, 1 kanal) / Kasutajaliides Operate / NC RAM 3 MB (max. 1 MB saadaval) / (max. 200 programmi saadaval) / osaprogrammide käitamiseks vastavalt standardile DIN 66025 / CF-kaart 8 GB salvestusmahuga (max. 3 GB (saadaval)/ Võimsuse näidik, töötundide ja tooriku loendur ekraanil, ekraani pimendamine, juurdepääsu autoriseerimine võtmega lüliti kaudu, NC-diagnostika abifunktsiooniga, masina diagnostika, USB-liides juhtpaneelil./ Ettevaatus dünaamilise etteande juhtimisega, orienteeritud spindli seiskamine, taaskäivitamine programmis, alamprogrammide tehnoloogia kõrgetasemelises keeles ja parameetritega, samaaegne programmeerimine, tsüklite tugi, puurimistsüklid G81-G89, puurimis- ja freesimismustrid, mõõtmine JOG-, M- ja T-funktsioonides, tööriista nihked geomeetria ja kulumise jaoks, 4 salvestatavat nullpunkti nihet G54-G57, 30 nullpunkti nihet G-funktsioonide kaudu. Programmeeritav, tööriista raadiuse korrektsioon lõikepunkti arvutamisega, kaldservade ja raadiuste lisamine, üleminekuraadiused, kontuuriprogrammeerimine, mastaabitegur, peeglid, polaarkoordinaadid, ringinterpolatsioon (täisringi programmeerimine)./ 3D-interpolatsioon, spiraalne interpolatsioon./ Tänu leiutisele värskete helilainetega/ võrgukaabeldus ei kuulu komplekti./ laastukonveier (kaabitslint)/ paagi maht 200 l/ pumba väljund 250 l/min 1,4 baari juures / Jahutusvedeliku puhastus pilusõela kaudu / Laastukonveieri väljutuskõrgus 1050 mm / Laastukonveieri väljutussuund vasakule / 1640 1 / Jahutusvedeliku süsteem TPF 350 / FKA 900 / (ka setteid moodustavate materjalide jaoks, nt hallmalm, GGG, Al Si-ga >/= 12%) / Paagi maht 900 l / LP pump 100 l/min rõhul 2,4 baari kuni 250 l/min rõhul 2,3 baari / Energiasäästlik sagedusjuhtimisega kõrgsurvepump / 43 l/min rõhul 20 baari kuni 35 l/min rõhul 70 baari / Vario ülerõhuventiil 8 programmeeritava rõhutaseme jaoks / Eelseadistatud 20, 30, 40, 50, 55, 60, 65, 70 baari
