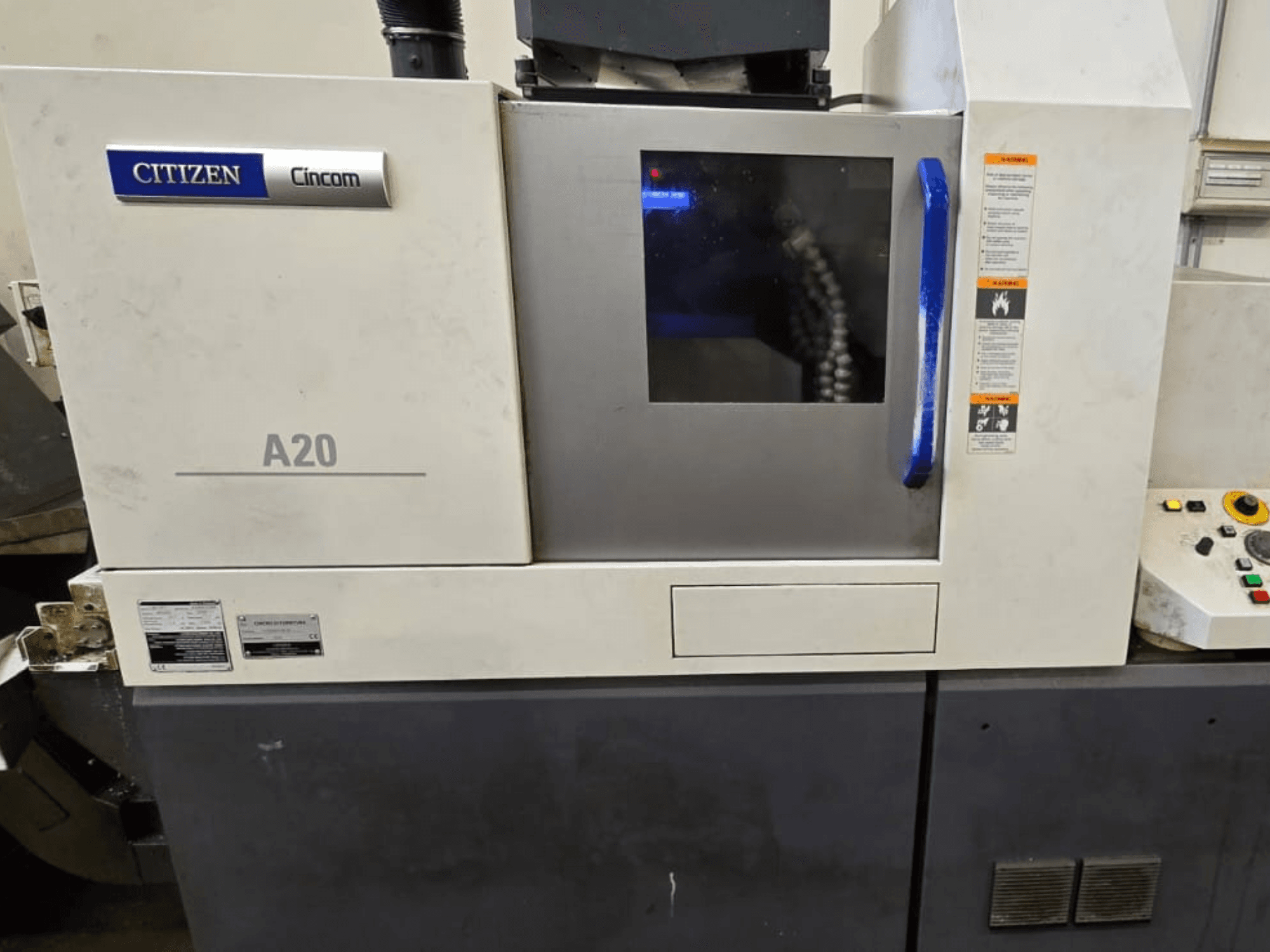

Citizen - A20IT-TUR-CIT-2018-00001

• Seisund: töötab, töötamist on näha

• Spindli töötundid: umbes 7 000 h

• Teljed/konfiguratsioon:

  • Telgede koguarv: 6 (5 lineaartelge: X1, Y1, Z1, X2, Z2 + C-telg)

  • C-telg: pea- ja vastuspindlil, eraldusvõime 0,001°, 90° indeks 0,27 s

• Töövõime:

  • Varraste maksimaalne läbimõõt: standard 20 mm; paigaldatud suurte avade lisavarustus: 25,4 mm (1")

  • Maksimaalne töötlemispikkus ühe kinnituse kohta: 200 mm sünkroniseeritud juhikmuhviga

  • Maksimaalne väljasulgemine vastuspindlist: 80 mm

• Põhispindel:

  • Maksimaalne pöörlemiskiirus: 10 000 p/min (parameetri järgi piiratud 8 000 p/min-ni 25,4 mm avaga)

  • Mootori võimsus: 2,2 / 3,7 kW

  • Maksimaalne puurimine: Ø12 mm

  • Maksimaalne keermestamine: M8

• Vastuspindel:

  • Maksimaalne pöörlemiskiirus: 8 000 p/min

  • Mootori võimsus: 1,1 / 1,5 kW

  • C-telg: Jah, eraldusvõime 0,001°

• Tööriistasüsteem:

  • Tööriistade positsioonide koguarv: 22 + α

  • Aktiivsed tööriistad: Jah

  • Ajamiga tööriistad: 4

  • Ajamiga tööriistade mootori võimsus: 0,75 kW

  • Liikuvate tööriistade maksimaalne pöörlemiskiirus: 8 000 p/min

• Tööriistade paigutus:

  • Tööriistapidike: 5 treimistööriista, 16 x 16 mm

  • Ristis asuvad ajamiga tööriistad: 4 x ER16

  • Esimesed tööriistapositsioonid: 4 fikseeritud ajamiga tööriista + 2 topelt-ER11 positsiooni

  • Tagumised tööriistapositsioonid: 3 fikseeritud tööriista + 1 ER11 ajamiga tööriist vastuspindlil

  • Puuritööriista läbimõõt: Ø25,4 mm 3 asendis

• Liikumisulatus:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Toitmine/täpsus:

  • Kiirliikumine: 30 m/min (X/Y/Z)

  • Lineaarne eraldusvõime: 0,0001 mm

  • Pöörlemisresolutsioon: 0,001°

• Vedelikud:

  • Õlipakendi maht: 180 L

• Paigaldusandmed:

  • Toitepinge: 200 V ±10%, 50/60 Hz

  • Võimsusvajadus: u. 13 kVA (15 kVA koos kõrgsurve jahutusvedelikuga)

  • Õhuvarustus: 0,5 MPa, 100 NL/min

• Paigaldatud lisavarustus:

  • Suure avaga lisavarustus S393, spindli ava 25,4 mm (1")

Lisavarustus

• Varraste etteandur: LNS EXPR S3 320 Z, mahutavus 3 m, kuni Ø25 mm

• Kõrgsurve jahutussüsteem: Citizen 1,5 MPa, 15 L/min, 50 μm filter

• Laastukonveier: hingedega tüüp, tagumine väljund

• Pikkade detailide väljaviimine

• Eemaldusseade (udu/aurud)
