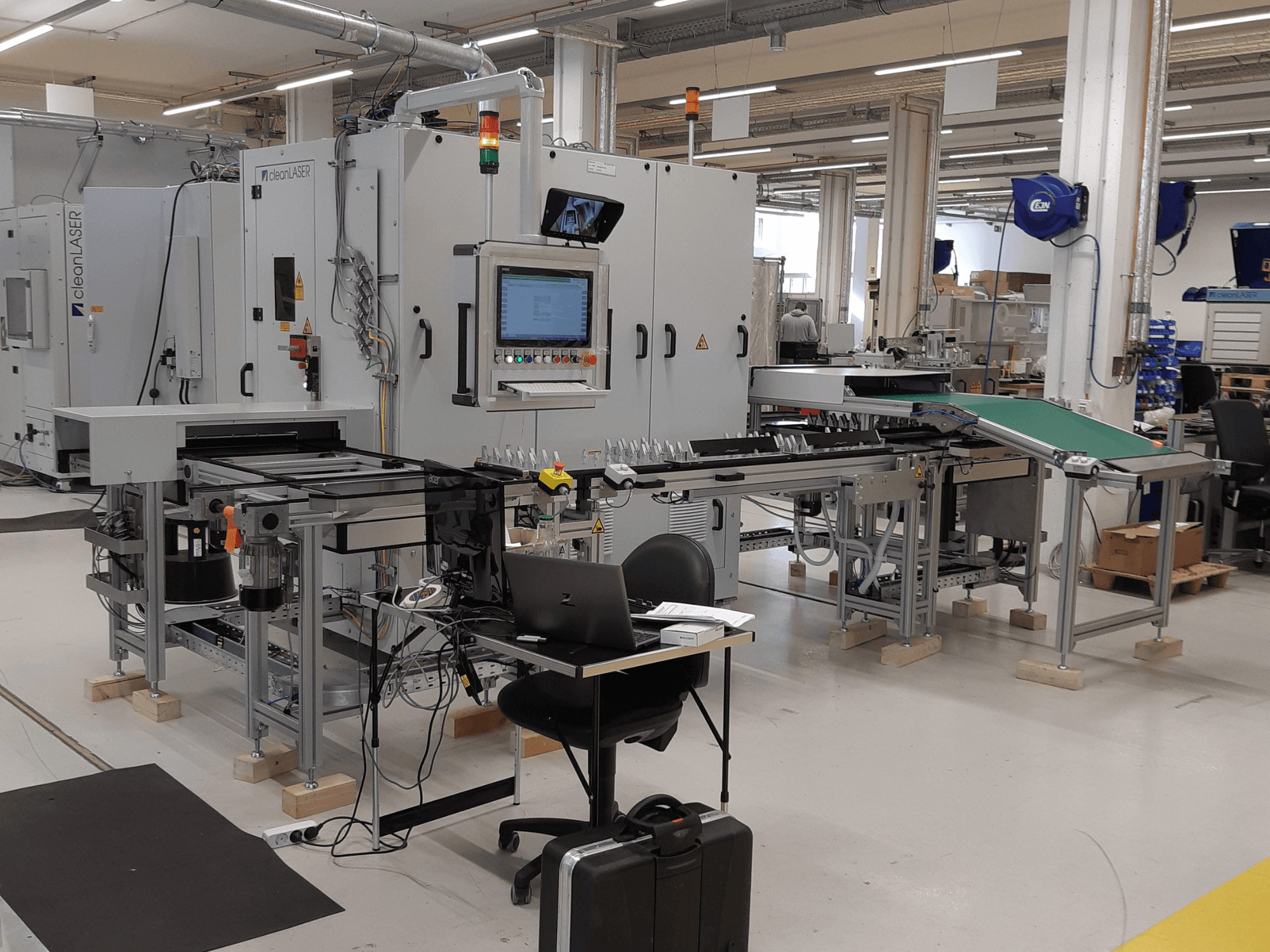

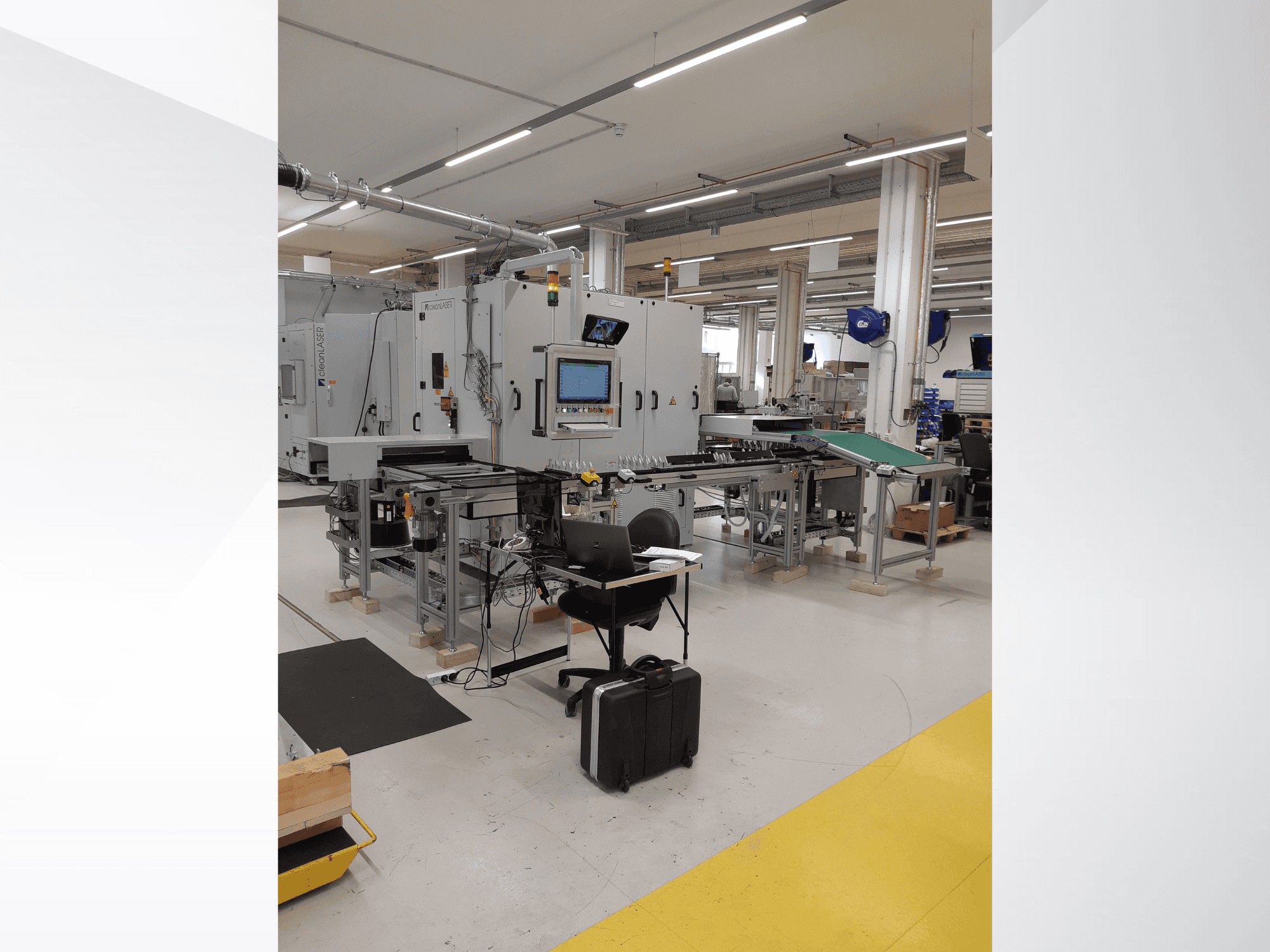

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Masina tüüp: automatiseeritud robotiseeritud laserpuhastusrakendus

• Kasutusalad: metallkomponentide automatiseeritud laserpuhastus / pinnatöötlus

• Laserallikas: cleanLASER CL600

• Laseri tüüp: Q-lülitatud kiudlaser

• Keskmine laservõimsus: 600 W

• Lainepikkus: 1064 nm

• Laseriklass: klass 4 (laserallikas)

• Täieliku süsteemi klassifikatsioon: laserklass 1

• Laseroptika: STAMP 25

• Skanneritüüp: 2D-skanner

• Tööskaneerimisala: umbes 65 × 65 mm

• Objektiiv: f = 163 mm

• Punane positsioneerimislaser: Jah

• Impulssisagedus: reguleeritav

• Kiire suunamine: täielikult joondatud kiirtee

• Välise kiu pikkus: umbes 8 m

• Ukselukustuse ühendus: Jah

• Kaugdiagnostika: TCP/IP / USB

• Väljavõrgu liides: Profinet

• Tarkvara: cleanSTUDIO

• Kaugdiagnostika tarkvara: CLL kaugdiagnostika

• Roboti tüüp: 6-teljeline tööstusrobot

• Roboti programmeerimine: õpperežiim

• Roboti haaramisvahend: ühe detaili haaramisvahend

• Laadimissüsteem: käsitsi laadimine

• Konveierisüsteem: Bosch T2 kandesüsteem

• Puhversüsteem: mitu töödeldava detaili kandjat

• Mahalaadimine: automaatne konveier

• Konveieri pikkus: umbes 2 m

• Töödetaili kandur: ei kuulu komplekti

• Kavandatud töödeldavate detailide tüübid: 2

• Masina mõõtmed (L × S × K): umbes 2 035 × 2 200 × 2 215 mm

• Masina raam: keevitatud terasest alusraam

• Tööjaama konstruktsioon: alumiiniumprofiilid

• Tööpink: alumiiniumist T-sooniga plaat

• Esiuks: kokkupandav uks

• Elektrikapp: integreeritud kaheosaline kapp

• Kapi laius: 1 200 mm

• Kapi sügavus: 800 mm

• Jahutusnõuded: väline veejahutus (<17 °C)

• Jahuti: Cooler ONE Plus Air Rev. 2.0

• Ümbritseva õhu temperatuur: kuni 38 °C

• Jahutustüüp: õhujahutus

• Toitepinge: 400 V

• Kasutuskeel: saksa / inglise

Absorptsioon-/õhuväljatõmbesüsteem

• Eemaldussüsteem: TEKA Maxi

• Mootori võimsus: 3 kW

• Maksimaalne õhuvool: 500 m³/h

• Maksimaalne vaakum: 1 000 Pa
