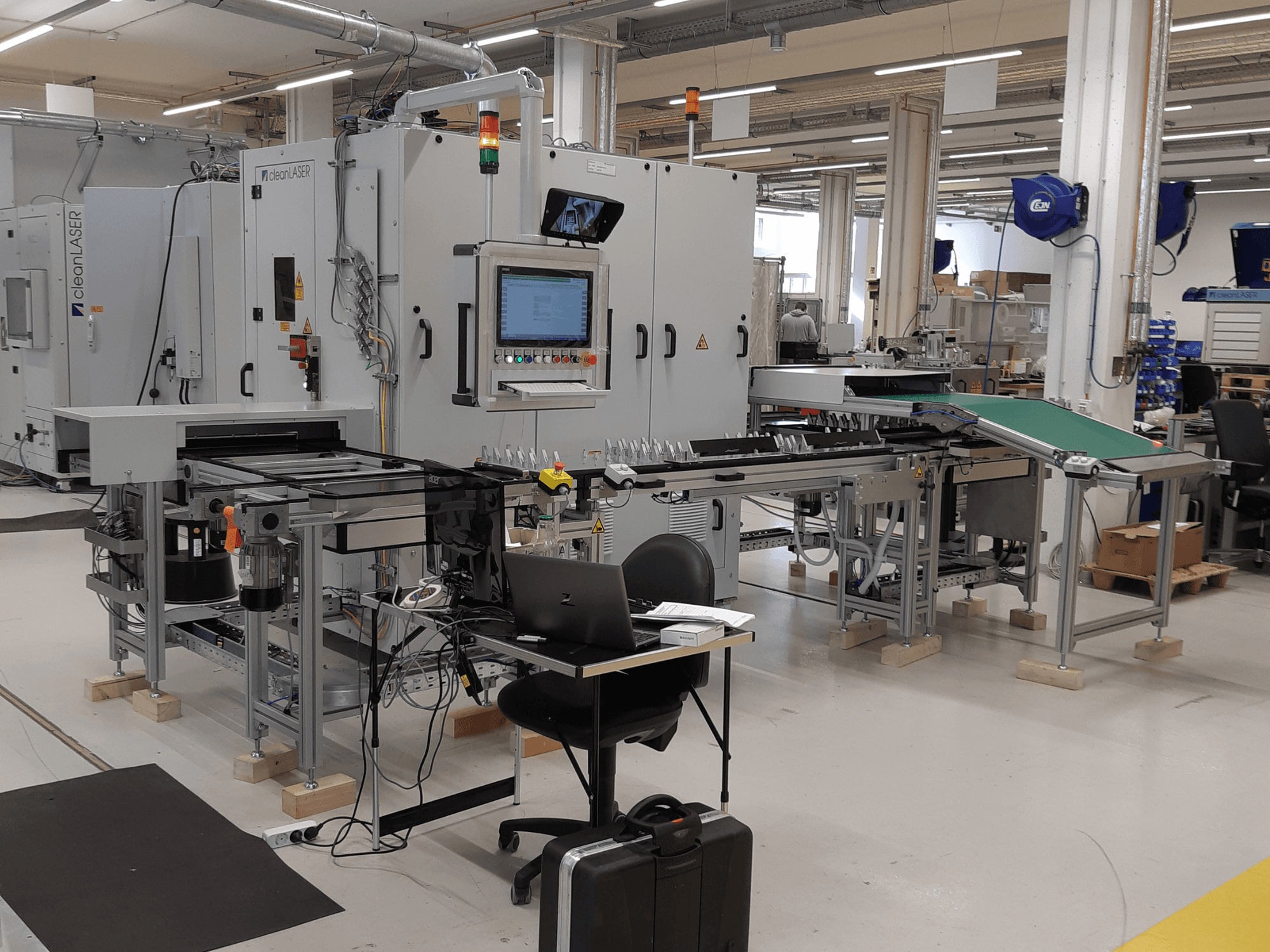

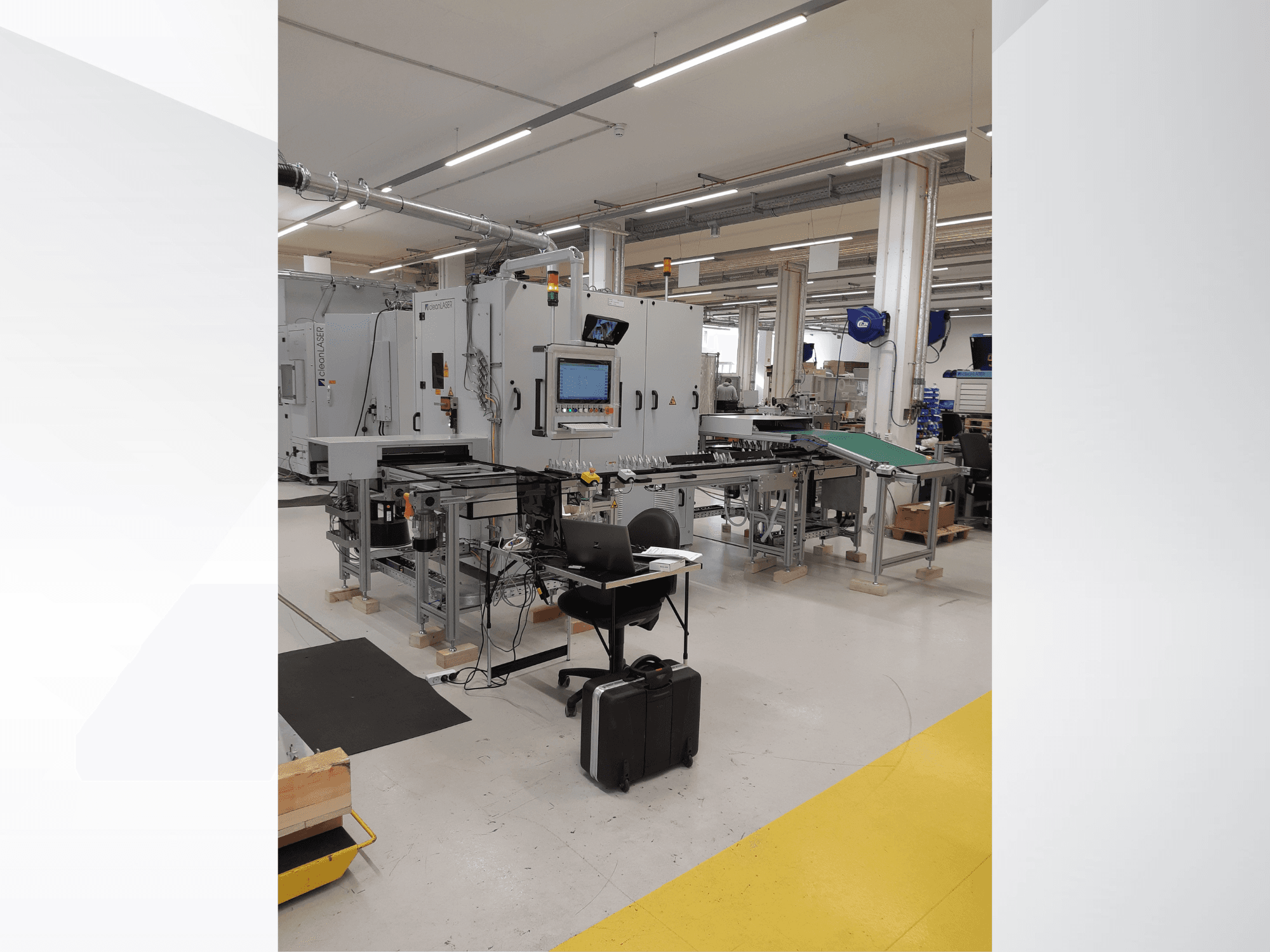

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

• Seadme tüüp: automatiseeritud robotiseeritud laserpuhastusmoodul

• Laserallikas: cleanLASER CL600 keskvõimsusega laser

• Laseri tüüp: dioodiga pumbatav tahkislaser (DPSSL)

• Laseri lainepikkus: 1064 nm

• Laseri töörežiim: impulssrežiim (ns)

• Laseri keskmine võimsus: 600 W ±5%

• Joonduslaseri lainepikkus: 658 nm

• Joonduslaseri võimsus: 28 mW

• Jahutussüsteem: integreeritud vesi-vesi-jahutussüsteem

• Lisajahuti: Cooler ONE Plus Air (õhkjahutusega)

• Kiudkaabli tüüp: kvartsist kiudoptiline kaabel

• Kiudoptilise kaabli pikkus: 10 m

• Kiudoptika geomeetria: ruudukujuline

• Kaitsevooliku läbimõõt: 21 mm

• Optiline süsteem: STAMP 25 2D optika

• Optika ühendus: 90°

• Fokaalkaugus: 163 mm

• Juhtimismooduli tootja: Siemens

• Juhtseadme mudel: SIMATIC S7-1500 PLC

• Ajamisüsteem: Siemens 1FK7 servoajamid

• Lineaarne teljesüsteem: 3-teljeline portaalsüsteem

• Telje maksimaalne kandevõime: umbes 25 kg

• Telje kiirus (X/Y): >200 mm/s

• Side liides: Profinet

• Digitaalne sisend/väljund: standardne

• Tarkvara: cleanSTUDIO / cleanCONTROL

• Tööstusarvuti: 19-tolline rack-arvuti

• SSD maht: 256 GB

• RAM: 8 GB

• Protsessor: Intel Core i5 (minimaalselt) või samaväärne

• Robot: ABB robot

• Haarats: 2-töödetaili haarats

• Konveierisüsteem: Bosch TS2 ülekandesüsteem

• Laadimissüsteem: käsitsi töödeldavate detailide kanduriga laadimine

• Väljalaske konveieri pikkus: umbes 4,8 m

• Eemaldussüsteem: ULT Maxi Plus

• Ventilaatori võimsus: maks. 4 000 m³/h

• Maksimaalne rõhk: 3 300 Pa

• Filtrikassetid: 4 × 600 mm

• Tolmumahuti mahutavus: 200 L

• Imivõimsus: 5 kW

• Toitepinge: 400 V, 3-faasiline

Lisafotosid on saadaval soovi korral.
