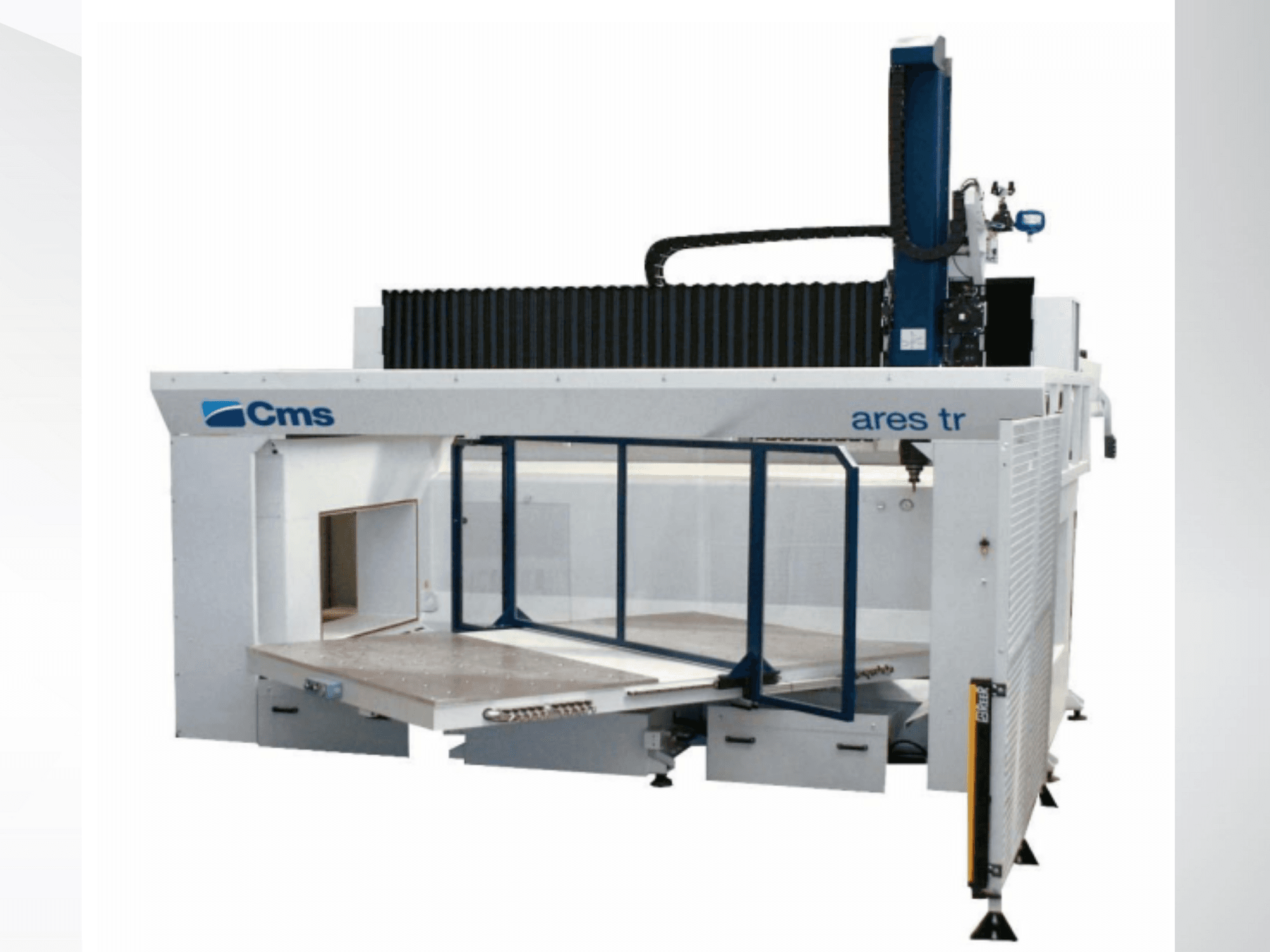

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Täiendav teave

• Teljed: 5

• Tüüp: Tüüp: 5-teljeline suure kiirusega Gantry töötluskeskus

• Struktuur: Kõik 5 telge interpoleeritud.

• Kontroller: FANUC 31i-B5

• Omadused: 3D lõikuri kompenseerimine, spiraalne interpolatsioon, kallutatud töötasapind, skaleerimine jne.

• Arvuti: HP tööstusarvuti, Windows 7 (32-bit), 2 GB RAM, 250 GB kõvaketas.

• Spindli võimsus: 15 kW (S1) / 19 kW (S6-40%)

• Maksimaalne pöörlemiskiirus: 24000 pööret minutis

• Pöördemoment: 12,1 Nm (S1) / 15,4 Nm (S6)

• Jahutus: Vedelik (suletud ringlus)

• Tööriistade liides: HSK 63F

• Laagrid: Keraamilised (ees ja taga)

• Kiirliikumine: 80 m/min (X, Y) / 70 m/min (Z)

• Kiirendus: 3 m/s²

• Täpsus (VDI-DGQ 3441):

• X: ±0,055 mm | korratavus ±0,027 mm

• Y: ±0,040 mm | korratavus ±0,020 mm

• Z: ±0,080 mm | korratavus ±0,040 mm

• Tööriistamagasin:

• Tüüp: 8-kohaline automaatne tööriistavahetaja

• Tööriista kaal: 3 kg (kokku max 20 kg)

• Tööriista maksimaalne läbimõõt: 200 mm

• Tööriista maksimaalne pikkus: 265 mm (taga) / 165 mm (ees)

• Pöörlev laud: Kahe lauaga NC-juhitav platvorm (pöörlemisaeg ~7 s)

• Laua suurus: 2 × (2400 × 1115 mm)

• Vaakumlaud: 2 × (1900 × 1100 mm), alumiinium, 28 mm paksus

• Vaakumsüsteem: 2 × kuiva pöörlevat pumpa, 100 m³/h kumbki, 3 kW pumba kohta, 10 ühendust ühe kollektori kohta, kokku 2 kollektorit.

• Minimaalne määrdeüksus: Õliudu 3 l mahutiga

• Tasandussüsteem: RENISHAW TS27R + kalibreeritud riba

• De-ioniseeritud õhupuhur staatilise elektri eemaldamiseks

• Pillide kaitse: X/Y lõõtsad + Z topeltkaabitsad

• Elektrikapp: IP54, konditsioneeritud

• Suruõhusüsteem: 6 baari (90 PSI)

• Masina värvid: RAL 7035 (helehall) ja RAL 7037 (tolmuhall).

• Toiteallikad: Vooluvajadus:

• Pinge: 480 V ±5%, 3 faasi, 60 Hz (UL-trafo kaasas)

• Paigaldatud võimsus: umbes 50 kW

• Kaasasolevad lisaseadmed:

• 8 × HSK 63F tööriistapidikud

• 8 × ETS 32/40 kinnitusrõngad

• Tööriistade eelseadistusseade

• Standardsed mutrivõtmed ja võtmed

• CD-käsiraamatud (masin ja juhtimine)
