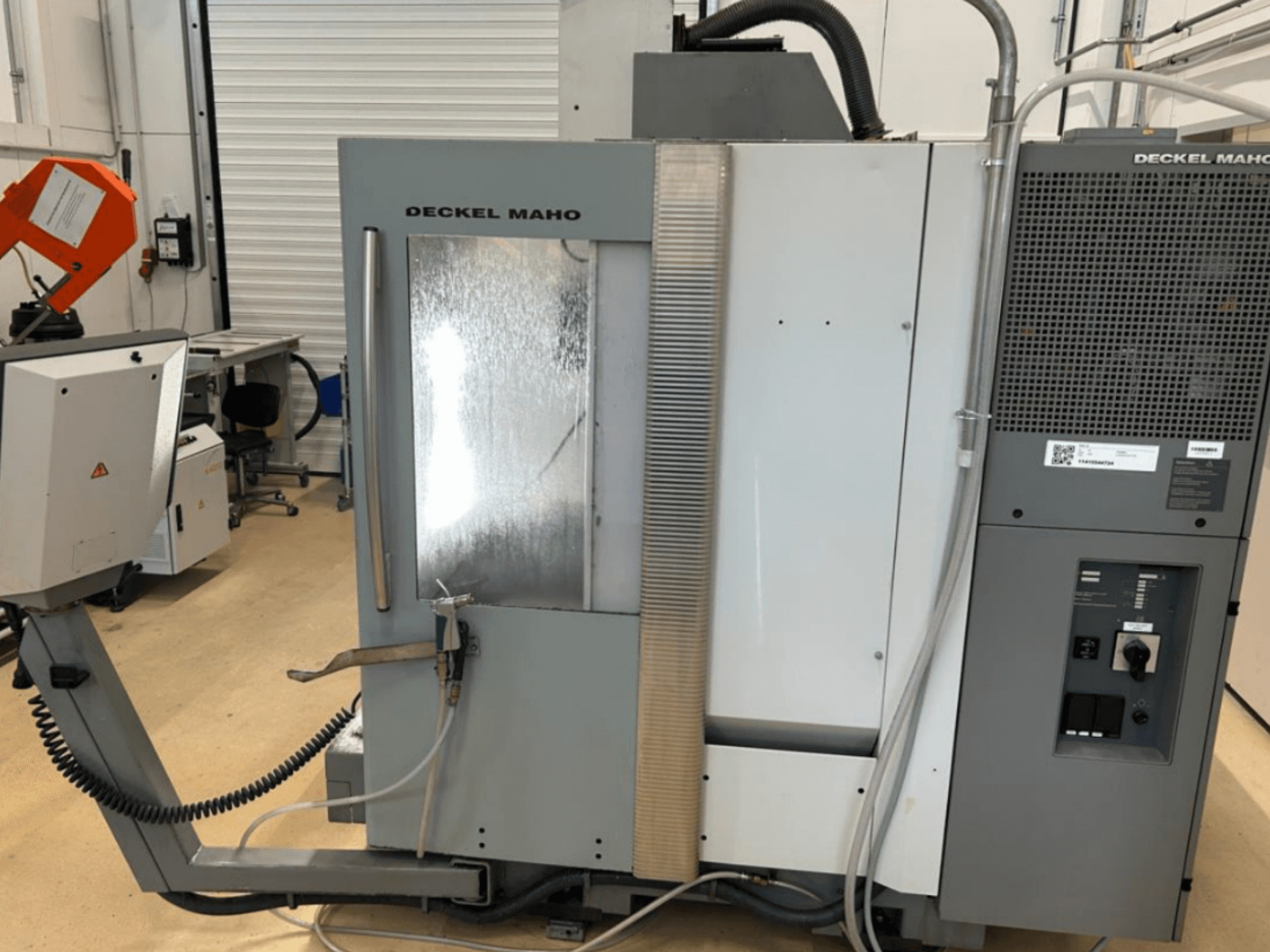

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Laua tüüp: digitaalne pöörlev laud

- Laua mõõtmed: läbimõõt 630 mm x 500 mm

- Laua maksimaalne koormus: 200 kg

- Pöördeulatus: 115 kraadi (-5 / +110)

- Laua omadused: digitaalsed ajamid, hüdrauliline kinnitus (ainult positsioneerimisrežiimis), elektrooniline nurga näidik, tasapinna teisendus

- Spindli pöörlemiskiiruse vahemik: 20–10 000 p/min (astmeteta reguleeritav)

- Ajamivõimsus (100% / 40% töötsükkel): 9 kW / 13 kW

- Pöördemoment (40% töötsükkel): 82 Nm

- Mõõtesüsteem: otsene lineaarne mõõtesüsteem X/Y/Z

- Sisendresolutsioon X/Y/Z: 0,01 mm

- Asukoha tolerants X/Y/Z: 0,010 mm

- Kiirliikumine X/Y/Z: 24 m/min

- Toitekiirus: 20 m/min

- Tööriistavahetaja tüüp: ketimagasiin kahe haarduriga

- Tööriistamagasini mahutavus: 30 tööriista positsiooni SK40 (DIN 69871)

- Tööriista maksimaalne läbimõõt: D80 kuni D130 mm (sõltub kiirusest)

- Tööriista maksimaalne pikkus: 290 mm

- Tööriista maksimaalne kaal: 6 kg

- Jahutusvedeliku mahuti maht: 80 l

- Elektriliitmik / võimsuskoormus: 17 kVA

- Maksimaalne vool (Jn max): 28 A

- Kaitsme / toite kaitse: 35 A

- Pinge: 400 V / 230 V / 24 V

- Sagedus: 50 Hz

- Põhja mõõtmed (P x L x K): 4 860 mm x 4 350 mm x 2 424 mm

- Transpordimõõtmed (p x l x k): 2 210 mm x 2 120 mm x 2 150 mm

- Transpordikaal: 4,05 t (4 050 kg)

Lisavarustus:

Parempoolne kabiiniuks, töörežiim 4, jahutusvedeliku/puhumisõhu ümberlülitus, pihusti, Heidenhain TS641 infrapuna-puuteproov, elektrooniline käsiratas, lisaliides V24 RS232 kapis, MDE-liides (masin sisse lülitatud, masin töötab, detailide loendur), Õlipanni joonis, saksa keelne dokumentatsioon, 3D-masinamudel kinemaatilise simulatsiooni jaoks (IGES, STEP-vorming), kaasas suur hulk SK40 (DIN 69871) tööriistahoidikuid
