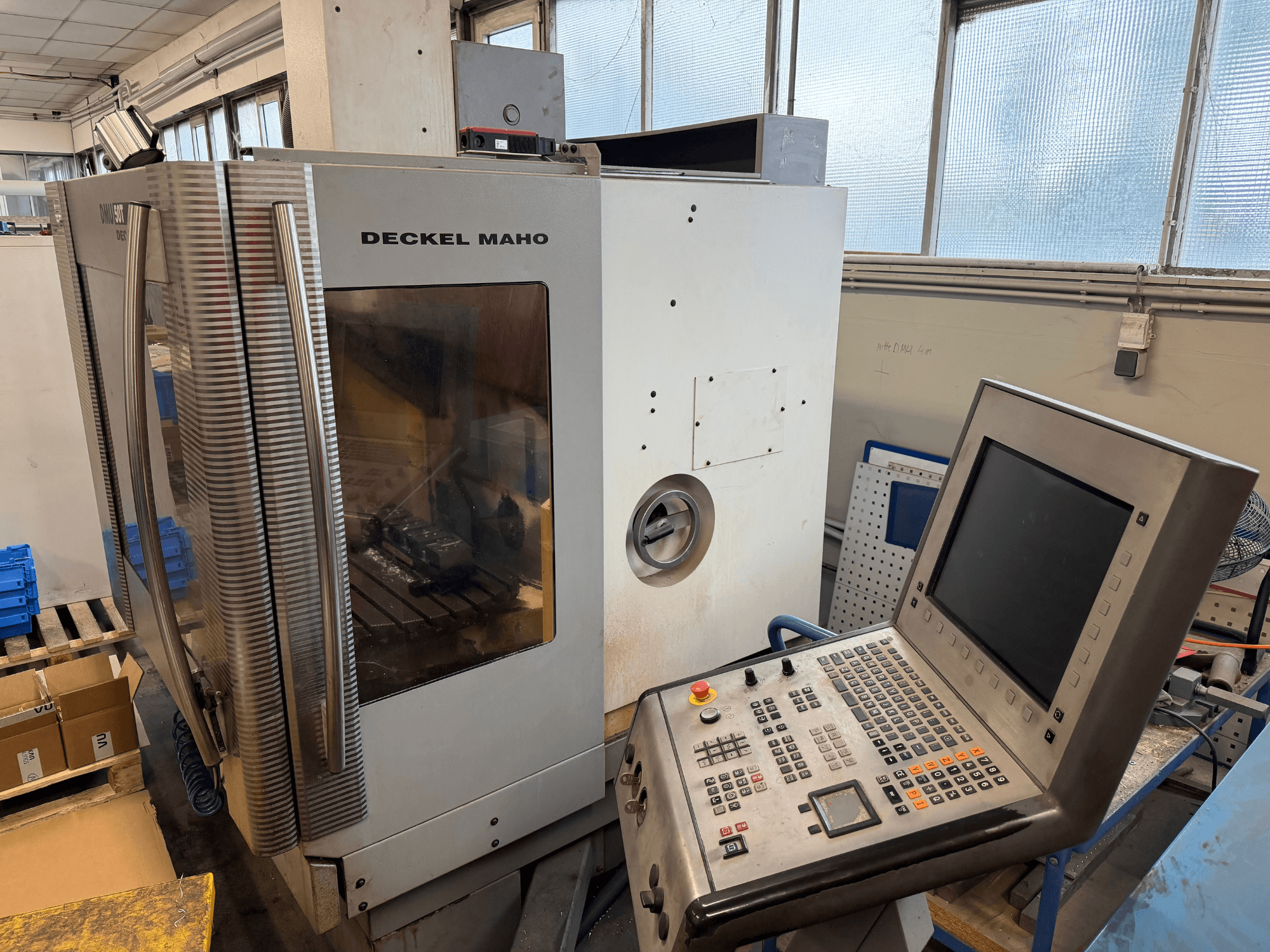

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Peamootori pöörlemiskiiruse vahemik: 20–9 000 p/min (astmeteta reguleeritav)

- Põhiajamivõimsus (100% koormus): 9 kW

- Põhiajamivõimsus (40% töötsükkel): 13 kW

- Tööriistahoidik: SK 40 DIN 69871

- Tõmbetapp: DIN 69872 või ISO 7388/2 tüüp A

- Tööriistavahetaja salve mahutavus: 16 pesa

- Tööriista maksimaalne läbimõõt: 80 mm (130 mm, kui naaberkohad on vabad)

- Tööriista maksimaalne pikkus spindli otsast: 290 mm

- Tööriista maksimaalne kaal (automaatne vahetus): 6 kg

- Tööriistade maksimaalne kogukaal hoidikus: 80 kg

- Tööpinda kinnitav pind: 700 x 500 mm

- Laua pöördeulatus (B-telg): +95° / -10°

- Laua pöördeulatus (C-telg): 360°

- Laua maksimaalne lubatud koormus: 200 kg

- Söödukiirus (X, Y, Z): sujuvalt reguleeritav kuni 10 000 mm/min

- Kiirliikumine (X, Y, Z): 12 m/min

- Sisendresolutsioon (X, Y, Z): 0,001 mm

- Asukoha tolerants (X, Y, Z): 0,010 mm

- Toitepinge: 400 V vahelduvvool (+6% / -10%), 3N/PE, 50/60 Hz

- Võimsustarbimine (100% töötsükkel): 17 kVA

- Nimetisvool (100% töötsükkel): 28 A

- Soovitatav võrgukaitsme väärtus: 35 A

- Pneumaatilise toite rõhk: 5,5–8,0 bar

- Suruõhu tarbimine (ilma puhastusõhuta): 7 m³/h

- Suruõhu tarbimine (koos tööriista puhutusõhuga): 20 m³/h

- Maksimaalne seadistamise kaal (masin + töödeldav detail + tööriistad + jahutusvedelik): umbes 3 400 kg

- Komplektis sisalduvad seadmed: elektrooniline käsiratas HR 410 (valikuline), kesksmäärimissüsteem, jahutusvedeliku seade, tööriistade nimekirja hoidik korpuse seinal
