KUNZMANN - WF 4/3DE-MIL-KUN-2001-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

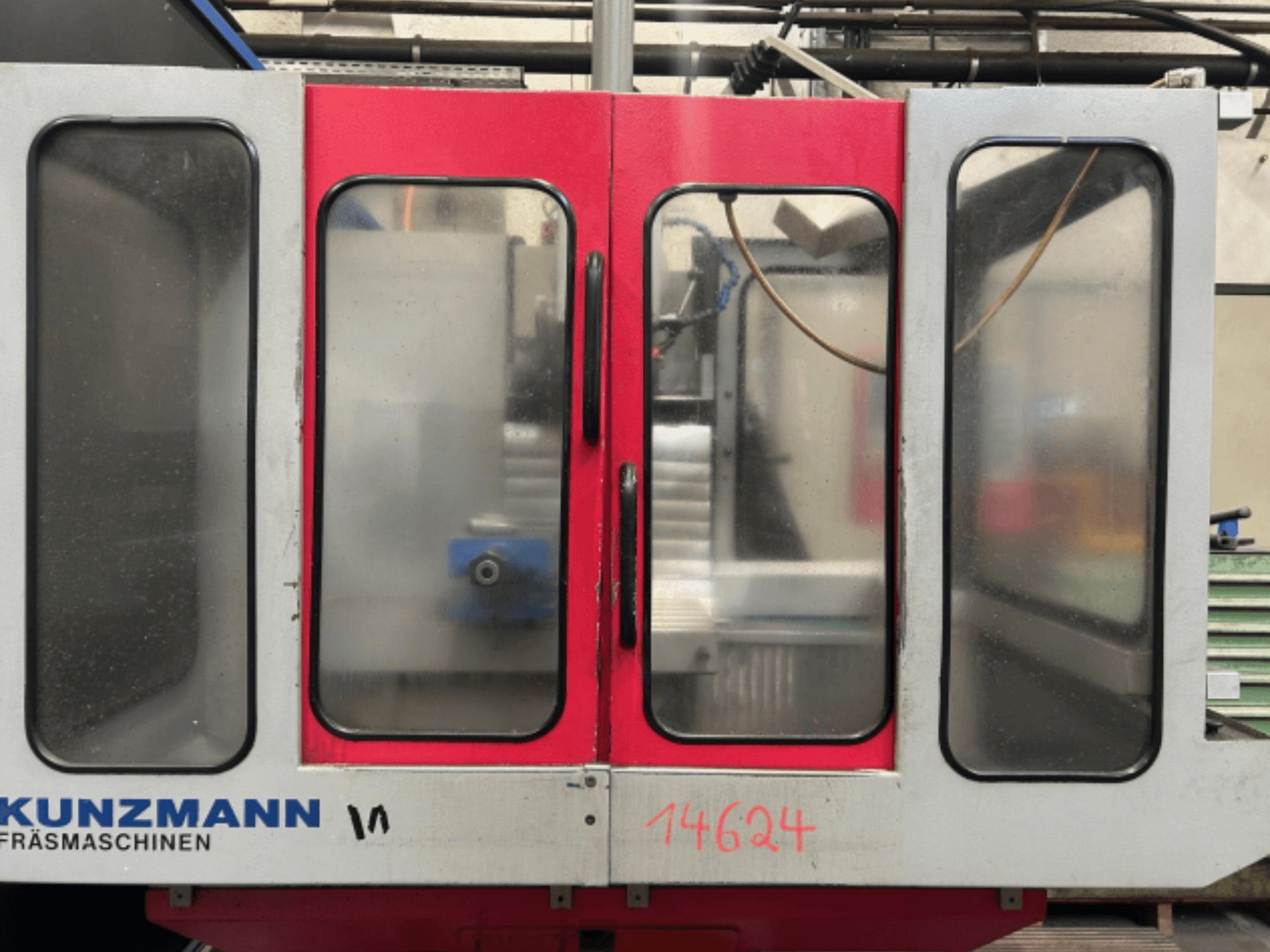

See 3-teljeline KUNZMANN WF 4/3 on valmistatud 2001. aastal. Sellel on pöörleva peaga vertikaalne spindel, CNC-juhitavad X-, Y- ja Z-teljed ning spindli koonus SK40. Spindli kiirus ulatub 0 kuni 4000 pööret minutis, kusjuures kõikidel telgedel on kiirete liikumisteekondade kiirus kuni 1000 mm/min. Kaaluge võimalust osta see KUNZMANN WF 4/3 universaaltöötluskeskus. Võtke meiega ühendust, kui soovite selle masina kohta lisateavet.
Ülevaade
- kaubamärk: KUNZMANN
- aasta: 2001
- MUDEL: WF 4/3
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Universaalne töötlemiskeskus
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - KUNZMANN WF 4/3
Kontrollseade
- Juhtimise mark: HEIDENHAIN
- Juhtimise mudel: TNC 124
Liikumine
- Telgede arv: 3
Tehnilised andmed
- Spindli kiirus: 4000 RPM
- Koonuse suurus: SK 40
Lisainformatsioon
Pööratav pea: ±90°
Spindel ja ajamid (INDRAMAT):
Põhispindli mootor: 2AD104C-B050A1-CS06-A2N1.
Spindli koonus: SK40
Spindli puur: 22 mm
Pea läbimõõt: 90 mm
Pöördkangi löök: 60 mm
Teljed:
X / Y / Z mootori tüüp: MKD071B-061-GG1-KN
Kiirus ja söötmine:
Spindli pöörlemiskiirused:
(astmeline): vahemik I: 0-1000 rpm (astmeline)
Vahemik II: 1 001-4 000 p/min (astmeteta)
Kiirliikumine:
X-telg: kuni 1 000 mm/min
Y-telg: kuni 1 000 mm/min
Z-telg: kuni 1 000 mm/min
Söötmisjõud (X/Y/Z): umbes 4 kN
Elektri- ja juhtimisseadmed (INDRAMAT):
Toitemoodulid:
Võrgufilter: NFD03.1-480-030
Kondensaatormoodul: CZM01.3-02-07
Kontrollerid:
Spindli kontroller: DKC11.3-100-7-FW
Telje kontroller: DKC01.3-040-7-FW
Firmware versioonid:
Spindel: 2.1-SMT-02V: ESM 2.1-SMT-02V
Teljed: ESM 2.1-SMT-02V
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
