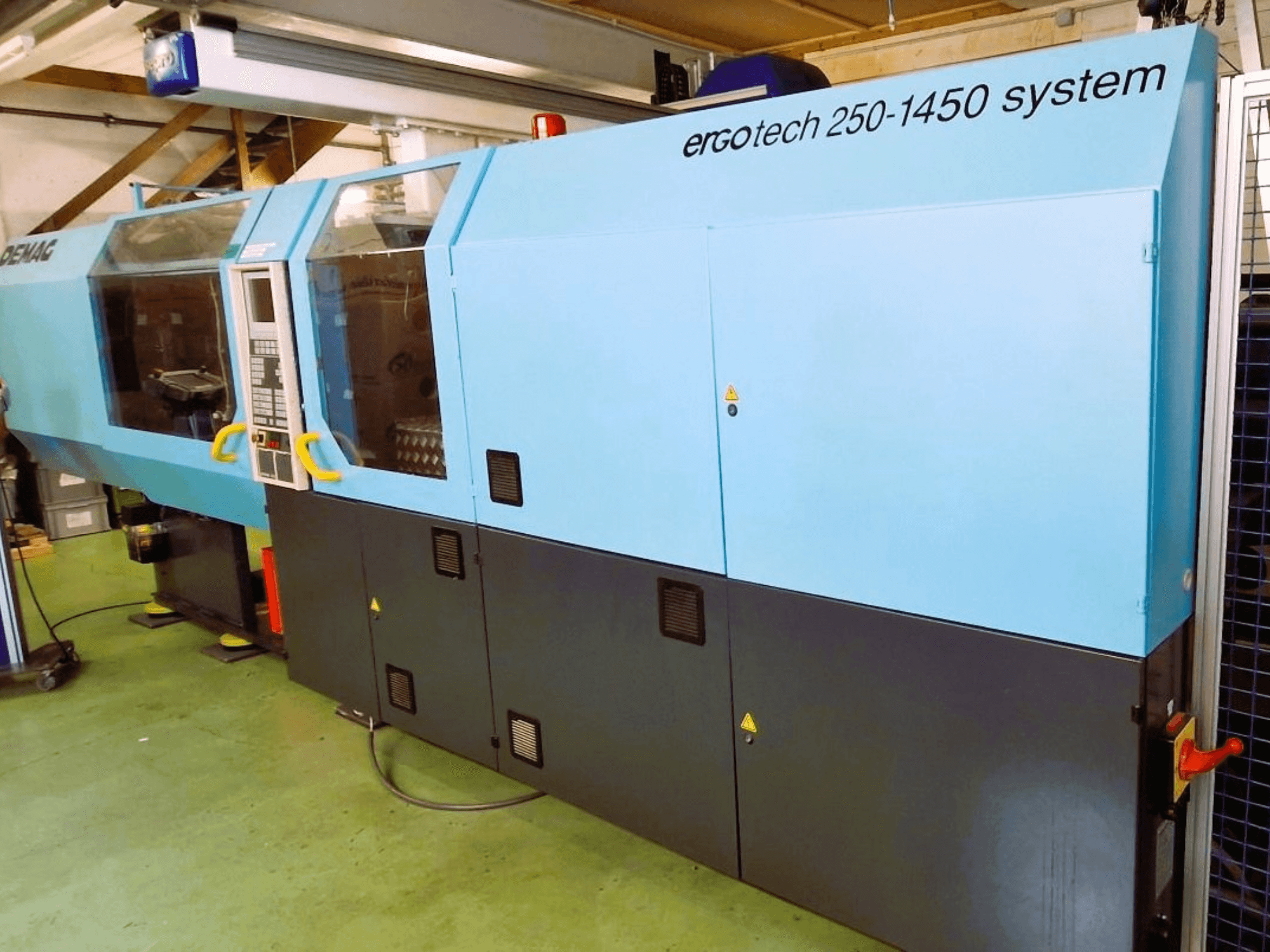

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Kinnitusüksus:

  • 2500 kN (hoidev jõud 2750 kN).

  • Maksimaalne avanemishulk: 675 mm

  • Tööriista/valuvormi kõrgus: 330-710 mm

  • Vaba sideraua vahekaugus: 630 × 630 mm

  • Tööriista kinnitusplaatide maksimaalne vahekaugus: 950 × 950 mm

  • Valuvormi maksimaalne kaal: 3300 kg

  • Väljatõmbeava: 200 mm

  • Väljatõukejõud: 80 kN (tagasitõmbevõime 35 kN)

  • 5-punktiline topeltpöördekang, kompaktne; õliga määritud pöördekangid optimeeritud impulssidega

  • Toetus liikuvale plaadile; reguleeritava kõrgusega vormikinnitusplaadid

  • Induktsiooniga karastatud sidemetallid (4-kordsed), ülemised sambad pikendatavad

  • 3 vormide avamise/sulgemise kiirust; IBED-i puhul reguleeritav sulgemisjõud

  • Hüdrauliline vormi väljapaiskamise seade; vormiplaatide positsioonimõõtesüsteem

  • Automaatne vormi jahutamise väljalülitamine rikete korral

• Süstimisüksus:

  • Süstimisüksus: 1450

  • Kruvi läbimõõt: 50 / 60 / 70 mm (praegu varustatud: 70 mm)

  • L/D suhe: 20:1 (kõik kruvisilindrid)

  • Maksimaalne doseerimishulk: 270 mm

  • Aktiivne kruvi tagasitõmbesüsteem; hüdrauliline kruvi tagasitõmbamine pärast rõhu hoidmist või plastifitseerimist

  • Eraldi köetud silindritsoonid; 5 iseoptimeerivat temperatuuri reguleerimise ahelat (silinder ja pihusti)

  • Kiiruse reguleerimine 10 tugipunkti kaudu (polügoonprofiil)

  • Kruvi kiiruse reguleerimine 6 astme kaudu

  • Hoiurõhu reguleerimine: 10 astet (hulknurkne profiil)

  • Süstimine nihkemõõtesüsteemi kaudu (kiire/krepp)

  • Reguleeritav vasturõhk; padja jälgimine hoiderõhu ajal

  • 2 3-kiiruseline sissepritsesüsteem; kaheastmeline väljapaiskamiskiirus

• Düüs:

  • Pihusti maksimaalne töömaht: 440 mm

  • Düüsi sukeldumissügavus: 40 mm

  • Pihusti kontaktjõud: 110 kN

• Jõudlus/andmed:

  • Osade maksimaalne kaal (PS): 927 g

  • Täitepunkri maht: 110 L

  • Õlipaagi mahutavus: 700 L

  • Pumbaüksus: 37 / 45 kW

  • Elektriline ühendus: 380 V / 50 Hz

• Juhtimisseadmed ja HMI:

  • Täielikult juhitav survevalu masin; modulaarne konstruktsioon

  • Energiasäästlik DFE hüdrauliline juhtpump

  • Silindervahetussüsteem koos automaatse andmete teisendamisega

  • Sisseehitatud rambifunktsioon vormi avamiseks/sulgemiseks

  • Operaatoriterminal IBED 10-tollise LCD-ekraaniga ja 3,5-tollise disketiga

  • Seadistuspunkti sisestamine baarides, cm³, mm/s või protsentides

  • Süstimisprofiilide graafiline tugi

  • PDE protsessiandmete kogumine (20 parameetrit + 100 tsükli graafikut); protsessi juhtimine

  • Lihtsas tekstis veadiagnostika

  • Protsessiandmete edastamine teistesse ERGOtech masinatesse

  • Sisse/välja programm koos väljapritsimise pihustamisega

  • Abifunktsioon koos disketiga

• Liidesed ja ühendused:

  • EOAT/perifeersete seadmete ühendamiseks kasutatav buss

  • V24-liides paberkandjal printeri jaoks; printeriprogramm + paberkandjal koopia

  • Käitlusliides VDMA 24465 (32-poolne)

  • Tööriistakaitse liides (väljapaiskplaadi lukk)

  • Tööriistaühendus DIN standard

  • Pistikupesa kombinatsioon:

    • 2× 220 V / 2× 380 V + automaatne väljalülitus

    • 2× 220 V + 1× 380 V pistikupesa (SO)

  • Pneumaatilised klapid (3/2) tööriista paigaldusplaadi jaoks

  • Jahutusvee reguleerimine: 8-käiguline (laiendatav 12-käiguliseks)

  • Visuaalne veaindikaator (vilkuv tuli)

• Värvi viimistlus:

  • Alumine osa antratsiit; ülemine osa sinine/roheline/helehall.

Lisavarustus

• Sepro robot (käsitsemine)

  • Horisontaalne risthüpe X: kokku 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Ajam: servomootor

  • Maksimaalne liikumiskiirus: 4000 mm/s

  • Väljundipool: masina tagakülg

  • Fikseeritud aluse kõrgus umbes: 480 mm

• Materjalipunker

• Graafilise registreerimisega temperatuurikontrolleri

• Jahutusvee juhtimisseade: laiendatav kuni 12-käiguliseks

• Vastupidav masinakinnitus (vibratsiooni summutavad jalad)
