DMG DECKEL MAHO - DMC 64V linear DE-MIL-DMG-2002-00004
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

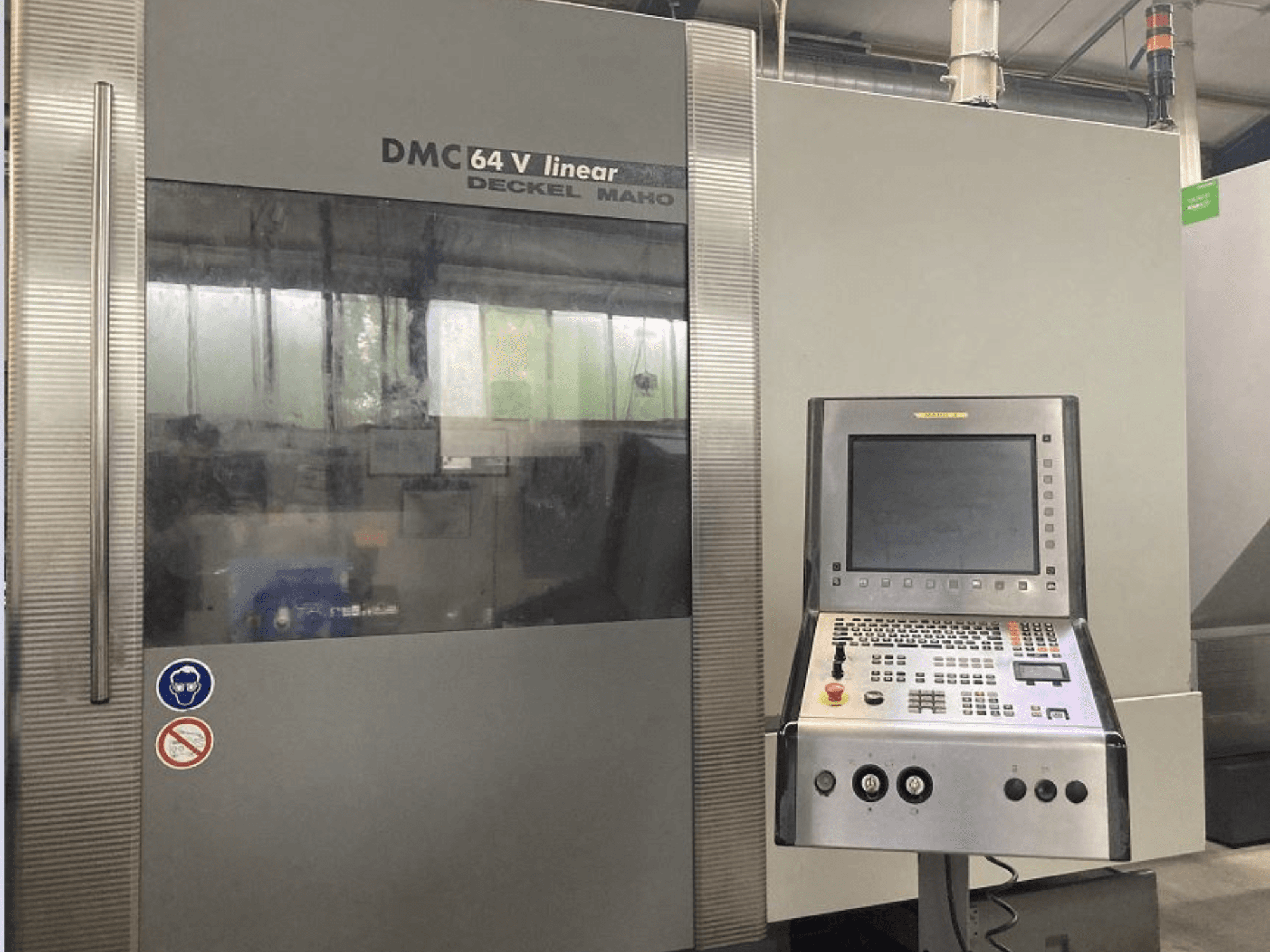

See 4-teljeline DMG DECKEL MAHO DMC 64V lineaarne tööpink on valmistatud 2002. aastal. Selle liikumisulatus on X-teljel 640 mm, Y-teljel 600 mm ja Z-teljel 500 mm. Masina spindli maksimaalne pöörlemiskiirus on 12 000 p/min ja tööriistamagasini mahutavus 30. Kui soovite kvaliteetset töötlemisvõimsust, kaaluge meie müügis oleva DMG DECKEL MAHO DMC 64V lineaarset vertikaalset töötlemiskeskust. Täpsema teabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: DMG DECKEL MAHO
- aasta: 2002
- MUDEL: DMC 64V linear
- tootmistunnid: 24396
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - DMG DECKEL MAHO DMC 64V linear
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: iTNC 530
Mõõtmed
- Masina kaal: 7000 kg
- Laua pikkus: 850 mm
- Laua kandevõime: 600 kg
- Laua laius: 600 mm
Liikumine
- Telgede arv: 4
- X-telje liikumine: 640 mm
- Y-telje liikumine: 600 mm
- Z-telje liikumine: 500 mm
Tehnilised andmed
- Pöörleva jõud: 14 kW
- Pöörlev kiirus: 12000 RPM
- Tööriistakohtade arv: 30
Lisainformatsioon
Seisukord: Kasutatud (hea)
Tööaeg: 24396 h
Elektrilised andmed:
Nimivõimsus: 39 kVA
Pinge: 400 V
Sagedus: 50 Hz
Sekundaarpinge: 230 V
Juhtpinge: 24 V
Vool: 63 A
Vool (maks): 56 A
Kiirliikumine:
X: 70 m/min
Y: 40 m/min
Z: 40 m/min
Söötmisjõud (X-, Y-, Z-telg – 40% ED): 7000 N
Toitekiirus (X-, Y-, Z-telg): maks. 40 m/min
Kiirliikumine (Y-, Z-telg): 40 m/min
Kiirliikumine (X-telg): 60 m/min
Kuulkruvi läbimõõt/samm (X-, Y-telg): 40 x 15 mm
Asukoha täpsus (Y-, Z-telg, standard – kaudne mõõtesüsteem): 0,020 mm
Asukoha täpsus (X-telg, standard – otsene mõõtesüsteem): 0,005 mm
Asukoha täpsus (Y-, Z-telg, valik – otsene mõõtesüsteem): 0,008 mm
Eraldusvõime: 0,001 mm
Sisendlahutusvõime (X-, Y-, Z-telg): 0,001 mm
Põiajamivõimsus (40% / 100% ED): 18 / 14 kW
Põhiajamipöördemoment (40% / 100% ED): 95 / 75 Nm
Eesmise ja tagumise spindli laagri läbimõõt: andmed puuduvad
Spindli pöörlemiskiirus: sujuvalt programmeeritav vahemikus 0–12 000 min⁻¹
Seadistamise ajal spindli pöörlemiskiirus: 0 kuni 800 min⁻¹
Programmi kontrollimine käsitsi sekkumisega spindli pöörlemiskiirus: 0 kuni 5 000 min⁻¹
Mootori tüüp: otsesõit kiiruse reguleeritava vedelikjahutusega asünkroonmootoriga
Maksimaalne pöördemoment (S1 – 100% ED): 70 Nm
Maksimaalne pöördemoment (S6 – 40% ED): 100 Nm
Mootori maksimaalne võimsus (S1 – 100% ED): 13 kW
Mootori maksimaalne võimsus (S6 – 40% ED): 19 kW
Komplektis sisalduv varustus: kiipide konveier (spiraaltüüpi)
Laastutranspordööri väljastuskõrgus: 380 mm
Sellel masinal saab suruõhku aktiveerida spindli kaudu M-koodi käsu abil
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
