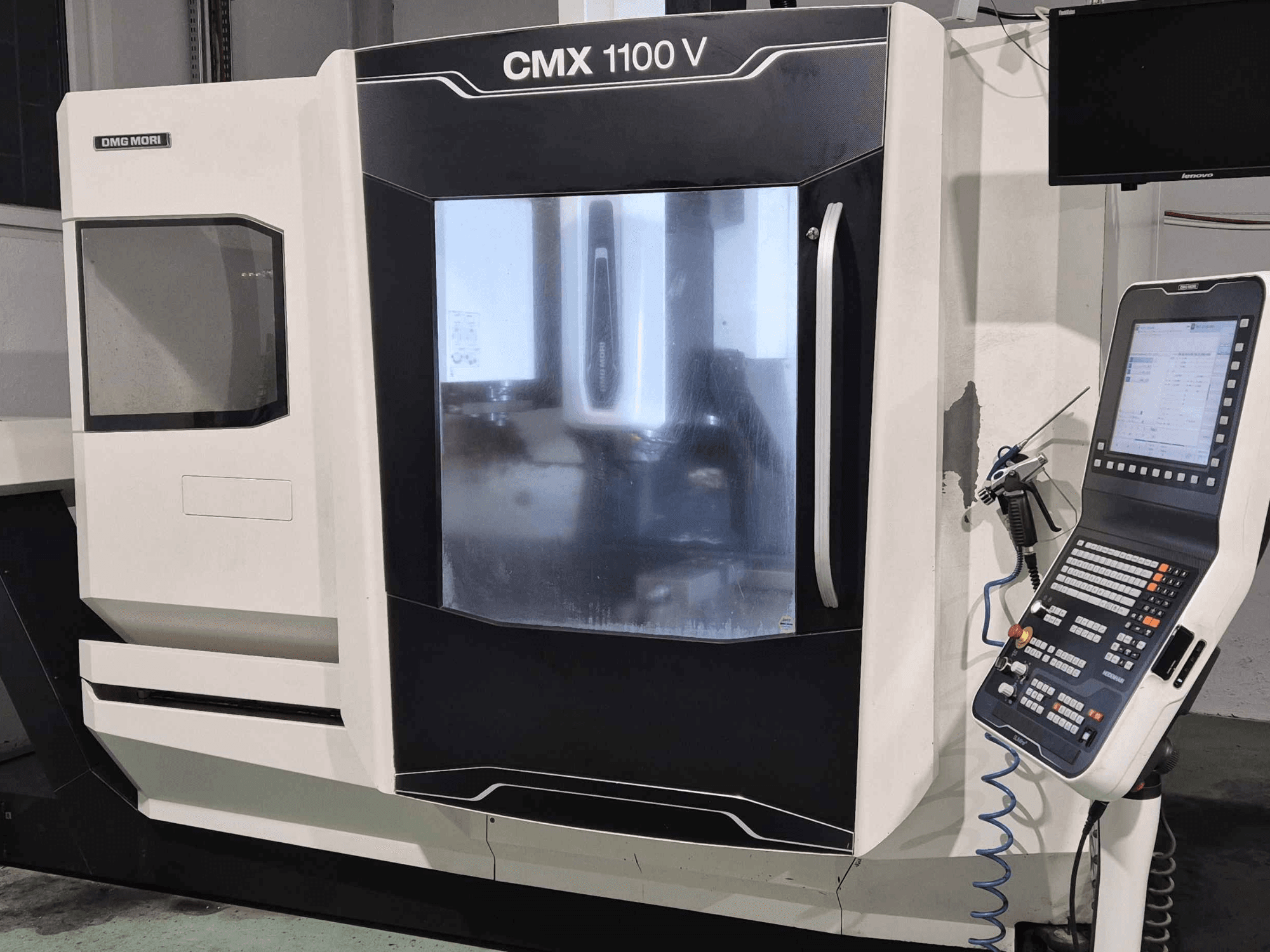

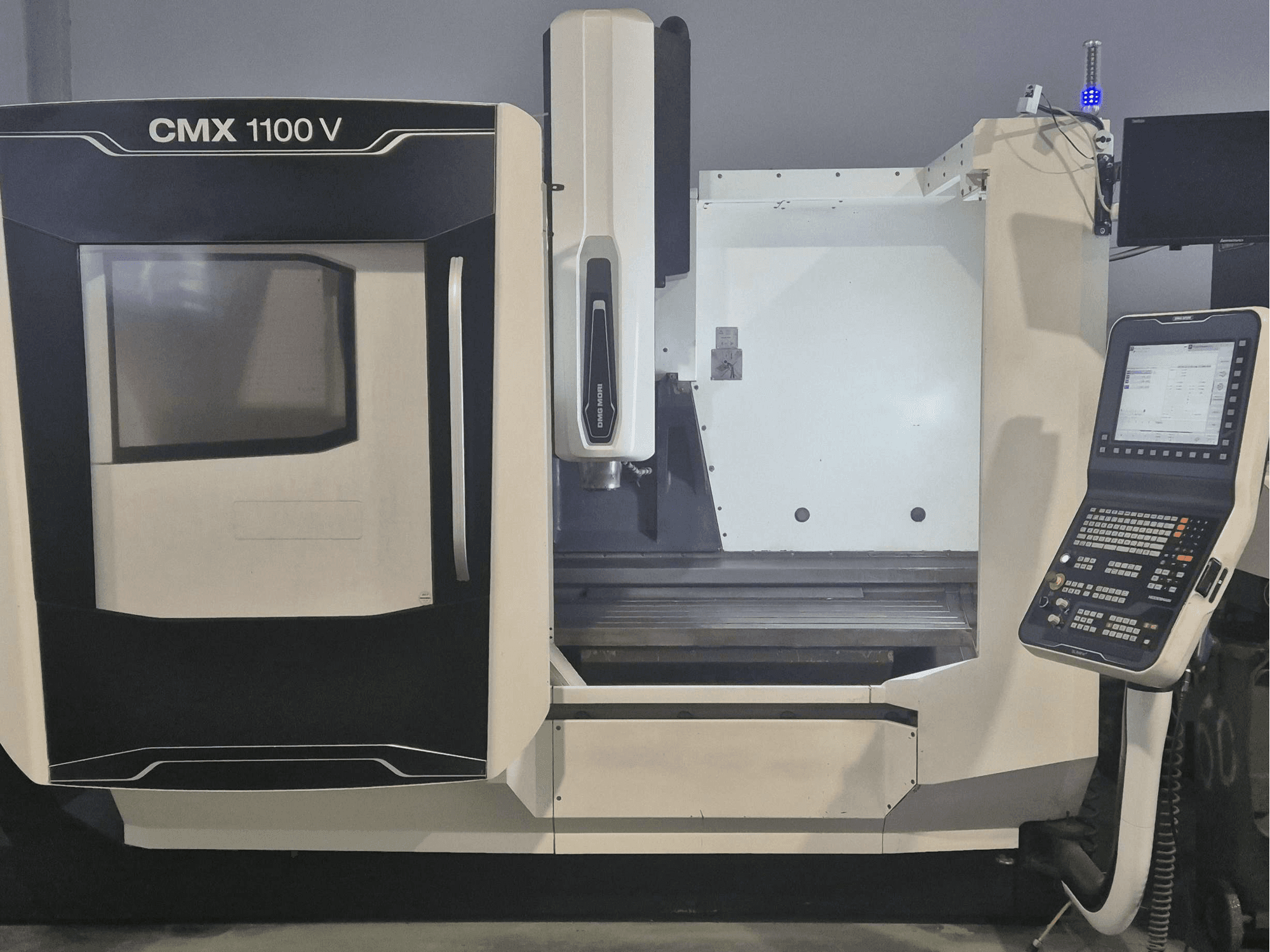

DMG MORI - CMX 1100 VPL-MIL-DMG-2017-00002

• Tööaeg:

  • Spindli töötunnid pärast vahetamist: 2 900 h

  • Spindli töötunnid (masina loendur): 32 420 h

  • Sisselülitatud töötunnid (loendur): 60 300 h

• Seisukord: Seade on sisse lülitatud ja töötab tootmises; ülevaatus võimalik (töö, geomeetria, üldine seisukord)

• Tööpinda suurus: 1400 × 560 mm

• Telgede dünaamika: kiirliikumine 30 m/min (lineaarsed teljed)

• Spindel:

  • Tööriista kinnitus: DIN 69872

• Tööriistamagasin: 30-positsiooniline kettmagasin kahe haarduriga

• Jahutus/meedia: jahutusvedeliku ja õhu vahetamine M-funktsiooni abil (väline), laastukast

• CNC-juhtimine: HEIDENHAIN TNC 620 (3D) koos ASCII-klaviatuuri ja 15-tollise monitoriga

• Mõõtesüsteemid: otsemõõtesüsteemid (lineaarskaalad) telgedel X/Y/Z; mõõtesüsteemi õhupuhastus

• Täiendavad masina lisavõimalused:

  • Ohutu pinge pakett: X- ja Y-telje mootorid piduriga, ülepinge piiraja, alapingejälgimine koos hädaseiskamise käivitajaga

• Tarkvaravõimalused – HEIDENHAIN:

  • Lisavõimalus 3 (#21): M120 tööriista raadiuse kompenseerimine kontuurimisel, LOOK AHEAD kuni 99 plokki, 3D-töötlemine, M118 käsiratta positsioneerimine programmi täitmise ajal

Lisavarustus

• Kraapertüüpi laastutransportöör (vasakul küljel)

• Jahutusvedeliku paak, 250 l

• Käsipesupüstol töötlemispiirkonna jaoks

• 4-värviline signaaltorn

• HEIDENHAINi mõõtepakett: traadita töödeldava detaili mõõteandur ja anduri kalibreerimisrõngas

• Käsiratas (kantav juhtpaneel)

Lisateave

• DMG Service paigaldas 2024. aasta novembris täiesti uue originaalse DMG spindli

• Hooldusaruanne sisaldab nii spindli mõõtmisi kui ka masina geomeetria mõõtmisi, mis tehti pärast vahetust
