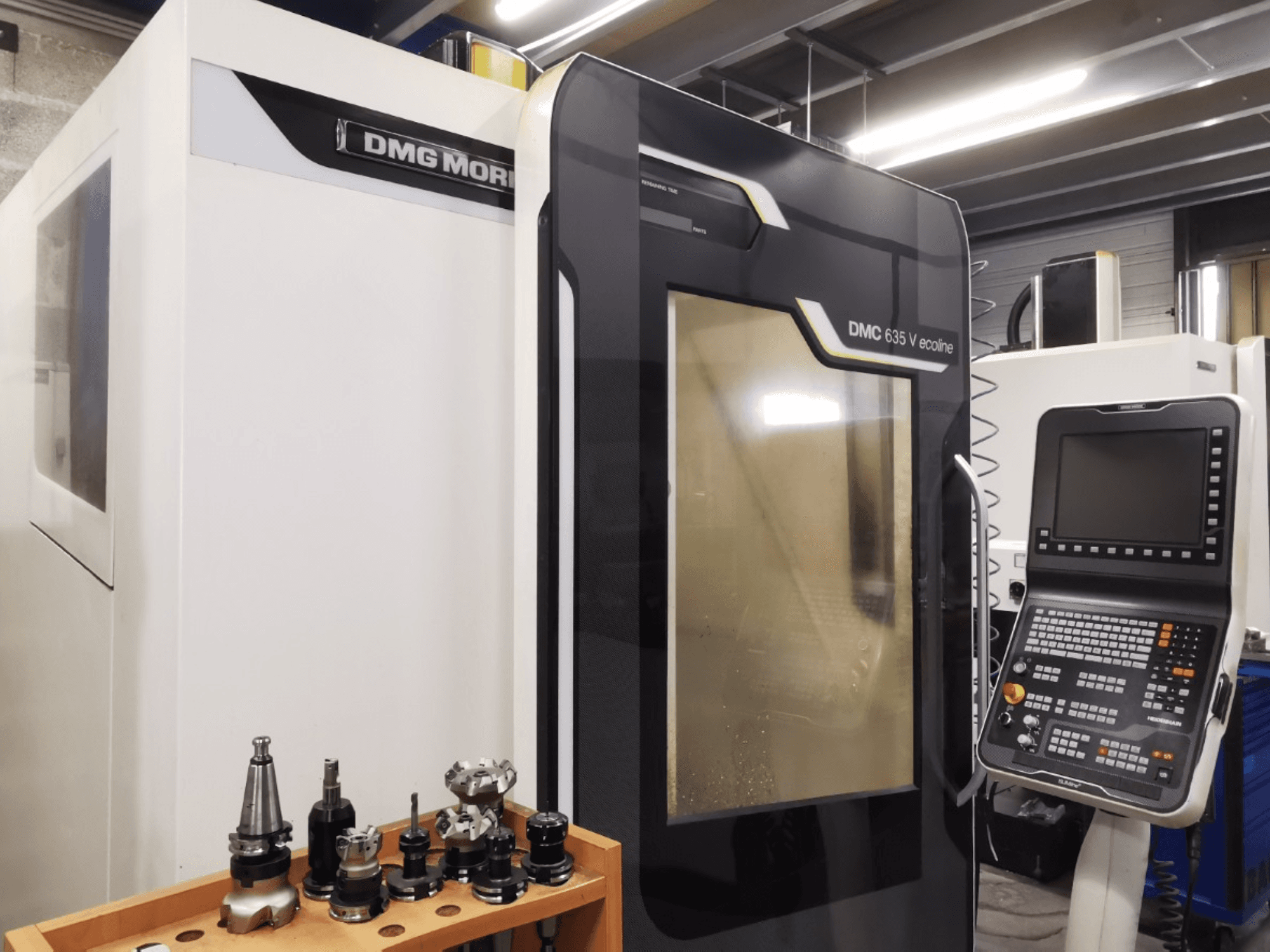

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Juhtimissüsteem: HEIDENHAIN TNC 620 (MC 7420D / TE 7150 klaviatuur / SLIMline-paneel)

- Telgede arv: 3 (X, Y, Z)

- X-telje liikumisulatus: 635 mm

- Y-telje liikumisulatus: 510 mm

- Z-telje liikumisulatus: 460 mm

- Laua kinnituspind: 790 x 560 mm

- Laua maksimaalne koormus (keskpunktis): 600 kg

- Laua T-soonid: 4 / 14H12, vahekaugus 100 mm (1 etalonsoon 14H7)

- Laua kõrgus põrandast: 720 mm

- Spindli pöörlemiskiiruse vahemik: 20–12 000 p/min (1/min)

- Spindli ajamivõimsus (40% ED / 100% ED): 13 kW / 9 kW

- Spindli pöördemoment (40% ED / 100% ED): 83 Nm / 57 Nm

- Tööriista koonus / liides: SK40 (DIN 69871 / ISO 7388/2 tüüp A või DIN 69872 vorm A/B)

- Tööriista kinnitusjõud: 8 kN

- Tööriistamagasini mahutavus: 30 pesa

- Tööriista maksimaalne läbimõõt (kõrvuti tühja / täis): 130 mm / 80 mm

- Tööriista maksimaalne pikkus: 300 mm

- Tööriista maksimaalne kaal: 6 kg (magasini tööriistade maksimaalne kogukaal: 90 kg)

- Kiirliikumine (X / Y / Z): 30 m/min

- Toitekiirus (X / Y / Z): Pidevalt programmeeritav kuni 20 000 mm/min

- Positsioneerimise eraldusvõime / ebakindlus: 1 µm / 16 µm (VDI/DGQ 3441)

- Jahutusvedeliku paagi maht: ~120 l

- Masina kaal: ~3 900 kg (3 950 kg koos 30-tööriistaga magaziniga)

- Näivvõimsus: 17 kVA

- Nimetatud vool (In max): 28 A

- Peakaitsme vool: 35 A (lühislülitusvõime: 0,35 kA)

- Toitepinge: 400 V vahelduvvool (3/N/PE), 50/60 Hz

- Juhtpinge: 24 V DC / 230 V AC

- Pneumaatiline toiterõhk: 5,5–8,0 bar (õhukulu: 30 m³/h ilma puhastamiseta; +20 m³/h pidevalt)

- Seadme mõõtmed (L x S x K): 1 880 mm (2 265 mm koos jahutusvedeliku paagiga) x 2 441 mm x 2 742 mm (minimaalne transpordikõrgus: 2 330 mm)

- Vajalik põrandapind: 4 500 × 4 400 mm
