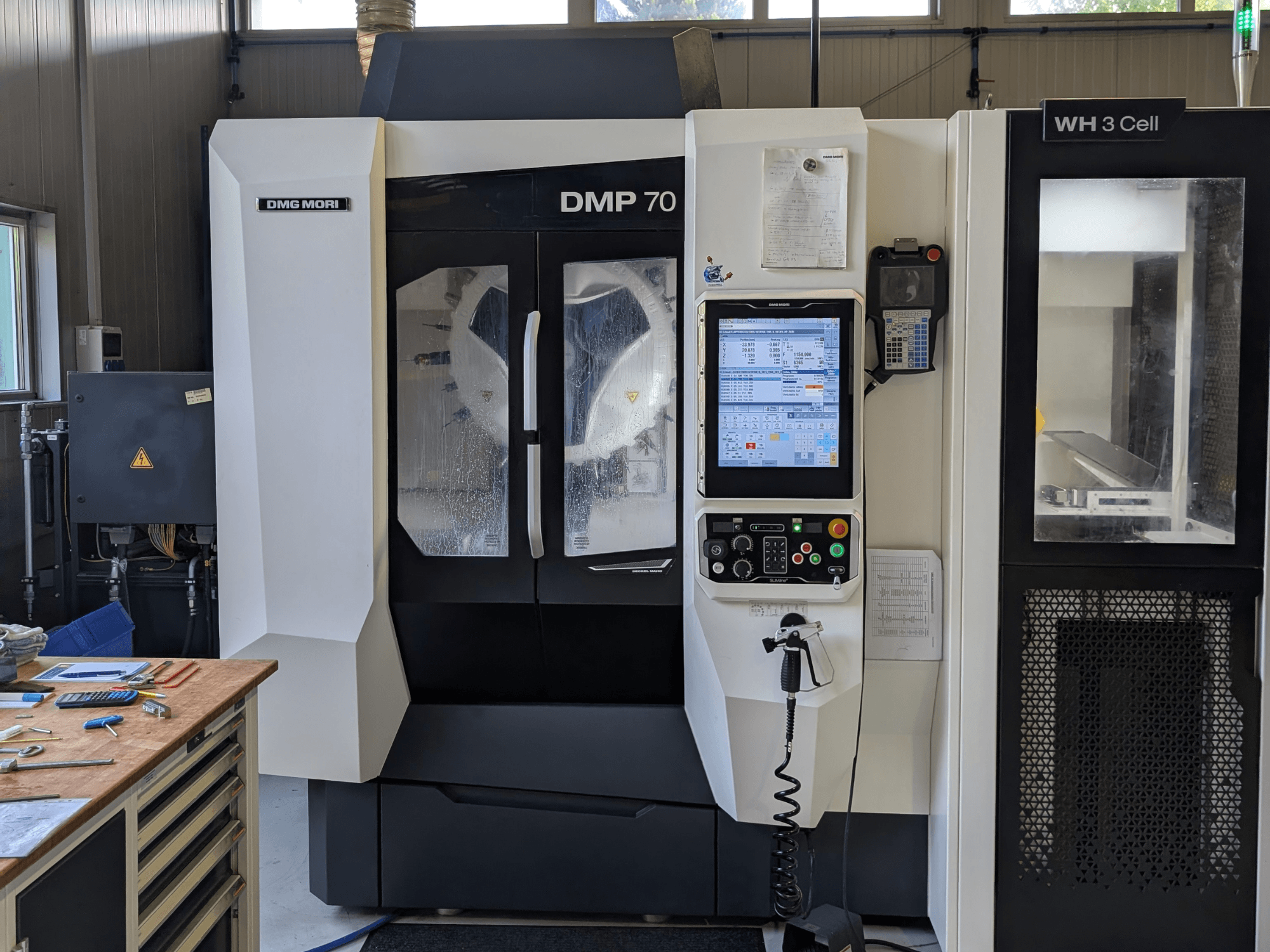

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Faas: L1/L2/L3/N/PE

- Võimsustarbimine: 30 kVA

- Maksimaalne vool (A In max): 43,5 A

- Nimetisvool: 50 A

- Lühisvool (V max): 5 kA / maks. 440 V

- Pinge: 400 V ±10%

- Sagedus: 50 Hz

- Juhtpinge vahelduvvool: 230 V

- Juhtpinge (alalisvool): 24 V

- Juhtimine: 3D-juhtimine Siemens 840D SL Operate

- Tööriista kinnitus: BBT30

- Tööpink: integreeritud NC-juhtimisega pöörlev ja kallutatav laud, 5-teljeline samaaegne töö

- A-telje pöördeulatus: -120° / +100°

- C-telje töö: pidev (lõputu)

- C-telje maksimaalne koormus: 100 kg

- Laua läbimõõt C-teljel: Ø290 mm

- Ajamid: pöördemomendi ajamid, sealhulgas otsene teekonna mõõtmine A- ja C-teljel

- Tarkvarapaketid: Sinumerik MDynamics 5-Axis, 3D-andmemudel simulatsiooniks

- Laua lisavarustus: pneumaatiline kinnitus (1-kontuuriline)

- Jahutusvedeliku ja laastude käitlemine: laastude konveier, tootmispaketi lintfilter koos 40 baari sisemise jahutusvedeliku varustusega (IKZ), puhurõhk spindli keskelt, väline puhurõhk, õli- ja emulsioonipilve eraldussüsteem

- Mõõtmine ja seire: RENISHAW 3D-puuteproovikomplekt, tööriista purunemise seire ja masinasisene mõõtmine, ettevalmistus 3D quickSET-i jaoks

- Üldvalikud: Töörežiim 3, CE-vastavus

- Automaatika liides: Automaatika liides välise automaatika jaoks paremal

- Automaatika süsteem: DMG MORI WH 3 Cell

- Robootikakäsi: Fanuc LR Mate 200iD/7L kollane 6-teljeline robot

- Roboti haaramisotsik: kahehaaramisotsik PGN64

- Automaatikakomponendid: 10 DMG sahtlit, NIO kukk, joondamisjaam, mõõtesahtel, tooraine sisestussüsteem, haaratite komplekt, lisaseadmed

- Masina töötunnid (juhtpaneelilt): Masina töötundid: 22 918:34 h; Programmi töötundid: 20 920:40 h; Spindli töötundid: 18 815:51 h
