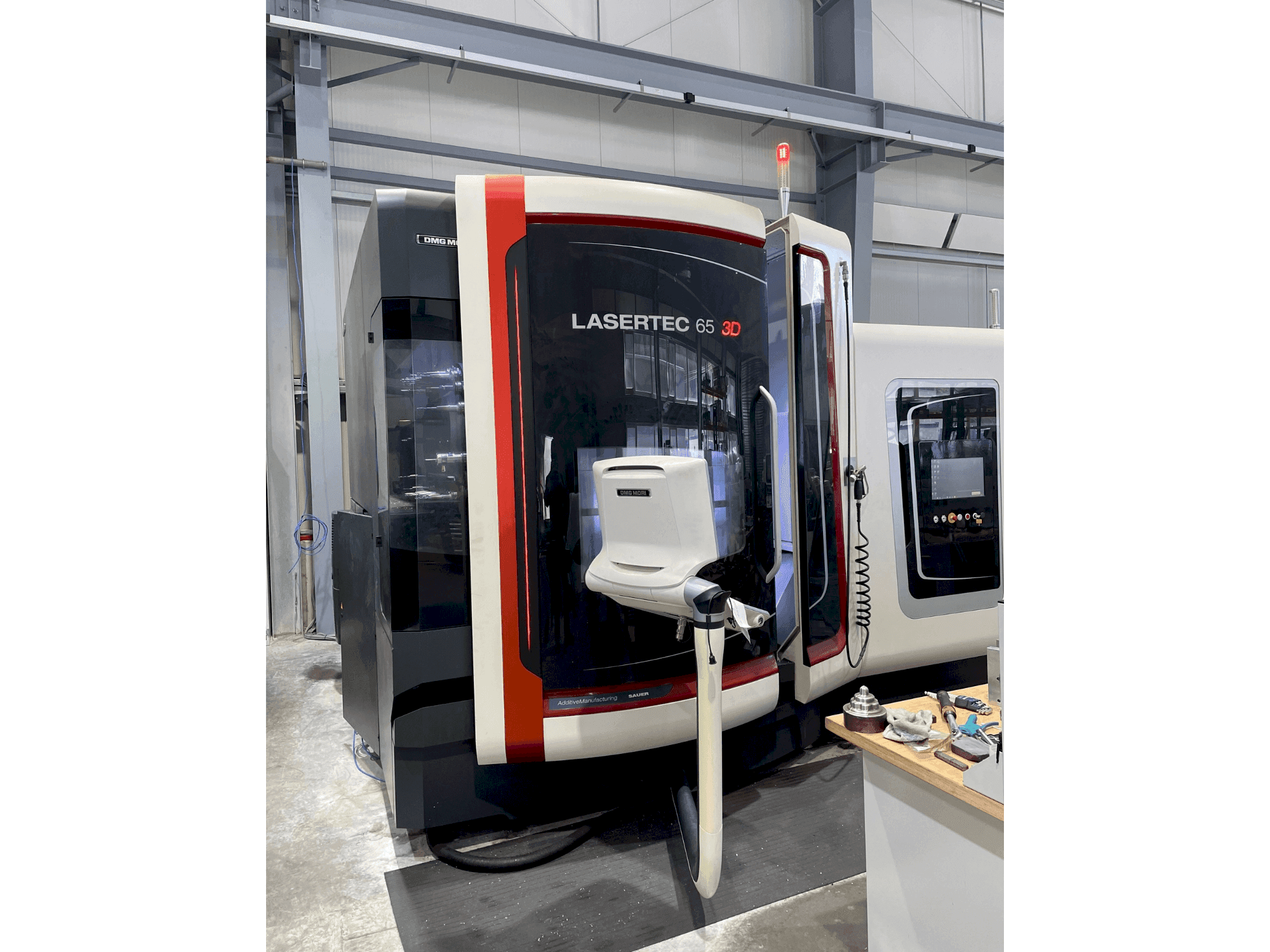

DMG MORI - LASERTEC 65 3D HybridAT-MIL-DMG-2014-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
See DMG MORI LASERTEC 65 3D hübriidne 5-teljeline täppismasin freesimiseks ja lasertöötluseks valmistati 2014. aastal Saksamaal. See on eriline võime poolest toota komponente 3D-printimise abil ja neid samal ajal järeltöödelda. Ideaalne tootjatele, kes vajavad metallist 3D-komponentide suure jõudlusega lisandite tootmislahendust. Masinal on laserpea fikseeritud integreerimine peatoele, et suurendada paigaldusruumi ja jõudlust. Lisaks pakub see 5-teljelist materjali pealekandmist koaksiaaldüüsi kaudu pulbri ühtlaseks jaotamiseks olenemata laseri kogunemissuunast. See on ideaalne lahendus prototüüpide, väikeste seeriate, remondi ja katmise jaoks. See LASERTEC 65 3D on varustatud integreeritud SK 40 mootorivõlliga, mille spindli kiirus on kuni 14 000 1/min. Lisaks töötab see fiiberjuhitava dioodlaseriga, mille laservõimsus on 2,5 kW. Lisaks sisemisele jahutusvedelikule (IKZ) on sellel Renishaw mõõtesond ja Blumi tööriista mõõtmise võimalus. Lisaks hinnatakse seda oma suure ja hõlpsasti ligipääsetava tööala ning 650 × 650 × 560 mm (X / Y / Z) reisimõõtmete tõttu. See on ülimalt kohandatav 5-teljeline masin, mis sobib paljude laser- ja freesimistööde jaoks, pakkudes püsivalt kvaliteetseid tulemusi ilma kompromissideta.
Ülevaade
- kaubamärk: DMG MORI
- aasta: 2014
- MUDEL: LASERTEC 65 3D Hybrid
- tootmistunnid: 1520
- rakenduse tüüp: Freesimine
- Asukoht: Austria
- seadme tüüp: Universaalne töötlemiskeskus
Tehniline teave - DMG MORI LASERTEC 65 3D Hybrid
Mõõtmed
- Masina sügavus: 1050 mm
- Masina kõrgus: 2000 mm
- Laua pikkus: 800 mm
- Laua laius: 650 mm
Liikumine
- Telgede arv: 5
- X-telje liikumine: 650 mm
- Y-telje liikumine: 650 mm
- Z-telje liikumine: 560 mm
Tehnilised andmed
- Tööriistade arv: 60
- Spindli võimsus: 14 kW
- Spindli kiirus: 14000 RPM
- Jahutus läbi spindli: Jah
Lisainformatsioon
Täiendav varustus
- Sisemine jahutussüsteem 40 baari, 23 l/min
- Kaabitsa lint laastukonveier jahutusvedeliku süsteemiga 600 liitrit, paberlintfilter
- Infrapuna mõõtesond Renishaw OMP 60 versioon SK 40 jaoks (sond sisestatakse tööriistasalvest automaatselt töövõlli)
- Loputuspüstol pumbaga 2 bar/40 l/min
- Õli/emulsiooniudu eraldaja
- Tööriista mõõtmine Blum Laseri tööpiirkonnas
- MPC masinakaitse juhtimine ja 3D QuickSET
- Lisatasu pulbrisööturi Twin System eest
- Teisese filtriastmega imemisseade
- elektrooniline käsiratas Siemens 840D
Masina eelised
Kvalitatiivsed eelised masinale
- Lasertöötluspea automaatne sisestamine ja eemaldamine laserrakenduse või 2500-vatise võimsusega kiudjuhitava dioodlaseri freesimiseks
- Optika töötlemine teravustamisläätsega
- Jahutusseade puhub õhku läbi spindli keskosa
- Suur tööala kuni ø 500 mm, 350 mm kõrguse ja max. 600 kg
- Juurdepääsetavus ja ergonoomika: suur ukseava, tooriku laadimine eest ja täielik ligipääsetavus
- Väike jalajälg 12 m2 paigalduspinnaga
- Ohutuspakett elektrikatkestuse puhuks
- Dmg uuendas masina 2020. Aastal uue masina olekusse ja tarniti seejärel.
Masina tehnilised eelised
- Vertikaalne peavarras
- Tööriistavahetusseade
- Kahekordne haarats
- Nc pöörlev pöördlaud
- Lauaplaadi c-telg: d 650 mm, integreeritud fikseeritud lauale 800 mm x 650 mm
- Pöörlemisvahemik c-telg: 360° pöördevahemik a-telg: +120°/-120
Lisainformatsioon
4311h (spindli töötunnid) // 2339h (laserkiire tunnid) // Dokumentatsioon on saadaval
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
