DOOSAN - VC 630/5AxPT-MIL-DOO-2013-00002
Kas teil on lisaküsimusi? Võta meiega ühendust!
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

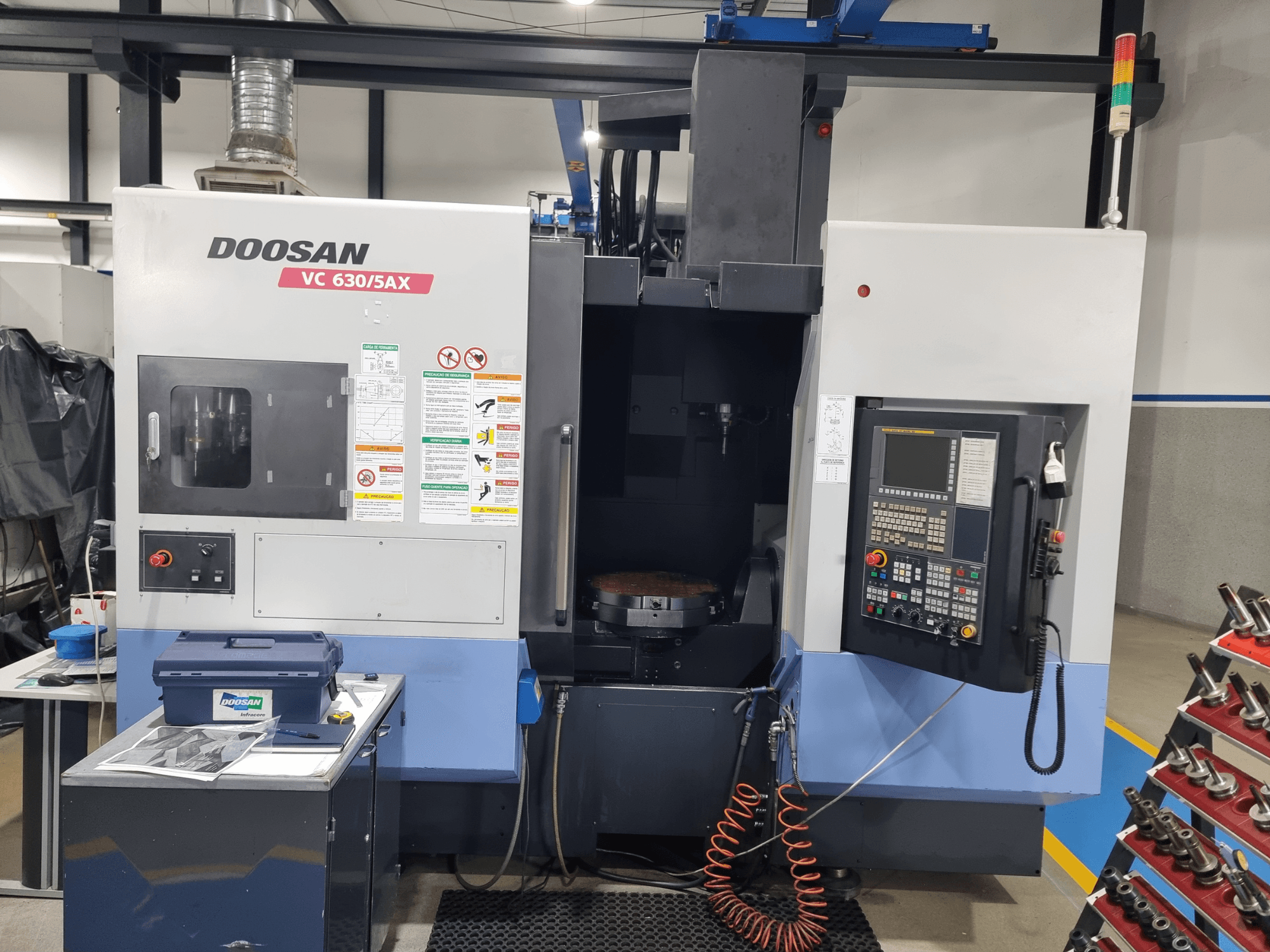

See 5-teljeline DOOSAN VC 630/5Ax on toodetud 2013. aastal. Selle X-telje liikumisulatus on muljetavaldavad 650 mm, Y-telje liikumisulatus 765 mm ja Z-telje liikumisulatus 520 mm. Masina maksimaalne töödeldava detaili kaal on 500 kg ja spindli pöörlemiskiirus ulatub kuni 12 000 pööret minutis. Kui soovite omandada kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge meie müügis oleva DOOSAN VC 630/5Ax universaalse töötlemiskeskuse ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: DOOSAN
- aasta: 2013
- MUDEL: VC 630/5Ax
- rakenduse tüüp: Freesimine
- Asukoht: Portugal
- seadme tüüp: Universaalne töötlemiskeskus
Tehniline teave - DOOSAN VC 630/5Ax
Mõõtmed
- Masina kõrgus: 3295 mm
- Masina pikkus: 3537 mm
- Masina kaal: 12500 kg
- Masina laius: 3200 mm
Liikumine
- Telgede arv: 5
- X-telje liikumine: 650 mm
- Y-telje liikumine: 765 mm
- Z-telje liikumine: 520 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 8 kg
- Pöörlev kiirus: 12000 RPM
- Tööriistakohtade arv: 40
Lisainformatsioon
Saadaval olevad CNC-juhtimissüsteemid: FANUC 31i-5, HEIDENHAIN iTNC 530, SIEMENS 840Dsl
Liikumisulatus: A (kallutus) +30° kuni -120°; C (pöörlemine) 360°
Spindli otsast lauale: standard 160–680 mm; koos APC-ga 210–730 mm
Spindli keskpunktist kolonnijuhikuni: 220 mm
Kiirliikumine: X/Y/Z 40/40/36 m/min; A/C 20/30 p/min
Lõiketoit: X/Y/Z 18 000 mm/min; A/C 7 200 kraadi/min
Tööpink: Ø630 mm (standard); APC-palett 500 x 500 mm
Tööeseme maksimaalne kaal: 500 kg; standardmõõtmed Ø730 x 500 mm; koos APC-ga Ø730 x 450 mm
Laua minimaalne indekseerimine: 0,001°
Spindel: sisseehitatud; 12 000 p/min (valikuliselt 20 000 p/min); ISO #40 7/24 BIG-PLUS (valikuliselt HSK-A63)
Spindli maksimaalne pöördemoment: 204 N·m
Spindli mootori võimsus: FANUC 22/18,5 kW; HEIDENHAIN 23,5/18 kW; SIEMENS 30/24 kW
Automaatne tööriistavahetaja (ATC): MAS403 BT40 (valikuvõimalused CAT40/DIN40); 40 tööriista (valikuvõimalused 60/81/101/121); tööriista maksimaalne läbimõõt reguleeritav 80 mm, reguleerimata 125 mm; tööriista maksimaalne pikkus 300 mm; fikseeritud aadress; tööriistast tööriistani 1,0 s; laastust laastuni 8,5 s
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
