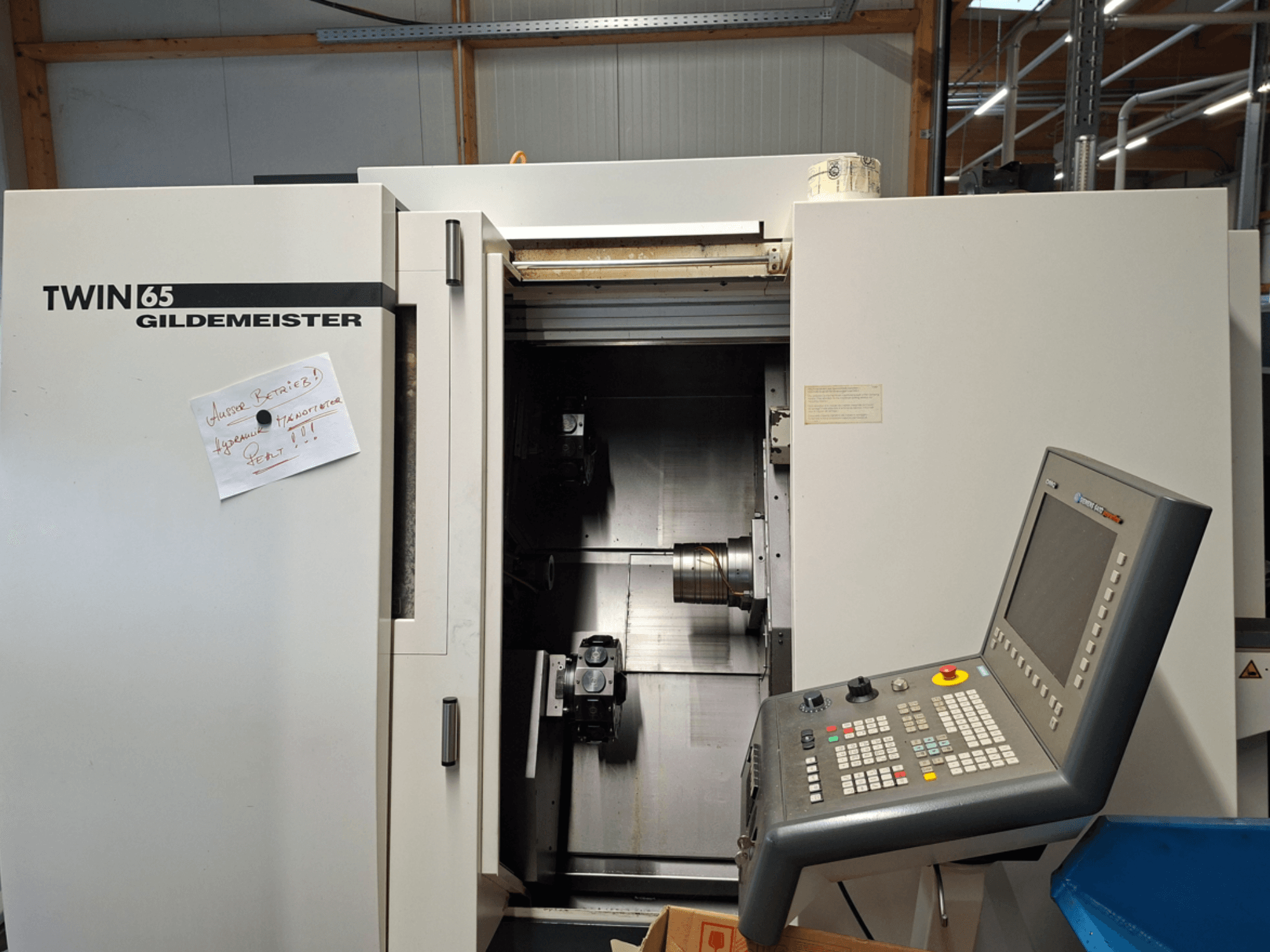

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfiguratsioon/omadused:

  • 2 ristkandaalid: 2 ristkandaalid

  • 2 tähetorni, kumbki 12 jaama, elava tööriistaga

  • põhi- ja vastaspindlid

  • 2 tööriistaajamit

  • 2 C-telge ja 1 Y-telg

• Vasakpoolne spindel (peamine):

  • Taldriku läbimõõt: 150 mm

  • Spindli äärik: 140 h5 mm

  • Spindli puur: 79 mm

  • Laagri läbimõõt ees: 165 mm

  • Võimsus: 15 kW (100% ED) / 20 kW (40% ED)

  • Pöördemoment: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Pöörlemissagedus: 25-5600 p/min

• Parempoolne spindel (vastassuunaline/allsuunaline):

  • Tööpesa läbimõõt: 150 mm

  • Spindli äärik: 140 h5 mm

  • Spindli puur: 79 mm

  • Laagri läbimõõt ees: 165 mm

  • Pöördemoment: 120 Nm (100% ED) / 160 Nm (40% ED)

• Teljed/teljed:

  • Slaid 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Slaid 2: X 120 mm, Z 345 mm

  • Slaid 3: liikumine 145 mm

• Revolutsioonid/tööriistad:

  • Revool 1: 12 tööjaama, VDI 25 (DIN 69880), töövahendid kuni 6000 pööret minutis, 3,8 kW (40% ED).

  • Revool 2: 12 tööjaama, VDI 25 (DIN 69880), töövahendid kuni 6000 pööret minutis, 3,8 kW (40% ED).

• Seadmed/võimalused masinal:

  • Diferentsiaalne kinnitus põhispindlile

  • Diferentsiaalne kinnitus vastasspindlile

• Värv/kapp (Gildemeister standard):

  • Masina ümbris ja tööruumi uks: Kaltsiitvalge (RAL 9010)

  • Laastukonveier: Titaanhall (RAL 7016)

  • Laastukonveieri kapuuts: Kaltsiitvalge (RAL 9010)

  • Masina alus ja juhtimiskapp: Titaanhall (RAL 7016)

Lisavarustus

• Laastukonveier (koos kapuutsiga)

• Riba töötlemise pakett RG 1:

  • NC-juhitava vankriga töövahendiga tooriku ülesvõtmisseade

  • Hüdrauliliselt juhitav haardevars, pneumaatiliselt juhitav haardur

  • 1 komplekt haaratsite lõugasid (toorikud)

  • Konveierilint

  • Võimsus: Ø 6-65 mm, pikkus u. 300 mm; max. 3,5 kg (4,5 kg TWIN 65 puhul).

• Ettevalmistus/liitumine vardasööturi või vardasööturi hoidiku jaoks

• Jahutuspüstol

• DMG märgutuli, 4-suunaline (korstnatuli)

• Elektriline/mehaaniline ühendus õliudu eraldajale

• Automaatne lükandkabiini tööpõhimõte

• EDS rõhulüliti kinnitusseadme jaoks

• DMG Netservice (pardal)

• Juhtimisseadmesse eelpaigaldatud "Green light for your machine" (olek/indikaator)
