LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
See 5-teljeline LICON LiFLEX II 766 i3 DT B22 on toodetud 2016. aastal. Selle spindli maksimaalne pöörlemiskiirus on 12 000 p/min ja tööriistamagasini mahutavus 96 tööriista. Masin on varustatud täiustatud i³-tehnoloogiaga, mis võimaldab mõlema spindli X-, Y- ja Z-telgede sõltumatut juhtimist. Kui soovite kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge meie müügis oleva horisontaalse treipingi LICON LiFLEX II 766 i3 DT B22 ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: LICON
- aasta: 2016
- MUDEL: LiFLEX II 766 i3 DT B22
- tootmistunnid: 40148
- rakenduse tüüp: Treimine
- Asukoht: Austria
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: SIEMENS
Tehniline teave - LICON LiFLEX II 766 i3 DT B22
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: SINUMERIK 840D sl
Liikumine
- Telgede arv: 5
- X-telje liikumine: 750 mm
- Y-telje liikumine: 660 mm
- Z-telje liikumine: 650 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Maksimaalne tööriista kaal: 20 kg
- Positsioneerimise täpsus: 8 µm
- Pöörleva jõud: 37 kW
- Pöörlev kiirus: 12000 RPM
- Koonuse suurus: HSK 63
- Pöördvarda jahutus: Jah
- Tööriistakohtade arv: 48
Lisainformatsioon
Tehnilised andmed
Masinatüüp: kahe spindliga horisontaalne töötlemiskeskus
Juhtimisseade: Siemens SINUMERIK 840D sl

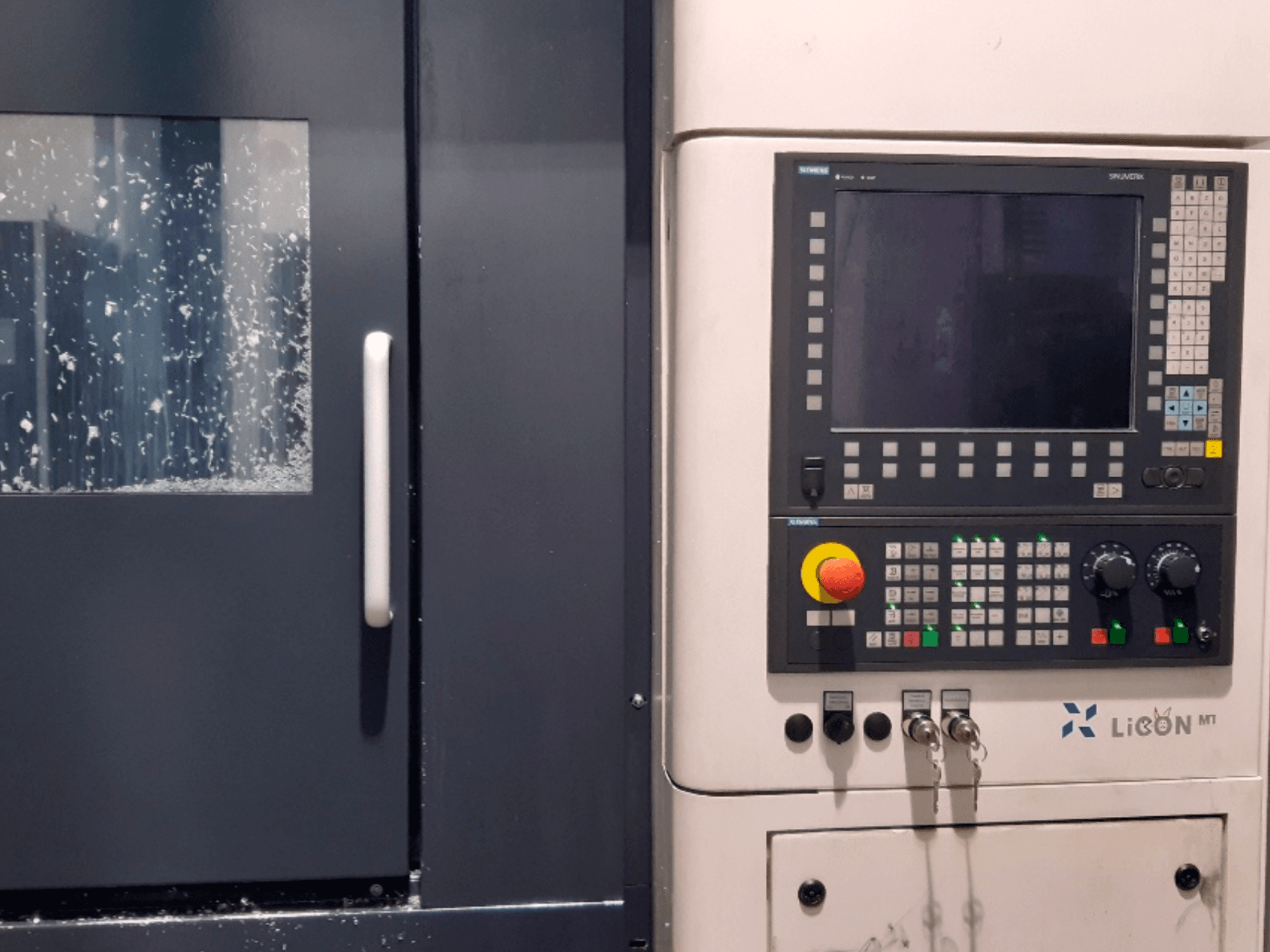

Käsitsemispaneel: Siemens OP15T integreeritud TCU-ga
ECO-režiim
Kaugdiagnostika (eWON-ruuter)
PROFIBUS-liides töödeldava detaili automaatseks laadimiseks
Signaaltorn (3-värviline LED)
Liikumisulatus
X-telje liikumisulatus: 750 mm
Y-telje liikumisulatus: 660 mm
Z1-telje liikumisulatus: 650 mm
Z2-telje liikumisulatus: 650 mm
Kiirliikumine
X-telg: 60 m/min
Y-telg: 60 m/min
Z1/Z2-teljed: 90 m/min
Telgede jõudlus
X-telje kiirendus: 6 m/s²
Y-telje kiirendus: 6 m/s²
Z1/Z2-telje kiirendus: 9 m/s²
X-telje etteandejõud: 15 000 N
Söötmisjõud Y: 15 000 N
Z1/Z2-telje etteandejõud: 10 000 N
Positsioneerimistäpsus: 8 µm
Spindel
Spindlite arv: 2
Täppismootoriga spindlid
Tööriistahoidik: HSK-A63 (DIN 69893-1)
Spindli pöörlemiskiirus: 12 000 p/min
Spindli võimsus: 37 kW (40% ED)
Spindli pöördemoment: 85 Nm (40% ED)
Maksimaalne pöördemoment: 100 Nm
Otsesõit
Teljed / pöördesüsteem
2 NC B-telge
2 NC pöördetelge (A-teljed)
Pöördevahemik: 0°–180°
Pöörde aeg (0°–180°): umbes 5 s
Tehnoloogia
Mõlema spindli jaoks eraldi X-, Y- ja Z-teljed
Iga telje jaoks eraldi otsemõõtesüsteem
Sõltumatu Z-telje korrigeerimisvahemik: 5 mm
Tööriistamagasin
96 tööriistakohta (2 × 48)
Tööriista maksimaalne pikkus: 400 mm
Tööriista maksimaalne läbimõõt (kui naabruses olevad pesad on hõivatud): 80 mm
Tööriista maksimaalne läbimõõt (kui naabruses olevad pesad on hõivatud): 250 mm
Tööriista maksimaalne kaal: 20 kg
Määrimine
Automaatne keskne määrimine
5-kanaliline meediumi edastus (õli või õhk)
Jahutus / jahutusvedelik
70 bar spindli läbiv jahutusvedelik
Jahutusvedeliku paagi maht: 2 300 l
Jahutusvedeliku voolukiirus: 400 l/min
Kõrgsurvepump: 15 kW
Automaatne jahutusvedeliku täitmine
Jahutusvedeliku puhastussüsteem
Veeküte
Jahutusvee temperatuur: 22 °C
Jahutusvee voolukiirus: 800 l/h
Laastude käitlemine
Kraapimistüüpi laastude konveier
Laastutranspordööri väljastuskõrgus: < 1 150 mm
Sobib kuivtöötluseks
MMS-iga (minimaalse määrde kogusega määrimine) ühilduv
Elektrilised andmed
Toitepinge: 400 V / 50 Hz
Juhtpinge: 24 V DC
Ühendatud koormus: 150 kW
Lisafunktsioonid
Automaatne töödeldava detaili laadimise liides
Automaatne tööriistavahetaja
Suletud masinakorpus
Masina valgustus
Pneumaatiline varustus
Energiajälgimissüsteem
Automaatsed andmekandjate ühendused
Masina modulaarne konstruktsioon
Lisateave
Mootori spindel 11 vahetatakse välja nädalal 19/2024
Mootorispindel 12 vahetati välja nädalal 24/2023
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
