DOOSAN - NHP6300BE-MIL-DOO-2014-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

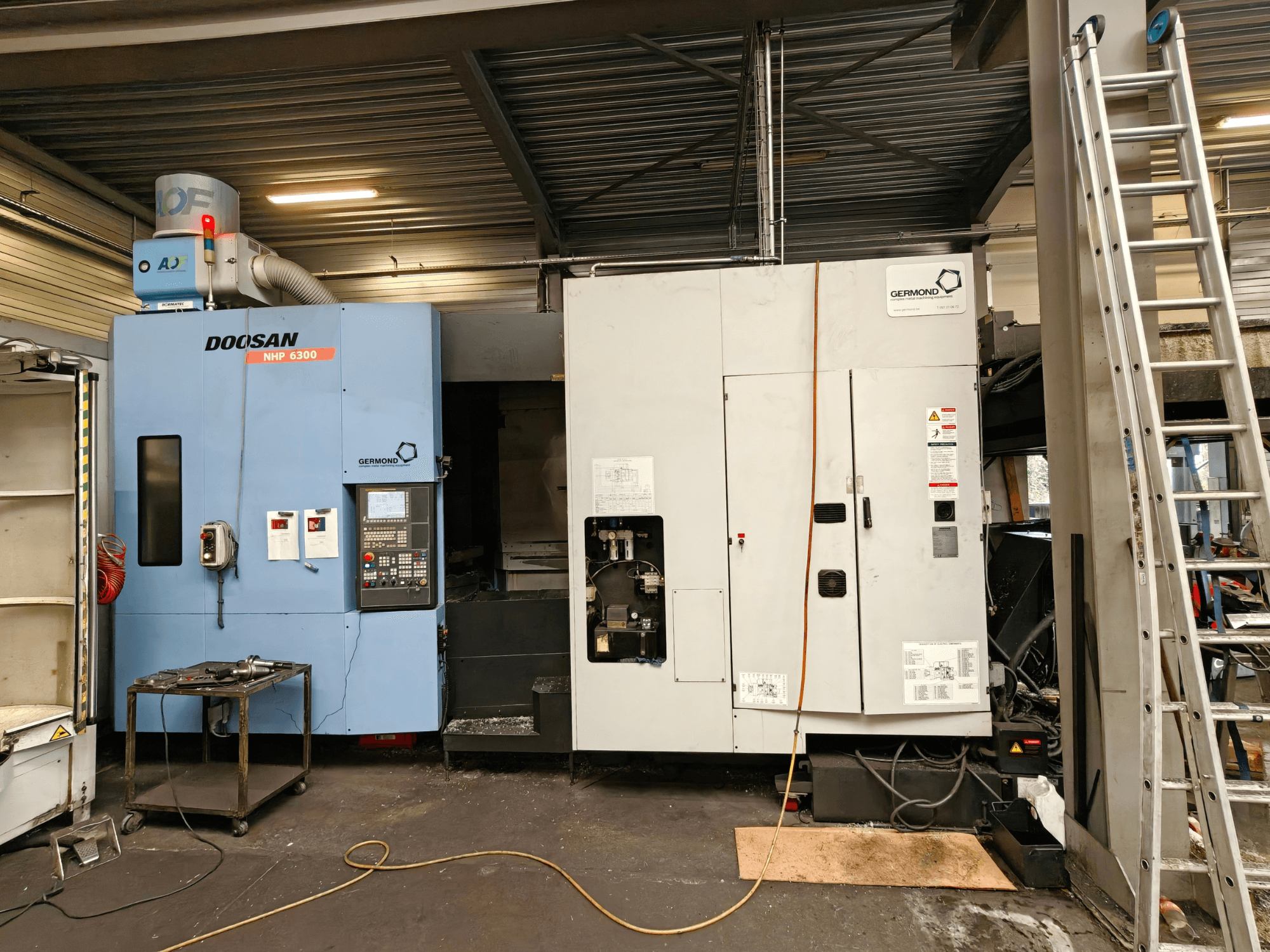

See 4-teljeline DOOSAN NHP6300 on valmistatud 2014. aastal. Selle X-telje liikumisulatus on muljetavaldavad 1 050 mm, Y-telje liikumisulatus 900 mm ja Z-telje liikumisulatus 1 000 mm. Masina maksimaalne palettkoormus on 1 500 kg ja tööriistade mahutavus 40 tööriista. Kui soovite kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge meie müügis oleva DOOSAN NHP6300 horisontaalse töötlemiskeskuse ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: DOOSAN
- aasta: 2014
- MUDEL: NHP6300
- tootmistunnid: 19865
- rakenduse tüüp: Freesimine
- Asukoht: Belgia
- seadme tüüp: Horisontaalne töötlemiskeskus
- juhtseadme tootemark: FANUC
Tehniline teave - DOOSAN NHP6300
Kontrollseade
- Juhtimismärk: FANUC
- Juhtimismudel: Series 31i-model B
Mõõtmed
- Masina kõrgus: 3422 mm
- Masina pikkus: 3780 mm
- Masina kaal: 18000 kg
- Masina laius: 7297 mm
- Laua kandevõime: 1500 kg
Liikumine
- Telgede arv: 4
- X-telje liikumine: 1050 mm
- Y-telje liikumine: 900 mm
- Z-telje liikumine: 1000 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 30 kg
- Pöörlev kiirus: 10000 RPM
- Koonuse suurus: ISO 50
- Tööriistakohtade arv: 40
Lisainformatsioon
Kaugus kaubaaluse ülemisest servast spindli keskpunktini: 100–1 100 mm
Kaugus kaubaaluse keskpunktist spindli otsani: 75–975 mm
Palett
Tüüp: indekseeriv (pöörlev)
Indekseerimisnurk: 1°
Suurus: 630 × 630 mm
Maksimaalne koormus: 1 500 kg
Kinnitusskeem: 24 × M16 × P2,0 {5–18H8}
Tööeseme maksimaalsed mõõtmed (Ø × H): Ø1 050 × 1 350 mm
Spindel
Pöörlemiskiirus: 10 000 p/min (valikud: 6 000 / 15 000 p/min)
Koonus: ISO 50 (7/24 koonus)
Maksimaalne pöördemoment: 489 Nm (valikud: 599,8 / 350 Nm)
Toitekiirused
Kiirliikumine (X/Y/Z): 60 / 60 / 60 m/min
Maksimaalne lõiketoit: 30 000 mm/min
Automaatne palettivahetaja (APC)
Palettide arv: 2
Tüüp: pöörlev shuttle
Vahetusaeg: 12 s
Ajam: servomootor
Automaatne tööriistavahetaja (ATC)
Tööriista liides: BT / CT / DIN (valikuliselt HSK)
Magasini tüüp: kett
Standardmahutavus: 40 tööriista (valikud: 60 / 90 / 120 / 150)
Matriitsmagasiini mahutavus: 196 / 256 / 316 / 376 tööriista
Tööriista maksimaalne läbimõõt: Ø130 mm (märkus: Ø125 mm)
Tööriista maksimaalne läbimõõt, kui kõrvalasuvad pesad on tühjad: Ø320 mm
Tööriista maksimaalne pikkus: 630 mm (HSK: 700 mm)
Tööriista vahetamise aeg: 2,0 / 3,5 s
Töödetailide vahetamise aeg: 5,0 / 6,5 s
Mootori võimsus ja abiseadmed
Spindli mootor: 25 / 30 kW (valikud: 22 / 30, 50 / 55 kW)
Suruõhu toide: 0,54 MPa
Mahutite mahud
Jahutusvedelik: 925 l
Määrdevedelik: 7,2 l
Lisavarustus
Fastemsi automatiseerimissüsteem
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
