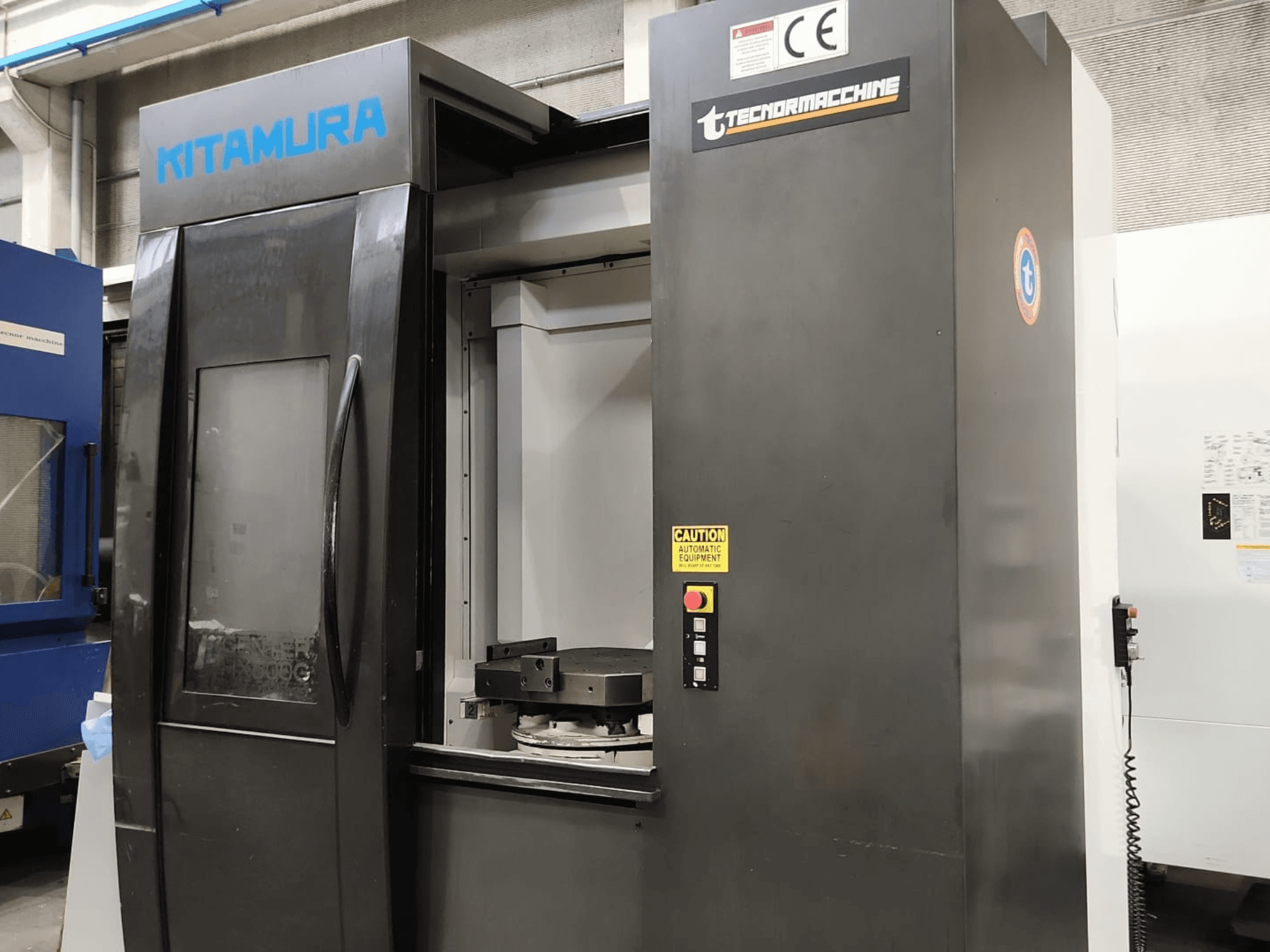

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC-juhtseade: Arumatik-Mi

• Paleti suurus: 500 x 500 mm (19,7" x 19,7")

• Palettide arv: 2

• Paleti vahetamise aeg: 8,8 s

• Tööeseme maksimaalne läbimõõt: Ø 800 mm (Ø 31,5")

• Tööeseme maksimaalne kõrgus: 1 100 mm (43,3")

• B-telje liikumisulatus: 0–360° (täielik 4. telg, DD-mootoriga)

• B-telje kiirtoit: 43 200 kraadi/min (120 pööret minutis)

• Laua pind kuni spindli keskpunktini: 50–850 mm (2,0"–33,5")

• Laua keskpunktist spindli otsani: 140–1 070 mm (5,5"–42,1")

• Ajamimeetod: hammasülekande, 4-astmeline

• Spindli maksimaalne pöördemoment: 266,4 N·m (196,5 ft-lbs)

• Spindli mootor: 22 kW (30 HP vahelduvvool / 15 min) / 15 kW (20 HP vahelduvvool / pidev)

• Kiirtoitekiirus (X/Y/Z): 60 m/min (2 362 ipm)

• Lõiketoitekiirus (X/Y/Z): 60 m/min (2 362 ipm)

• Tööriistade hoiuruum: 50 tööriista (fikseeritud hoidik, juhuslik kahesuunaline)

• Tööriistahoidiku tüüp: CT(BT) 40 / HSK-A63 valikuliselt

• Tööriista maksimaalne läbimõõt: Ø 95 mm (3,7") / Ø 170 mm (6,7"), kui kõrvalolev hoidik on tühi

• Tööriista maksimaalne pikkus: 600 mm (23,6")

• Tööriista vahetusaeg: 1,3 s

• Laastust laastuni vahetamise aeg: vähemalt 3,8 s

• Lineaarskaalad: kõrge eraldusvõimega optiline tagasiside X/Y/Z-telgedel

• Pöörlemiskaal: otsene kõrge eraldusvõimega (0,02 sek) pöörlemiskooderi tagasiside B-teljel

• Termilise nihke kontroll: intelligentne täiustatud juhtimissüsteem

• Jahutusvedeliku mahuti maht: 700 liitrit

• Võimsusvajadus: 55 kVA, 200 V vahelduvvool, 3-faasiline

• Õhuvajadus: 0,5 MPa, 410 l/min (90 psi, 14 cfm)

Lisavarustus

• Jahutusvedeliku läbivool spindli kaudu: kõrgsurve sisemine jahutussüsteem 20 bar (RCM 20 bar)

• Laastutransportöör: kraapiv / kahekorruseline

• Tööpiirkonna tööriista andur: Renishaw tööriista olemasolu andur/laser tööpiirkonnas
