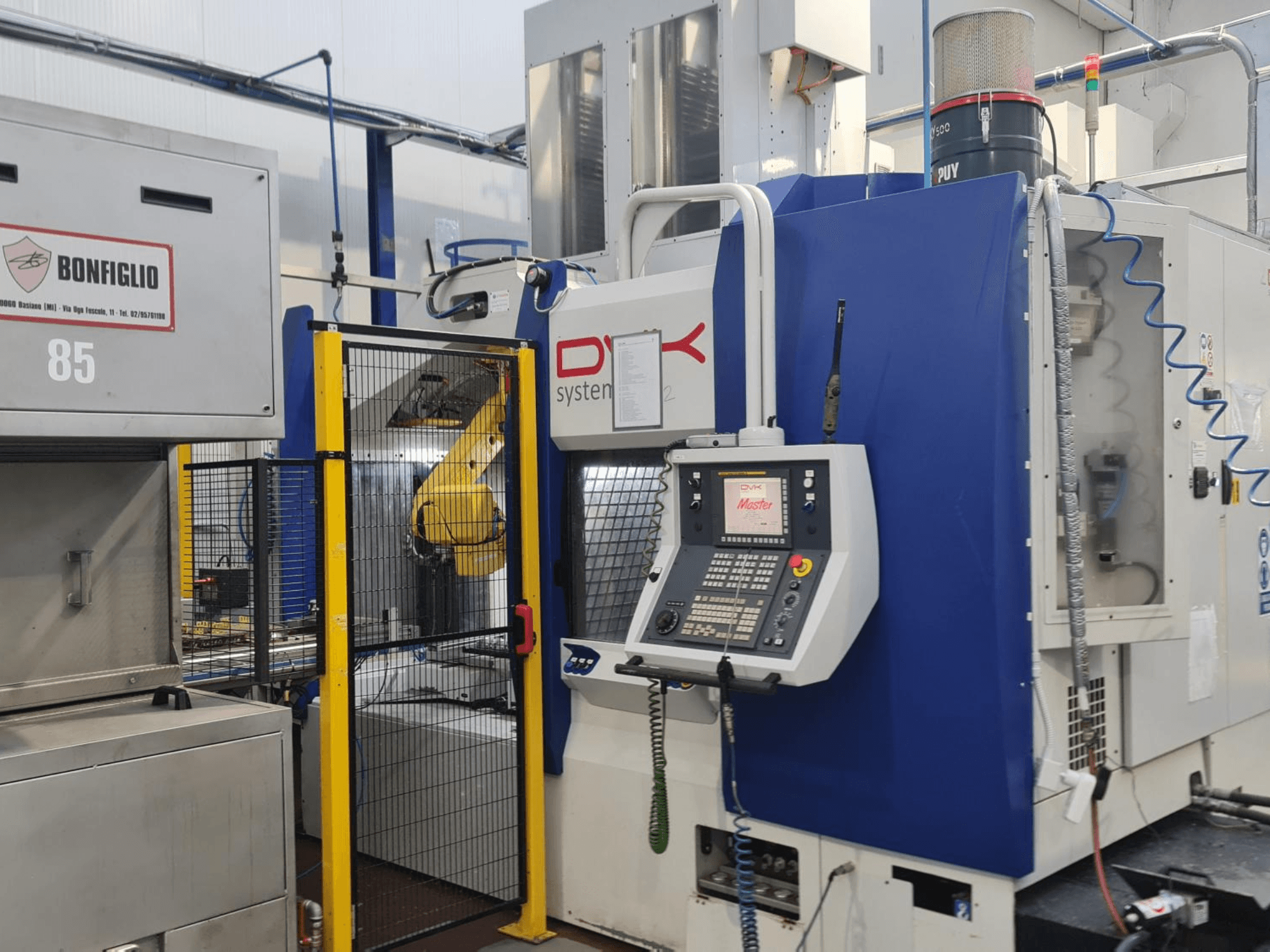

DVK - System Master IT-MIL-OTH-2020-00001

• CNC-juhtimine: FANUC CNC koos 10,4-tollise värvilise juhtpaneeliga, PLC, Etherneti-ühendus, spetsiaalne masinatarkvara

• CE-sertifikaat

• Tööpiirkond:

  • Kahe suuna pöörlevad kinnitusklambri teljed: A-telg 360° pidevalt, B-telg 360° pidevalt

• Spindel:

  • Tüüp: OMLAT elektrospindel

  • Pöördemoment: 80 Nm

  • Tööriista liides: HSK-A63

• Tööriistamagazin/ATC:

  • Automaatne tööriistavahetaja

  • Tööriista maksimaalne läbimõõt: 70 mm (150 mm, kui kõrvalasuvad pesad on vabad)

  • Tööriistade juhuslik valik

• Kinnitussüsteem:

  • Isekeskenduv kahepoolse pöörlemisega hüdrauliline kinnitusklambri

  • Lõuade liikumisulatus: 50 mm

  • Kinnitusjõud: 5 000–30 000 N

• Jahutus, määrimine ja hooldus:

  • Vedelikjahutusega spindel

  • Tsentraliseeritud automaatne määrdeõli määrimine

  • Pneumaatiline süsteem

  • Hüdraulikasüsteem

  • Õhk-vesi soojusvaheti

  • Masina survestussüsteem

• Masina andmed:

  • Paigaldatud võimsus: 55 kW

  • Toitepinge: 400 V / 50 Hz

Lisaseadmed

• Robotautomaatika:

  • FANUC M20iA/20M antropomorfne robot, 6 telge, kandevõime 20 kg

  • Schunk PGN125 kahe lõuaga haaramisvahend

• Kaubaaluste süsteem:

  • Kaks vertikaalset kaubaaluste hoidikut

  • Kaubaaluse mõõtmed: 480 × 300 mm

  • 54 kaubaaluse kohta hoidikus (standard)

• Laastud/jahutusvedelik ja eemaldamine:

  • Sisemine jahutusvedeliku juhtimine läbi spindli

  • 60 µm padrunfilter

  • MAHLE isepuhastuv 60 µm filter

  • Vihmatüüpi tööpindade pesemissüsteem

  • Laastude konveier koos tõmbeahela ja rotofiltriga

  • Jahutusvedeliku jahuti

  • Õliudu eemaldamissüsteem

• Mõõtmine, seire ja täpsus:

  • Marposs 3D raadiosond

  • Laser-tööriista eelseadistaja

  • Termiline kompenseerimine X-, Y- ja Z-teljel

  • Optilised skaalad X-, Y- ja Z-telgedel

  • Tööriista kasutusaja seire

  • Laiendatud töökoordinaatsüsteem (48 täiendavat nihutust)

  • Kunstliku nägemise süsteem 2 kaameraga

• Kinnitussüsteemi täiustused:

  • Rõhureguleeritav hüdrauliline kinnitus

• Komplektis olevad lisaseadmed:

  • Bonfiglio MROTOS 8555 4 E LRSA tööstuslik osade pesur, integreeritud robotiga

  • Automator ADP5090 punktmarkeerimissüsteem koos AC500 kontrolleriga, robotiga integreeritud:

    • Märgistamispiirkond: 50 × 90 mm

    • Pneumaatiline märgistuspea

    • Ühenduvus: Ethernet / USB / RS232 / RS485

    • Puutetundlik AC500 kontroller

    • Märgistamiskiirus kuni 10 märki sekundis

• Lisateave seadme kohta:

  • Seade on hiljuti läbinud tootja poolt täieliku hoolduse/remondi.

  • Hiljutise tootja hoolduse käigus vaadati üle ka spindel.

  • Masinat on alati kasutatud alumiiniumi töötlemiseks.

  • Masin ei ole hetkel tootmises, kuna toodetavate detailide tüüp on muutunud.
